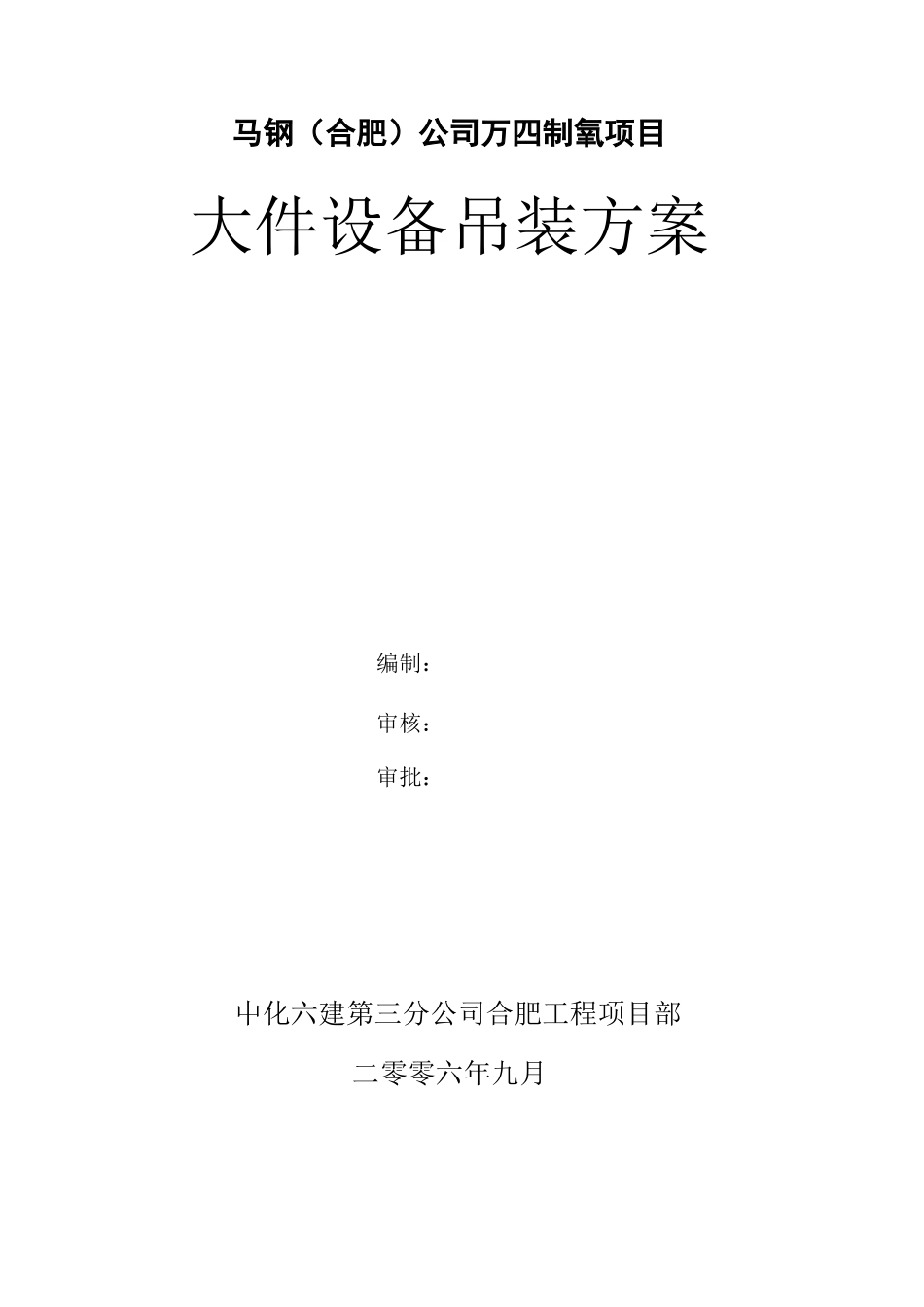

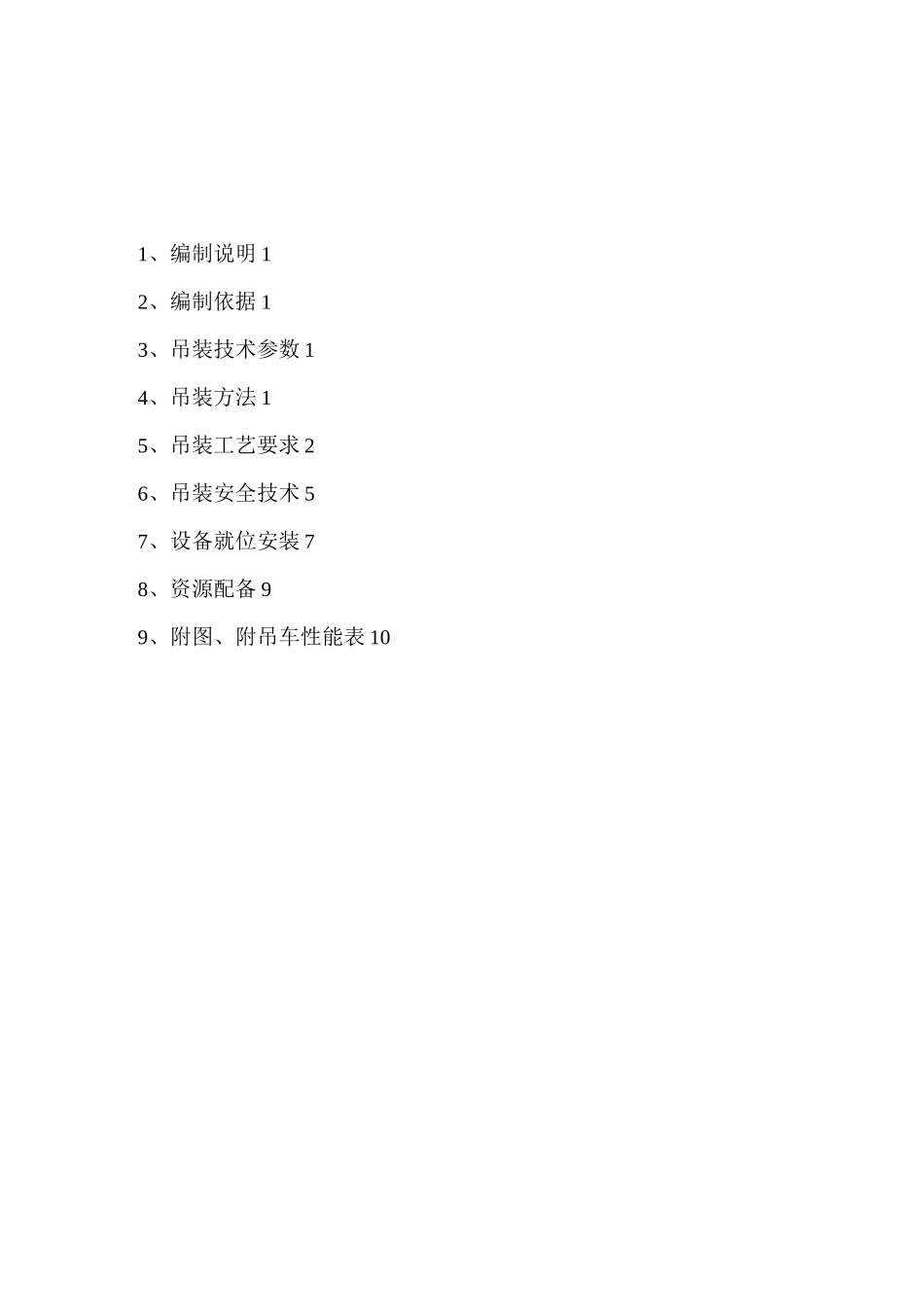

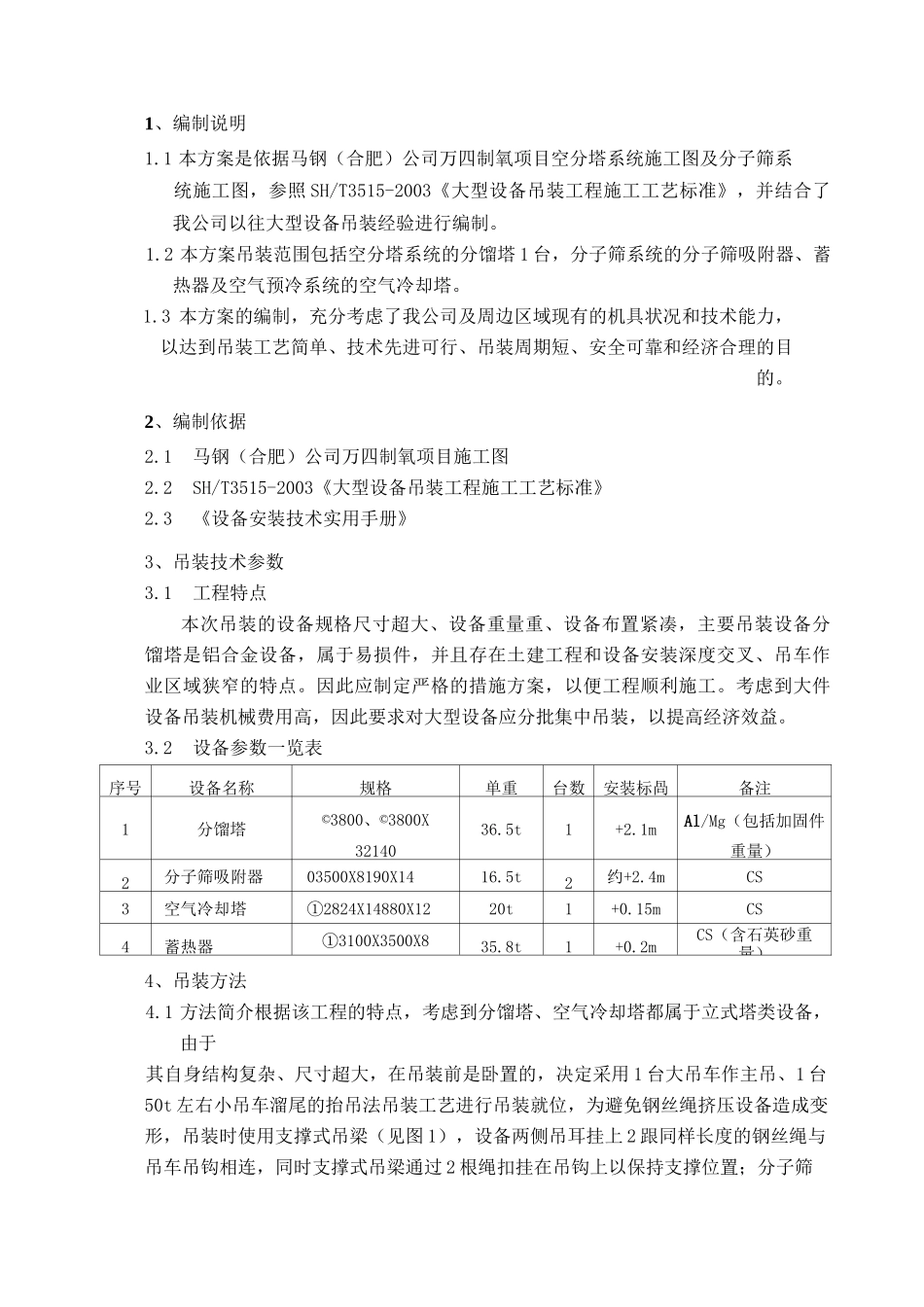

马钢(合肥)公司万四制氧项目大件设备吊装方案编制:审核:审批:中化六建第三分公司合肥工程项目部二零零六年九月1、编制说明 12、编制依据 13、吊装技术参数 14、吊装方法 15、吊装工艺要求 26、吊装安全技术 57、设备就位安装 78、资源配备 99、附图、附吊车性能表 101、编制说明1.1 本方案是依据马钢(合肥)公司万四制氧项目空分塔系统施工图及分子筛系统施工图,参照 SH/T3515-2003《大型设备吊装工程施工工艺标准》,并结合了我公司以往大型设备吊装经验进行编制。1.2 本方案吊装范围包括空分塔系统的分馏塔 1 台,分子筛系统的分子筛吸附器、蓄热器及空气预冷系统的空气冷却塔。1.3 本方案的编制,充分考虑了我公司及周边区域现有的机具状况和技术能力,以达到吊装工艺简单、技术先进可行、吊装周期短、安全可靠和经济合理的目的。2、编制依据2.1马钢(合肥)公司万四制氧项目施工图2.2SH/T3515-2003《大型设备吊装工程施工工艺标准》2.3《设备安装技术实用手册》3、吊装技术参数3.1工程特点本次吊装的设备规格尺寸超大、设备重量重、设备布置紧凑,主要吊装设备分馏塔是铝合金设备,属于易损件,并且存在土建工程和设备安装深度交叉、吊车作业区域狭窄的特点。因此应制定严格的措施方案,以便工程顺利施工。考虑到大件设备吊装机械费用高,因此要求对大型设备应分批集中吊装,以提高经济效益。3.2设备参数一览表序号设备名称规格单重台数安装标咼备注1分馏塔©3800、©3800X3214036.5t1+2.1mAl/Mg(包括加固件重量)2分子筛吸附器03500X8190X1416.5t2约+2.4mCS3空气冷却塔①2824X14880X1220t1+0.15mCS4蓄热器①3100X3500X835.8t1+0.2mCS(含石英砂重量)4、吊装方法4.1 方法简介根据该工程的特点,考虑到分馏塔、空气冷却塔都属于立式塔类设备,由于其自身结构复杂、尺寸超大,在吊装前是卧置的,决定采用 1 台大吊车作主吊、1 台50t 左右小吊车溜尾的抬吊法吊装工艺进行吊装就位,为避免钢丝绳挤压设备造成变形,吊装时使用支撑式吊梁(见图 1),设备两侧吊耳挂上 2 跟同样长度的钢丝绳与吊车吊钩相连,同时支撑式吊梁通过 2 根绳扣挂在吊钩上以保持支撑位置;分子筛吸附器与蓄热器为卧式设备或小型立式设备,吊装时设备不存在改变放置姿态的过程,切设备重量相对较小,因此可用 1 台主吊车进行单机吊装。图 1 支撑式吊梁4.2设备均按整体吊装考虑。4.3吊装要领4.3.1吊装前,起吊杆头进行空运转,调整钩头...
