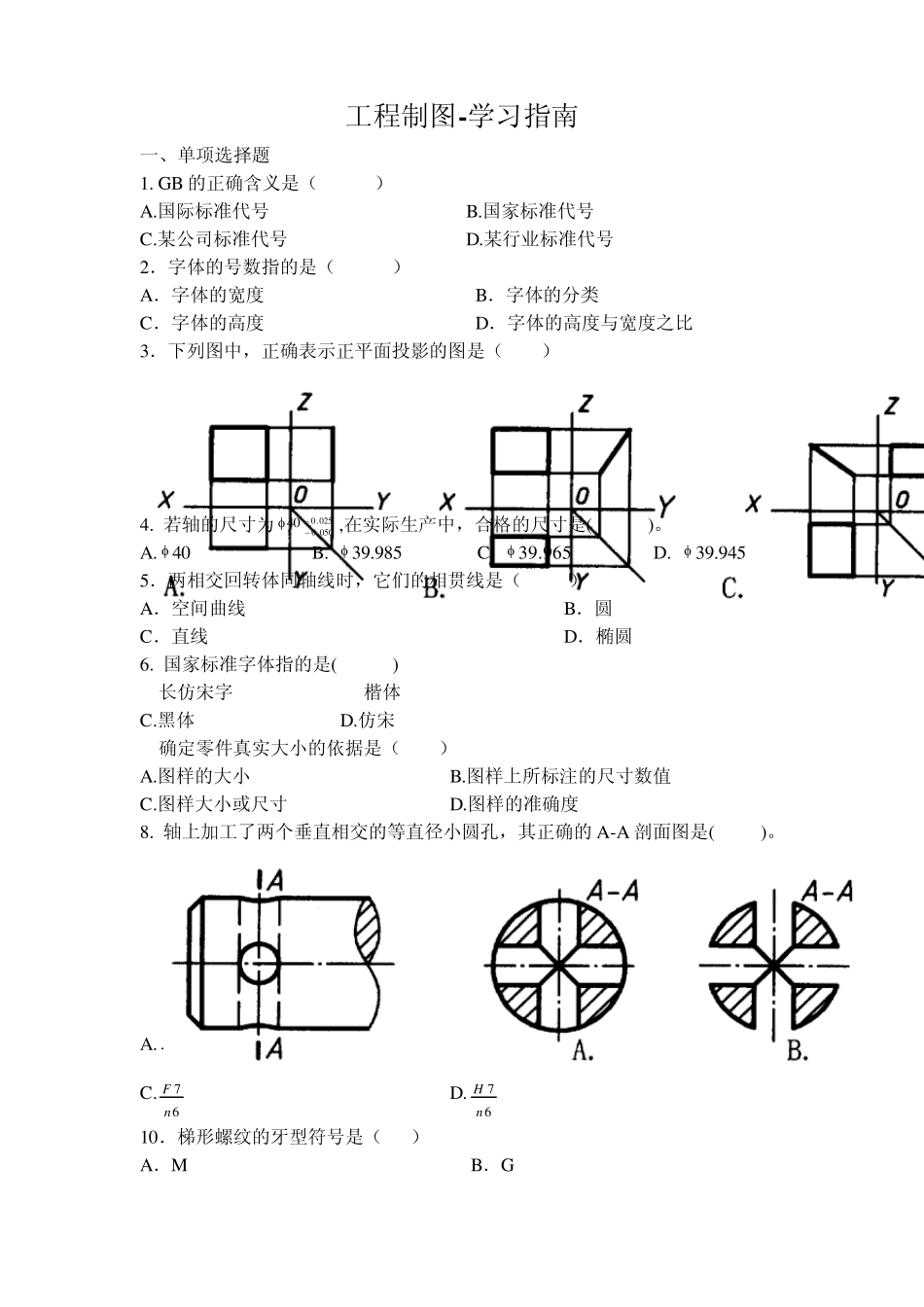

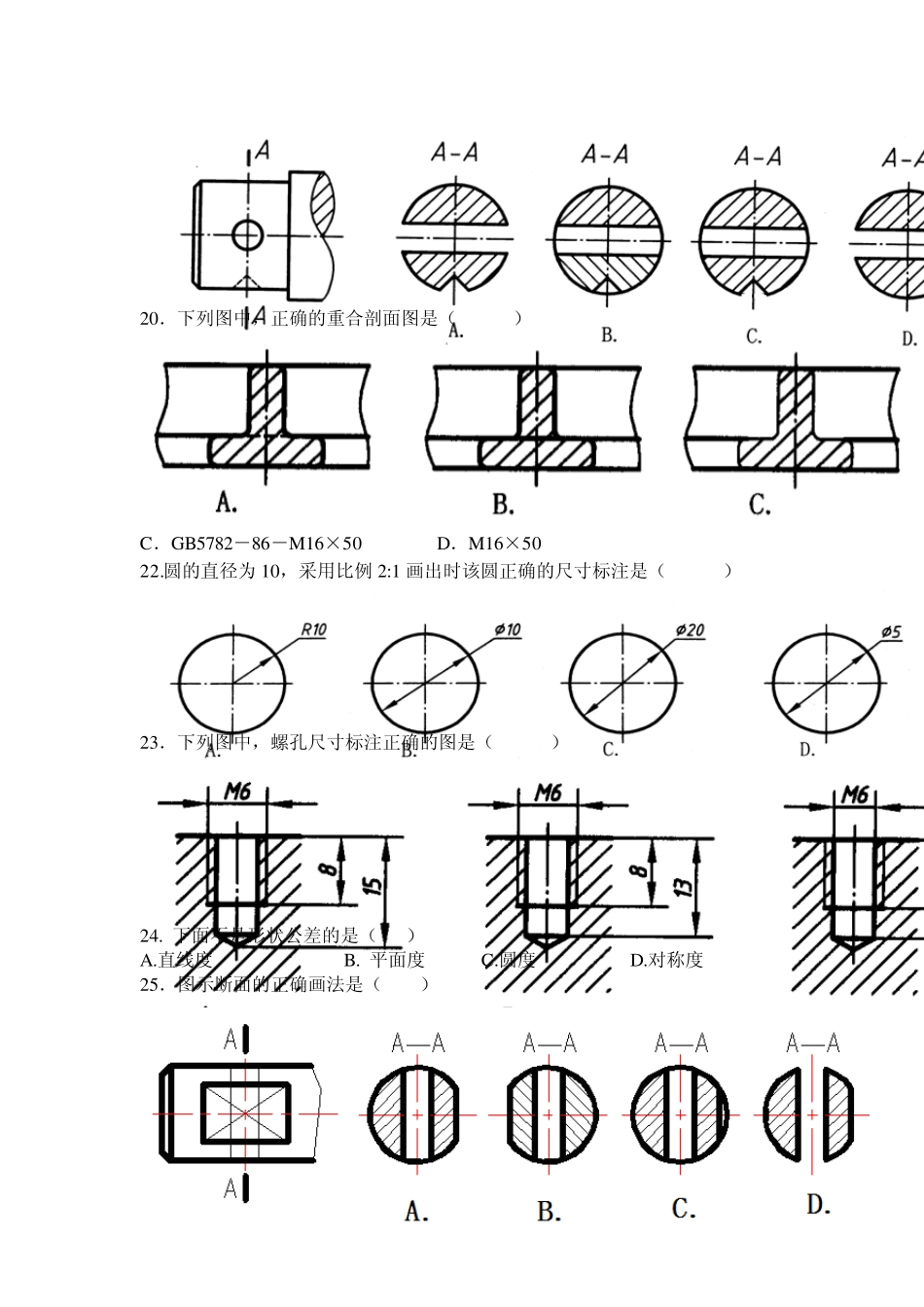

工程制图-学习指南 一、单项选择题 1. GB 的正确含义是（ ） A.国际标准代号 B.国家标准代号 C.某公司标准代号 D.某行业标准代号 2．字体的号数指的是（ ） A．字体的宽度 B．字体的分类 C．字体的高度 D．字体的高度与宽度之比 3．下列图中，正确表示正平面投影的图是（ ） 4. 若轴的尺寸为025.0050.040 ,在实际生产中，合格的尺寸是( )。 A.  40 B.  39.985 C.  39.965 D.  39.945 5．两相交回转体同轴线时，它们的相贯线是（ ） A．空间曲线 B．圆 C．直线 D．椭圆 6. 国家标准字体指的是( ) A.长仿宋字 B.楷体 C.黑体 D.仿宋 7.确定零件真实大小的依据是（ ） A.图样的大小 B.图样上所标注的尺寸数值 C.图样大小或尺寸 D.图样的准确度 8. 轴上加工了两个垂直相交的等直径小圆孔，其正确的 A-A 剖面图是( )。 9. 表示基孔制轴的过盈配合的是（ ） A.67hG B.67hK C.67nF D.67nH 10．梯形螺纹的牙型符号是（ ） A．M B．G C．Tr D．B 11. 表面粗糙度代号的正确标注是（ ） 12. 国家标准字体5 号字指的是( )。 A.字宽为 5mm B.字高为 5mm C.字号排序为第 5 位 D.字宽和字高之和为 5mm 13. 零件上沉孔的长度方向定位尺寸正确的注法是 （ ） 14．尺寸公差指的是（ ） A．允许的尺寸变动量 B．加工时产生的尺寸误差 C．加工时出现的尺寸偏差 D．尺寸的极限大小 15．国家标准的代号是（ ） A．ISO B．GB C．JB D．SJ 16.形状公差里圆度的表示符号是（ ） 17. 截平面倾斜于圆柱的轴线，截平面与圆柱的交线是（ ） A．圆 B．直线 C．双曲线 D．椭圆 18．螺距是（ ） A．相邻两牙在中径线上对应两点间的轴向距离 B．相邻两牙在大径线上对应两点间的轴向距离 C．同一条螺旋线在中径线上对应两点间的轴向距离 D．同一条螺旋线在大径线上对应两点间的轴向距离 19．正确的剖面图是（ ） 20．下列图中，正确的重合剖面图是（ ） 21.六角头螺栓（GB5782－86）的螺纹规格为M 16，公称长度为50，其正确的标记是（ ） A．螺栓GB5782－86－M 16 B．螺栓GB5782－86－M 16×50 C．GB5782－86－M 16×50 D．M 16×50 22.圆的直径为10，采用比例 2:1 画出时该圆正确的尺寸标注是（ ） 23．下列图中，螺孔尺寸标注正确的图是（ ） 24. 下面不是形状公差的是（ ） A.直线度 B. 平面度 C.圆度 D.对称度...
