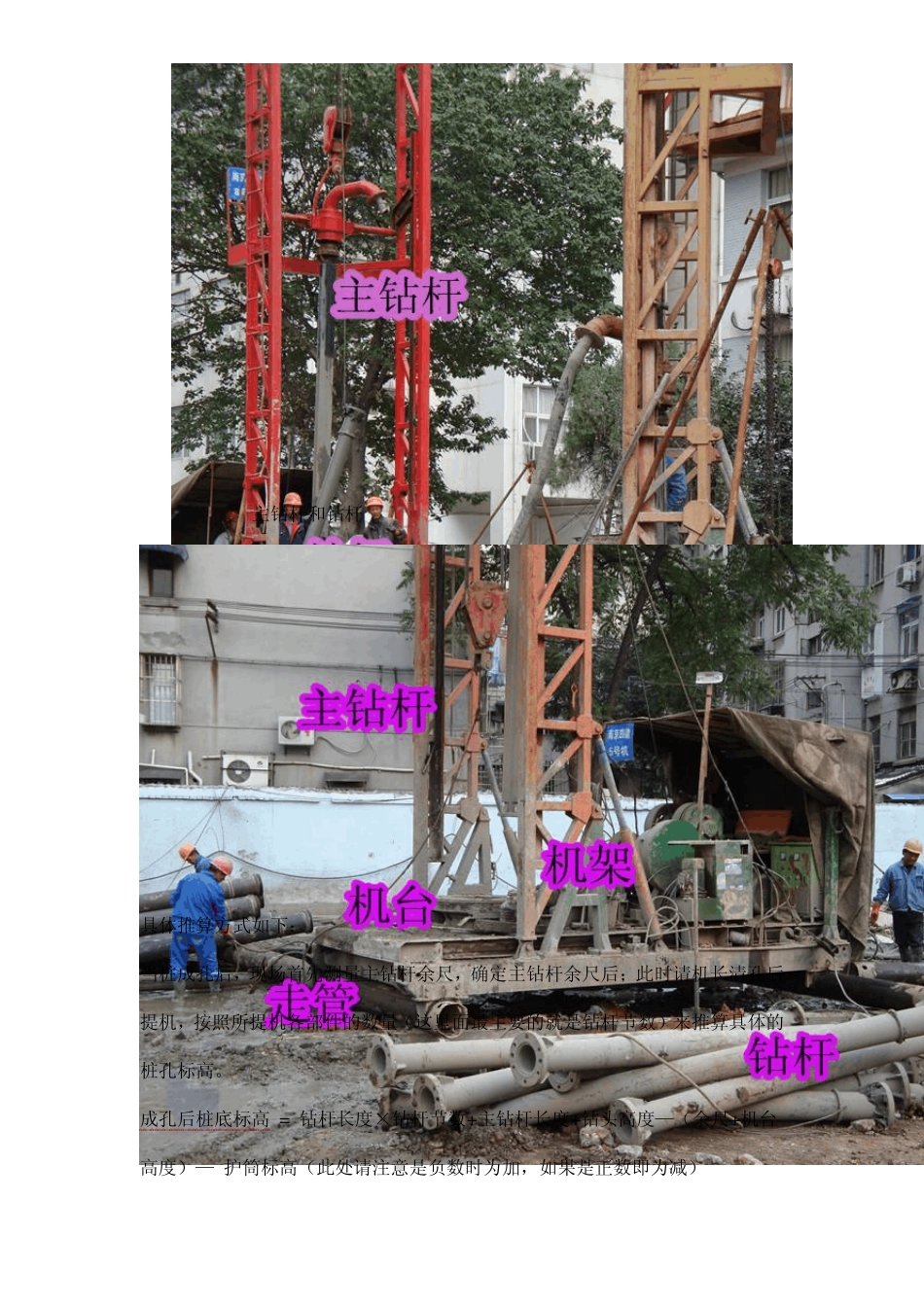

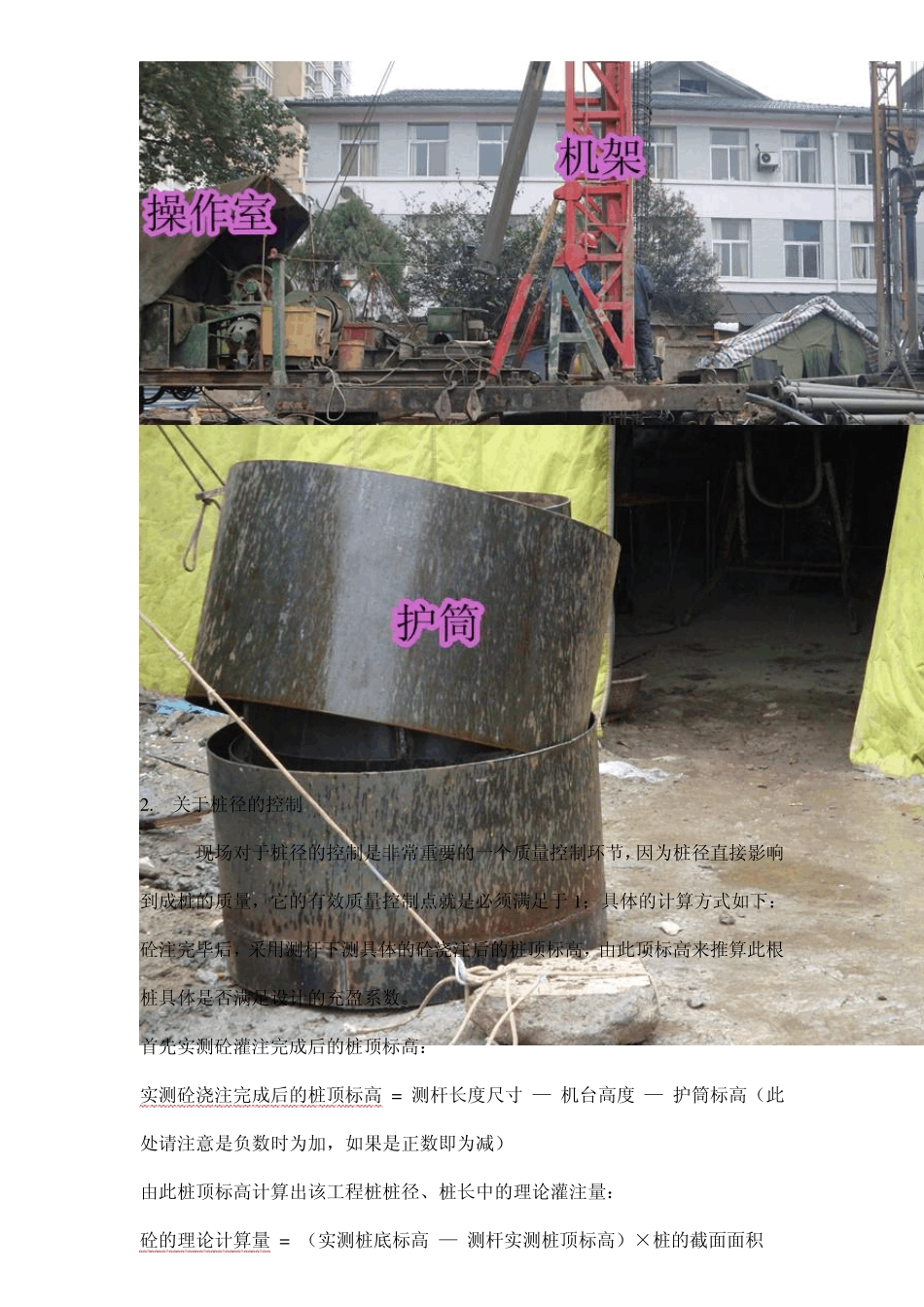

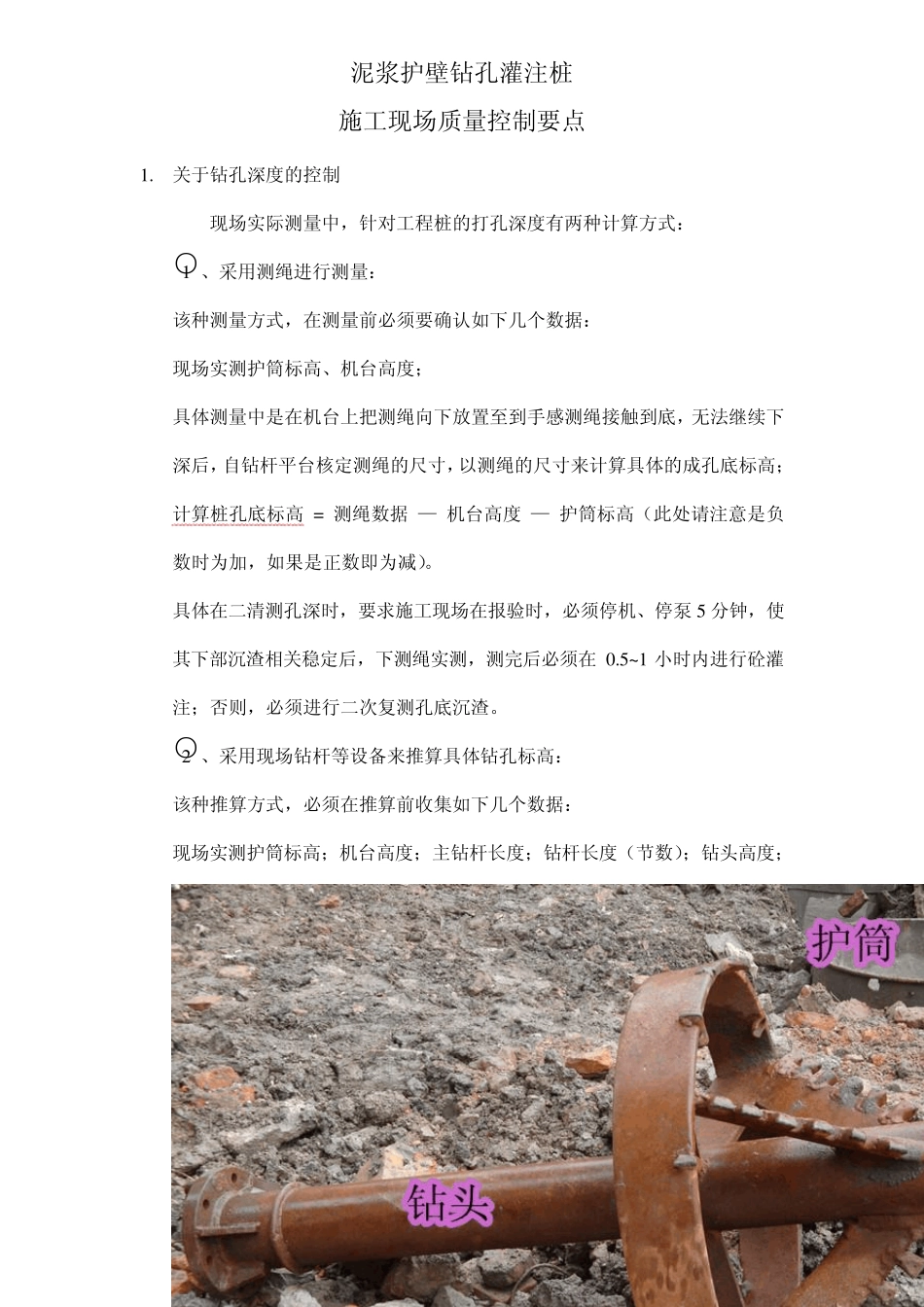

泥浆护壁钻孔灌注桩 施工现场质量控制要点 1. 关于钻孔深度的控制 现场实际测量中，针对工程桩的打孔深度有两种计算方式： ○1 、采用测绳进行测量： 该种测量方式，在测量前必须要确认如下几个数据： 现场实测护筒标高、机台高度； 具体测量中是在机台上把测绳向下放置至到手感测绳接触到底，无法继续下深后，自钻杆平台核定测绳的尺寸，以测绳的尺寸来计算具体的成孔底标高； 计算桩孔底标高 = 测绳数据 — 机台高度 — 护筒标高（此处请注意是负数时为加，如果是正数即为减）。 具体在二清测孔深时，要求施工现场在报验时，必须停机、停泵 5 分钟，使其下部沉渣相关稳定后，下测绳实测，测完后必须在0.5~1 小时内进行砼灌注；否则，必须进行二次复测孔底沉渣。 ○2 、采用现场钻杆等设备来推算具体钻孔标高： 该种推算方式，必须在推算前收集如下几个数据： 现场实测护筒标高；机台高度；主钻杆长度；钻杆长度（节数）；钻头高度； 主钻杆和钻杆 具体推算方式如下： 当桩成孔后，现场首先测量主钻杆余尺，确定主钻杆余尺后；此时请机长清孔后提机，按照所提机各部件的数量（这里面最主要的就是钻杆节数）来推算具体的桩孔标高。 成孔后桩底标高 = 钻杆长度×钻杆节数+ 主钻杆长度+ 钻头高度—（余尺+ 机台高度）— 护筒标高（此处请注意是负数时为加，如果是正数即为减） 2. 关于桩径的控制 现场对于桩径的控制是非常重要的一个质量控制环节，因为桩径直接影响到成桩的质量，它的有效质量控制点就是必须满足于1；具体的计算方式如下： 砼注完毕后，采用测杆下测具体的砼浇注后的桩顶标高，由此顶标高来推算此根桩具体是否满足设计的充盈系数。 首先实测砼灌注完成后的桩顶标高： 实测砼浇注完成后的桩顶标高 = 测杆长度尺寸 — 机台高度 — 护筒标高（此处请注意是负数时为加，如果是正数即为减） 由此桩顶标高计算出该工程桩桩径、桩长中的理论灌注量： 砼的理论计算量 = （实测桩底标高 — 测杆实测桩顶标高）×桩的截面面积 充盈系数 = 实际灌注量 ÷ 理论砼计算量 此数据如果是≥1此桩即为合格，反之如果＜1此桩即为不合格。 3 . 关于钻孔灌注桩的质量“双控” 在工程桩中因为地下地质以及所建建筑物总荷载等情况，设计方面有着是按照端承桩来考虑计算基数的，也有以抗拔桩来考虑；但是，也有是采用摩擦和端承同时来考虑计算基数的，所以，对于采用摩擦和端承同时来控制的桩...
