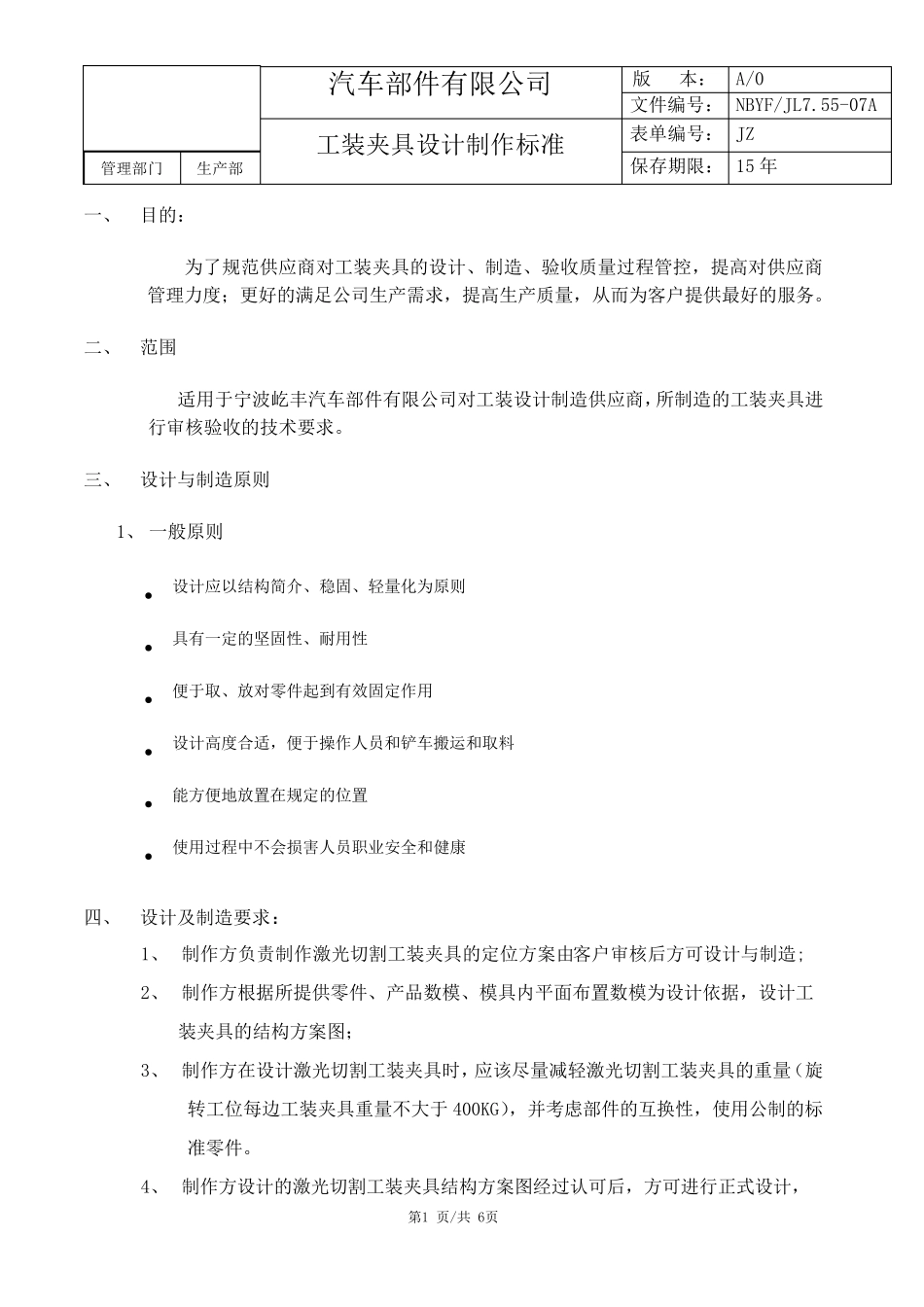

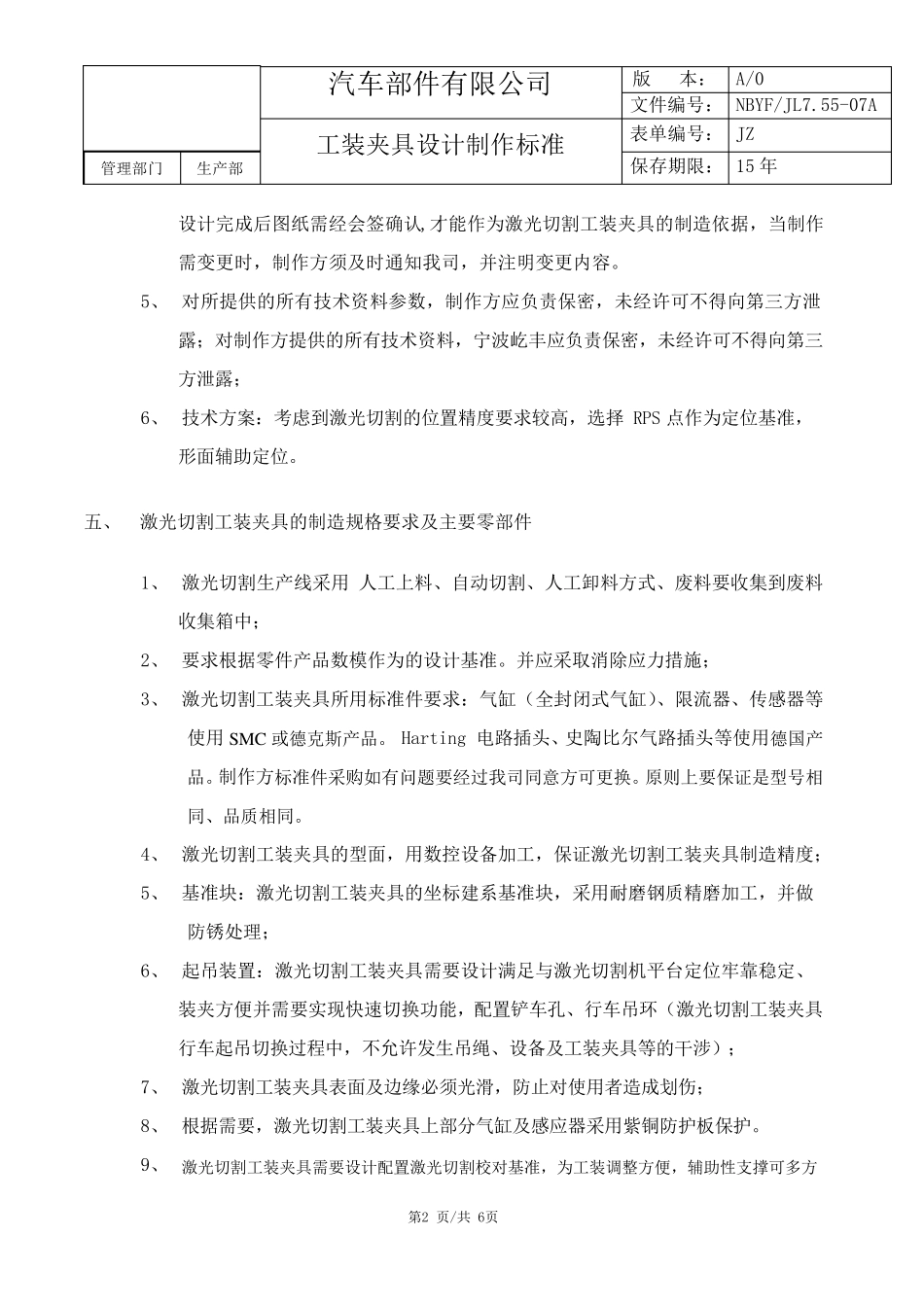

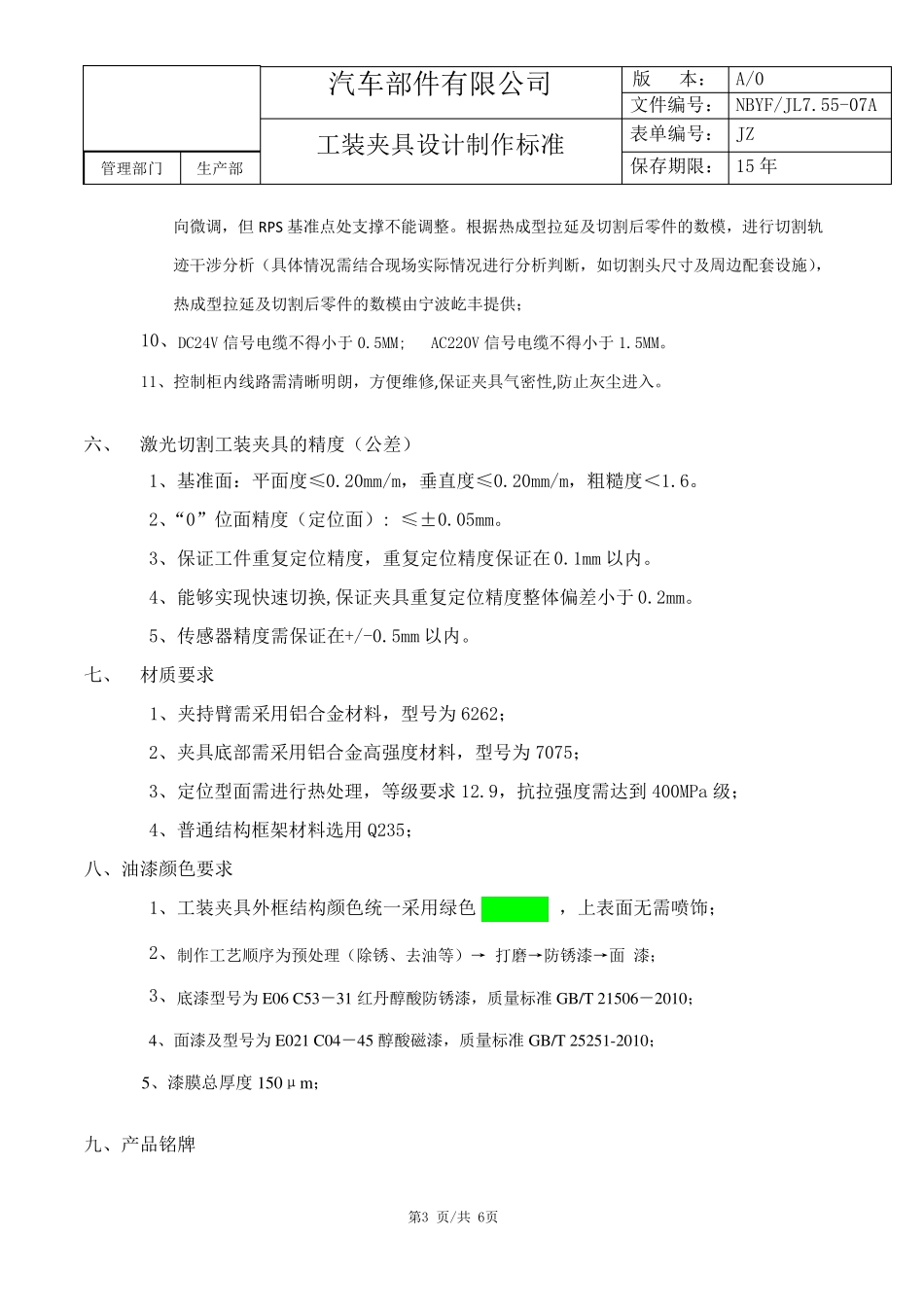

汽车部件有限公司 版 本: A/0 文件编号: NBYF/JL7.55-07A 工装夹具设计制作标准 表单编号: JZ 管理部门 生产部 保存期限: 15 年 第1 页/共 6页 一、 目的: 为了规范供应商对工装夹具的设计、制造、验收质量过程管控,提高对供应商管理力度;更好的满足公司生产需求,提高生产质量,从而为客户提供最好的服务。 二、 范围 适用于宁波屹丰汽车部件有限公司对工装设计制造供应商,所制造的工装夹具进行审核验收的技术要求。 三、 设计与制造原则 1、 一般原则 ● 设计应以结构简介、稳固、轻量化为原则 ● 具有一定的坚固性、耐用性 ● 便于取、放对零件起到有效固定作用 ● 设计高度合适,便于操作人员和铲车搬运和取料 ● 能方便地放置在规定的位置 ● 使用过程中不会损害人员职业安全和健康 四、 设计及制造要求: 1、 制作方负责制作激光切割工装夹具的定位方案由客户审核后方可设计与制造; 2、 制作方根 据 所提供零件、产品 数 模 、模 具内 平 面 布 置数 模 为设计依 据 ,设计工 装夹具的结构方案图 ; 3、 制作方在设计激光切割工装夹具时 ,应该 尽 量减 轻激光切割工装夹具的重 量( 旋 转 工位每 边 工装夹具重 量不大 于400KG),并 考 虑 部件的互 换 性,使用公制的标 准零件。 4、 制作方设计的激光切割工装夹具结构方案图 经 过认 可后,方可进行正 式 设计, 汽车部件有限公司 版 本: A/0 文件编号: NBYF/JL7.55-07A 工装夹具设计制作标准 表单编号: JZ 管理部门 生产部 保存期限: 15 年 第2 页/共 6页 设计完成后图纸需经会签确认,才能作为激光切割工装夹具的制造依据,当制作 需变更时,制作方须及时通知我司,并注明变更内容。 5、 对所提供的所有技术资料参数,制作方应负责保密,未经许可不得向第三方泄 露;对制作方提供的所有技术资料,宁波屹丰应负责保密,未经许可不得向第三 方泄露; 6、 技术方案:考虑到激光切割的位置精度要求较高,选择 RPS 点作为定位基准, 形面辅助定位。 五、 激光切割工装夹具的制造规格要求及主要零部件 1、 激光切割生产线采用 人工上料、自动切割、人工卸料方式、废料要收集到废料 收集箱中; 2、 要求根据零件产品数模作为的设计基准。并应采取消除应力措施; 3、 激光切割工装夹具所用标准件要求:气缸(全封闭 式气缸)、限流 器 、传 感...
