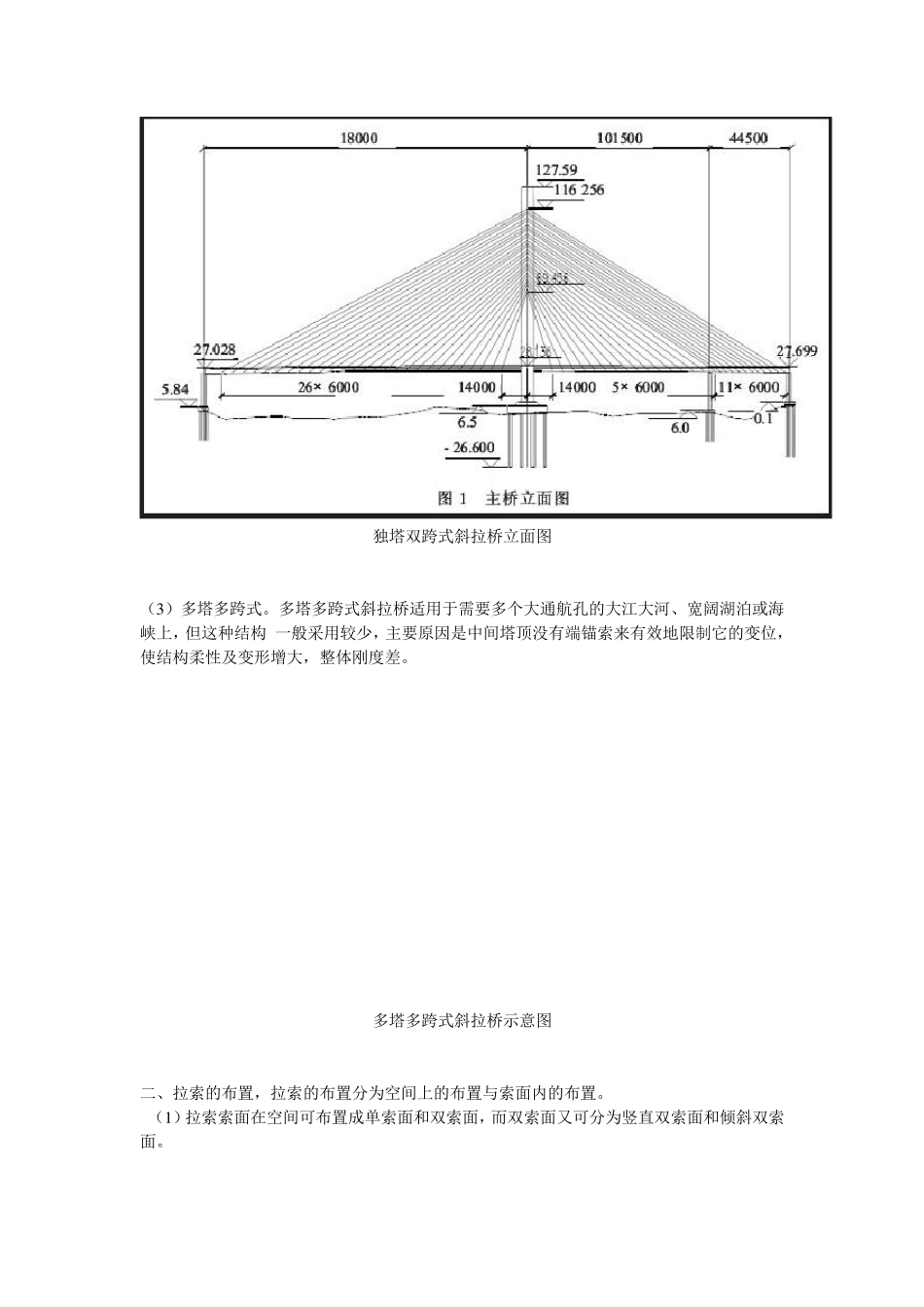

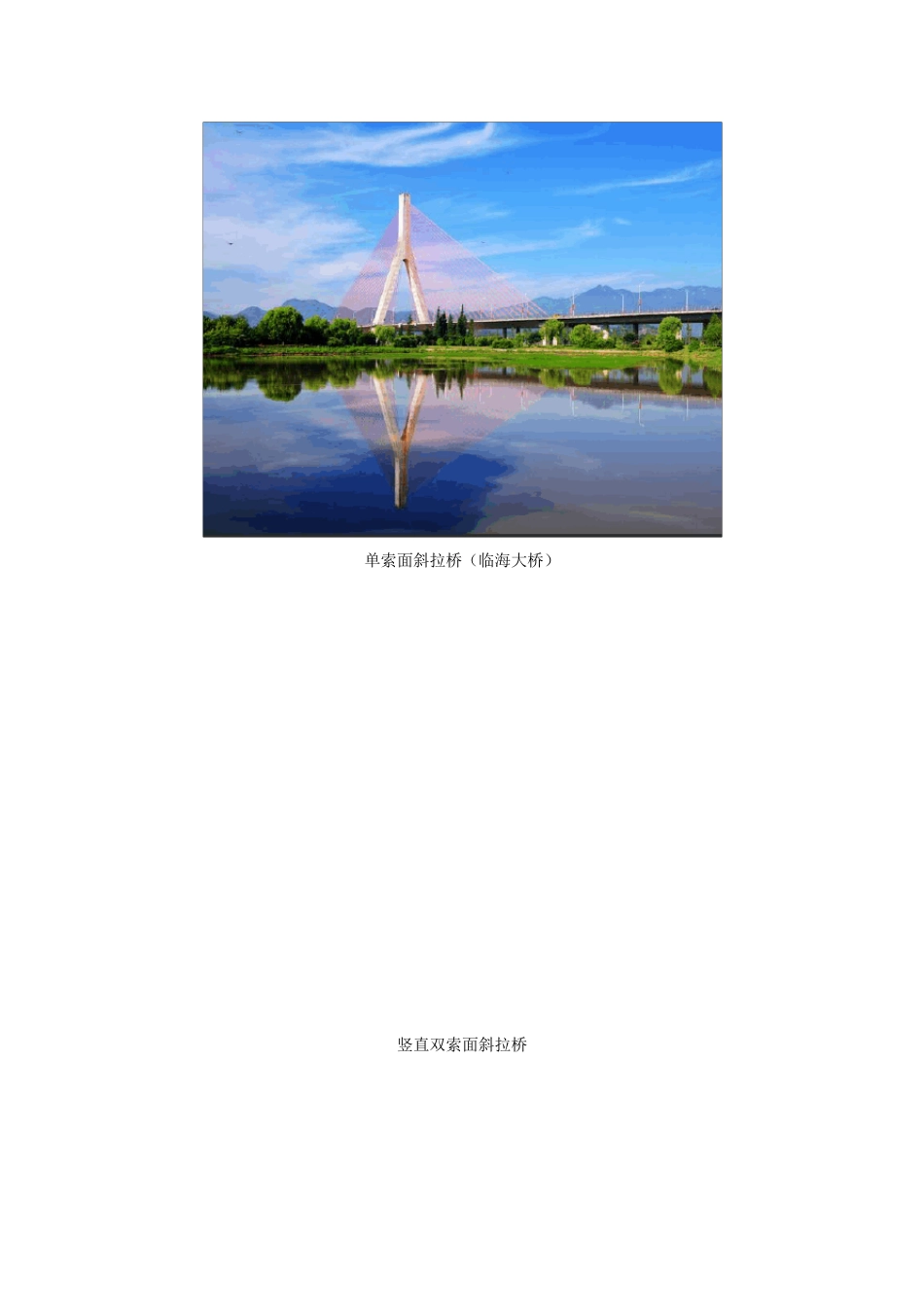

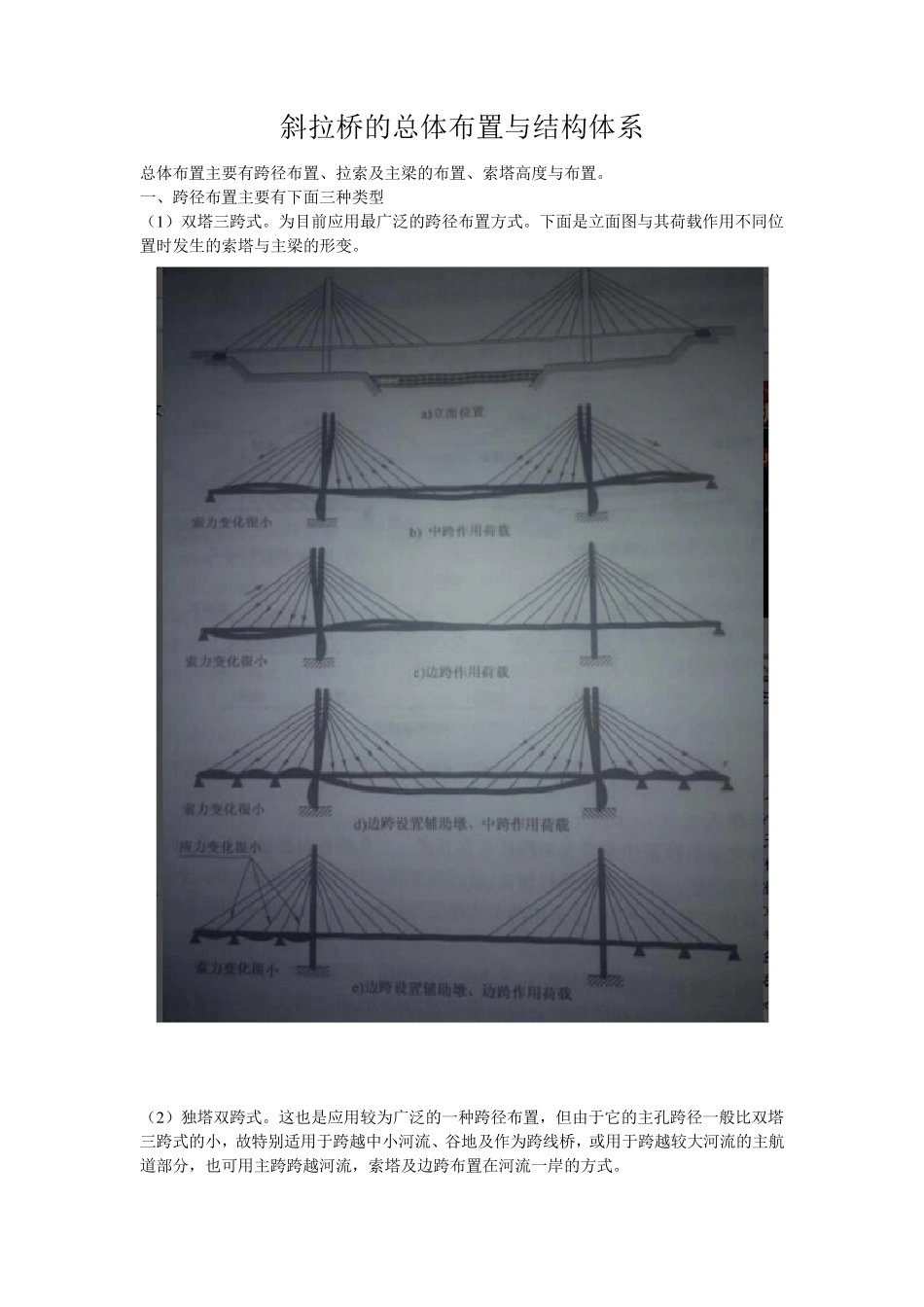

斜拉桥的总体布置与结构体系 总体布置主要有跨径布置、拉索及主梁的布置、索塔高度与布置。 一、跨径布置主要有下面三种类型 （1 ）双塔三跨式。为目前应用最广泛的跨径布置方式。下面是立面图与其荷载作用不同位置时发生的索塔与主梁的形变。 （2 ）独塔双跨式。这也是应用较为广泛的一种跨径布置，但由于它的主孔跨径一般比双塔三跨式的小，故特别适用于跨越中小河流、谷地及作为跨线桥，或用于跨越较大河流的主航道部分，也可用主跨跨越河流，索塔及边跨布置在河流一岸的方式。 独塔双跨式斜拉桥立面图 （3 ）多塔多跨式。多塔多跨式斜拉桥适用于需要多个大通航孔的大江大河、宽阔湖泊或海峡上，但这种结构 一般采用较少，主要原因是中间塔顶没有端锚索来有效地限制它的变位，使结构柔性及变形增大，整体刚度差。 多塔多跨式斜拉桥示意图 二、拉索的布置，拉索的布置分为空间上的布置与索面内的布置。 （1 ）拉索索面在空间可布置成单索面和双索面，而双索面又可分为竖直双索面和倾斜双索面。 单索面斜拉桥（临海大桥） 竖直双索面斜拉桥 倾斜双索面斜拉桥 （2 ）拉索在索面内的布置形式主要有以下三种：辐射形、竖琴形及扇形。 辐射形：拉索与水平面的平均交角较大，拉索的垂直分力较大，故拉索的用量最省。由于在拉索的水平分力在塔顶基本平衡，故索塔的弯矩较小，索塔高度也较小，但由于拉索都固定在塔顶，所以塔顶的结构复杂，集中应力现象突出，给施工和养护带来困难。 竖琴形：所有拉索的倾角完全相同，且拉索与索塔的锚固点分散布置，使拉索与索塔、拉索与主梁的连接构造简单，易于处理。竖琴形布置拉索加强了索塔的顺桥向刚度，对减少索塔的弯矩和提高索塔的稳定性都有利。但是其拉索的倾角与水平方向的交角较小故所需的拉索数量大，布置密集，一般都用于中小跨径的斜拉桥中。 扇形：扇形兼有辐射形和竖琴形索的特点，又可灵活布置，与索塔的各种构造形式相配合。扇形是采用最多的一种索型。 三、索塔与主梁的布置 （1）索塔的布置主要在于高度的确定，矮塔斜拉桥为桥塔高度与主跨长度的比值在1/8~1/13 之间的斜拉桥。一般斜拉桥，双塔三跨式的比值在 0.18~0.25 之间，独塔双跨式的比值在 0.3~0.45 之间。 矮塔斜拉桥 （2）主梁的布置 1、主梁为连续体系，无论是双塔三跨式还是独塔双跨式，主梁在斜拉桥全长范围内布置成连续体系，这时主梁为连续梁或连续钢构（拉索作为跨内的弹性支撑），为改善结构受...
