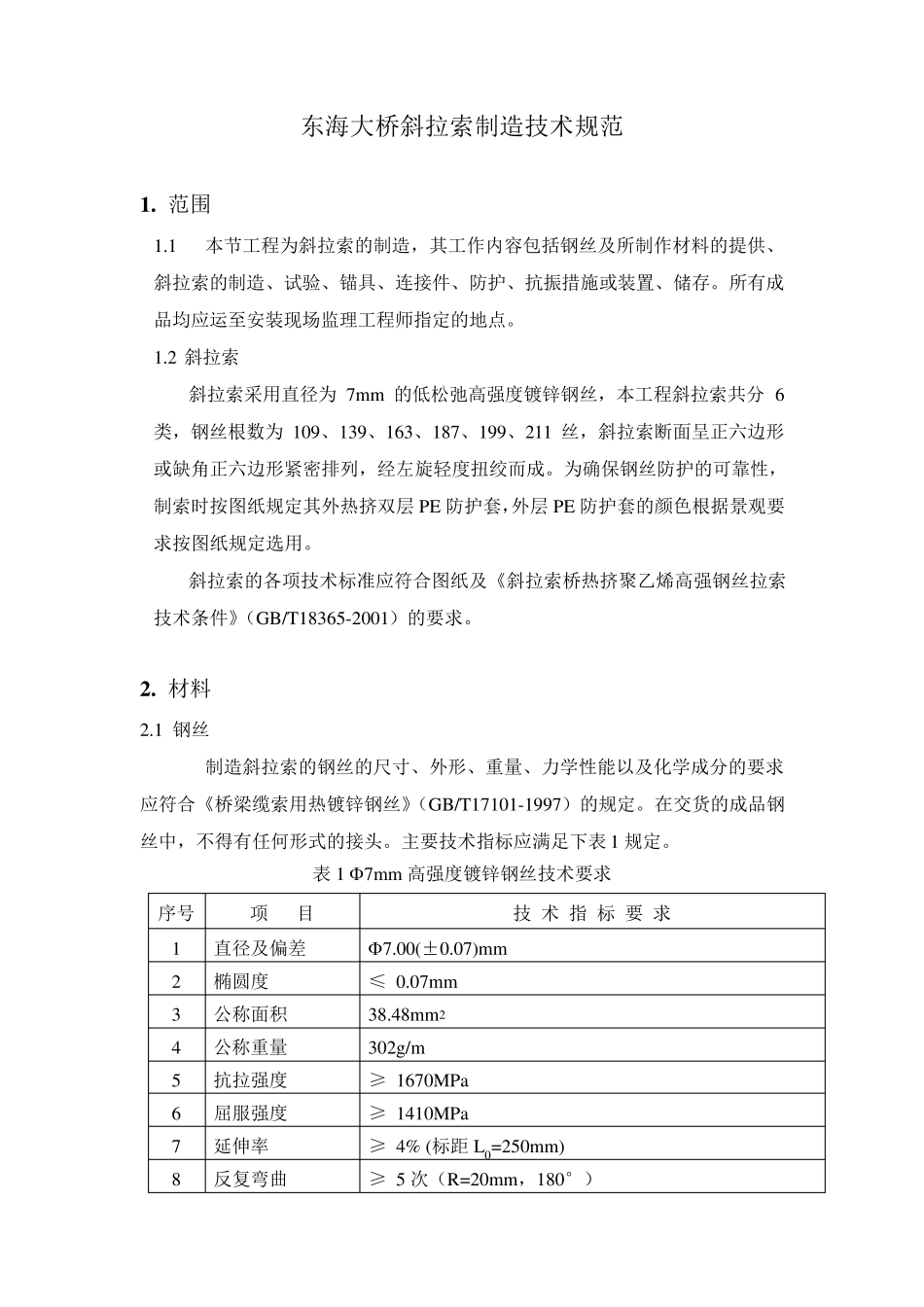

东海大桥斜拉索制造技术规范 1 . 范围 1.1 本节工程为斜拉索的制造，其工作内容包括钢丝及所制作材料的提供、斜拉索的制造、试验、锚具、连接件、防护、抗振措施或装置、储存。所有成品均应运至安装现场监理工程师指定的地点。 1.2 斜拉索 斜拉索采用直径为 7m m 的低松弛高强度镀锌钢丝，本工程斜拉索共分 6类，钢丝根数为 109、139、163、187、199、211 丝，斜拉索断面呈正六边形或缺角正六边形紧密排列，经左旋轻度扭绞而成。为确保钢丝防护的可靠性，制索时按图纸规定其外热挤双层 PE 防护套，外层 PE 防护套的颜色根据景观要求按图纸规定选用。 斜拉索的各项技术标准应符合图纸及《斜拉索桥热挤聚乙烯高强钢丝拉索技术条件》（GB/T18365-2001）的要求。 2 . 材料 2.1 钢丝 制造斜拉索的钢丝的尺寸、外形、重量、力学性能以及化学成分的要求应符合《桥梁缆索用热镀锌钢丝》（GB/T17101-1997）的规定。在交货的成品钢丝中，不得有任何形式的接头。主要技术指标应满足下表1 规定。 表1 7m m 高强度镀锌钢丝技术要求 序号 项 目 技 术 指 标 要 求 1 直径及偏差 7.00(±0.07)m m 2 椭圆度 ≤ 0.07m m 3 公称面积 38.48m m 2 4 公称重量 302g/m 5 抗拉强度 ≥ 1670MPa 6 屈服强度 ≥ 1410MPa 7 延伸率 ≥ 4% (标距L0=250m m ) 8 反复弯曲 ≥ 5 次（R=20m m ，180°） 9 缠绕 3d8 圈不断（d 为钢丝直径） 10 松弛率 ≤ 2.5% ( 0.7G.U.T.S，1000h，20℃ ) 11 疲劳应力 360MPa（上限应力0.45G.U.T.S，N=2106 次反复荷载） 12 弹性模量 (2.0±0.1)105MPa 13 锌层重量 ≥300g/m2 14 锌层附着性 5d8 圈，锌层不起层，不剥离（d 为钢丝直径） 15 硫酸铜试验 ＞ 4 次（每次1 分钟） 16 冷镦性能 符合 ASTM A421-80 要求 17 伸直性能 1m 弦长，弦与弧的最大自然矢高≤30mm 18 盘重 盘卷数 95%大于 900Kg，其余 5%大于 500Kg 19 其它要求 成品钢丝交货时无锈斑，且不得有任何形式的接头 20 化学成分含量 （%） C Si Mn S、P Cu 0.75~0.85 0.12~0.32 0.60~0.9 ≤0.025 ≤0.2 2.2 钢丝镀锌层的附着量应大于 300g/m2。镀锌层应按 《锌钢丝锌层硫酸铜试验方法》（GB/T 2972-1991）和《镀锌钢丝锌层重量试验方法》 （GB/T2973-1991）进行检验。 2.3 锚具宜选用 40Cr 钢制作，应符合《合...
