断桥隔热铝合金门窗技术要求VIP免费

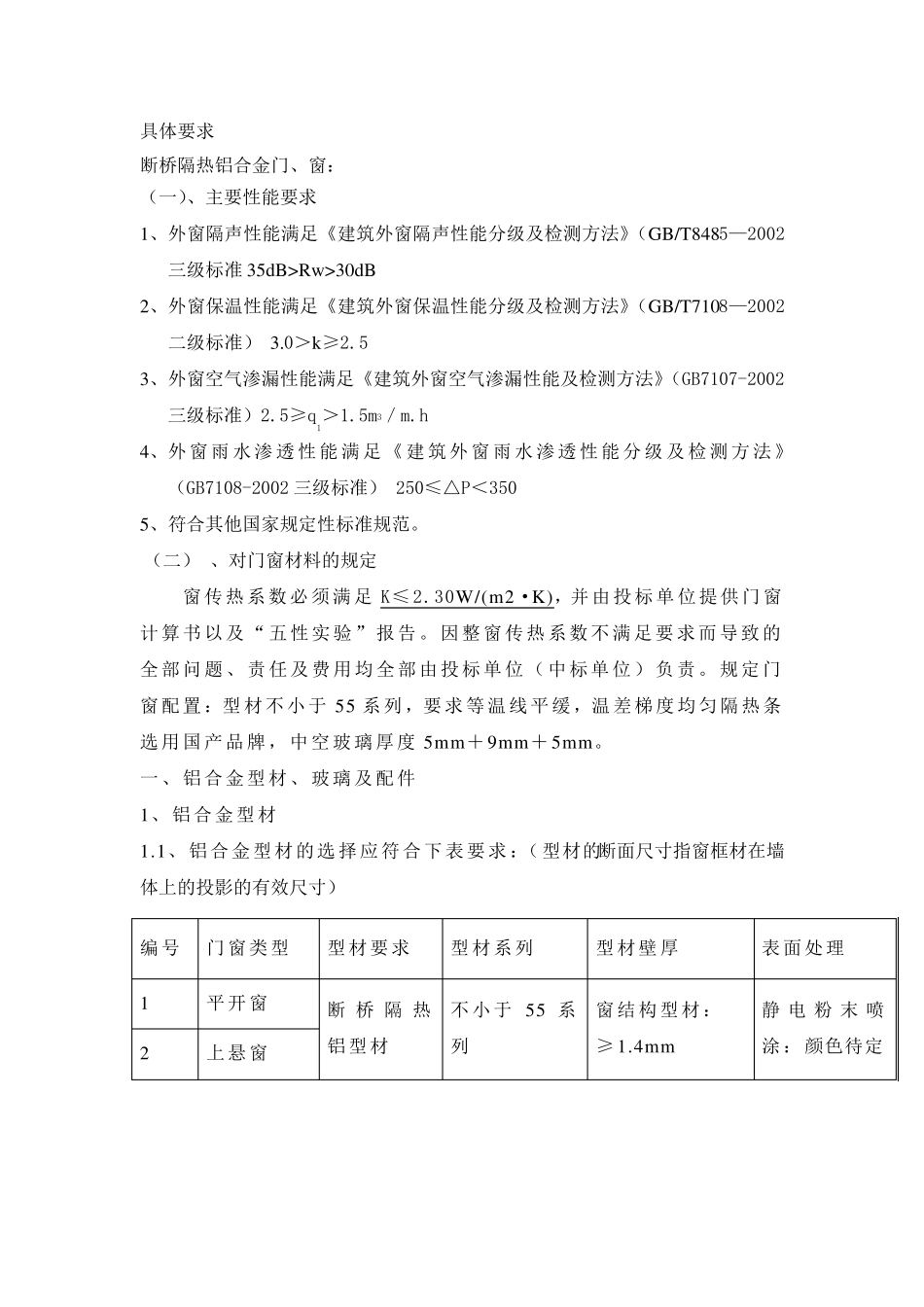

具体要求 断桥隔热铝合金门、窗： （一）、主要性能要求 1、外窗隔声性能满足《建筑外窗隔声性能分级及检测方法》（GB/T8485—2002三级标准35dB>Rw>30dB 2、外窗保温性能满足《建筑外窗保温性能分级及检测方法》（GB/T7108—2002二级标准） 3.0＞k≥2.5 3、外窗空气渗漏性能满足《建筑外窗空气渗漏性能及检测方法》（GB7107-2002三级标准）2.5≥q1＞1.5m3／m.h 4、外窗雨水渗透性能满足《建筑外窗雨水渗透性能分级及检测方法》（GB7108-2002 三级标准） 250≤△P＜350 5、符合其他国家规定性标准规范。 （二） 、对门窗材料的规定 窗传热系数必须满足K≤2.30W/(m2·K)，并由 投 标单 位提 供 门窗计 算书 以及“ 五性实 验” 报告。因整窗传热系数不 满足要求而 导致的全 部问 题、责 任及费 用均 全部由 投标单 位（中标单 位）负 责。规定门窗配置：型 材不小于 55 系列，要求等温线平缓，温差梯度均匀隔热条选用国产品牌， 中空玻璃厚度 5mm＋9mm＋5mm。 一、铝合金型材、玻璃及配 件 1、铝合金型材 1.1、铝合金型材的选择应符合下表要求：（型材的断面尺寸指窗框材在墙体上的投影的有效尺寸） 编号 门窗类型 型材要求 型 材系列 型 材壁厚 表面处理 1 平 开窗 断桥隔热铝型 材 不 小于 55 系列 窗结构型 材： ≥1.4mm 静电粉末喷涂 ：颜 色 待 定 2 上悬 窗 上表中型材壁厚为最低要求，主型材壁厚应经计算或试验确定，投标方须提供典型门窗的设计计算书。 1.2、铝合金门窗全部采用内扣条，扣条采用方扣条，连接处为45°拼缝，手 感顺滑，不得 有 明显 错台 ，并作 好防 水 处理，详 见 下 图： 1.3、铝合金型材表面采用静电粉末喷 涂，涂层厚度≥ 40μm ，室外喷涂颜色为： 室内喷涂颜色为： 正 式加 工前，中标方须提供色卡经招 标方确认 。投标方负 责要求粉 末 喷涂厂 家 向 招 标方提供10 年 的品质保 证证书，即 10 年内颜色 无 明显 变化 ，涂 层不 脱 落 。 1.4、根据需要采取有效的防渗漏措施。如：所有门窗下框室内侧翼緣有足够 的挡水高 度（ 内外高 差 宜大 于 30m m ），平开门窗下框应带排水槽（孔 ），并配备与型材颜色一致或相近的排水孔盖。 1.5、窗开启扇配置隐形纱窗（导轨铝合金型材壁厚不小于 1.2 ㎜ ），采用国产 优质品牌 。 2、玻 璃 2.1、门窗玻璃 原片 厚度 不 小于 5...
