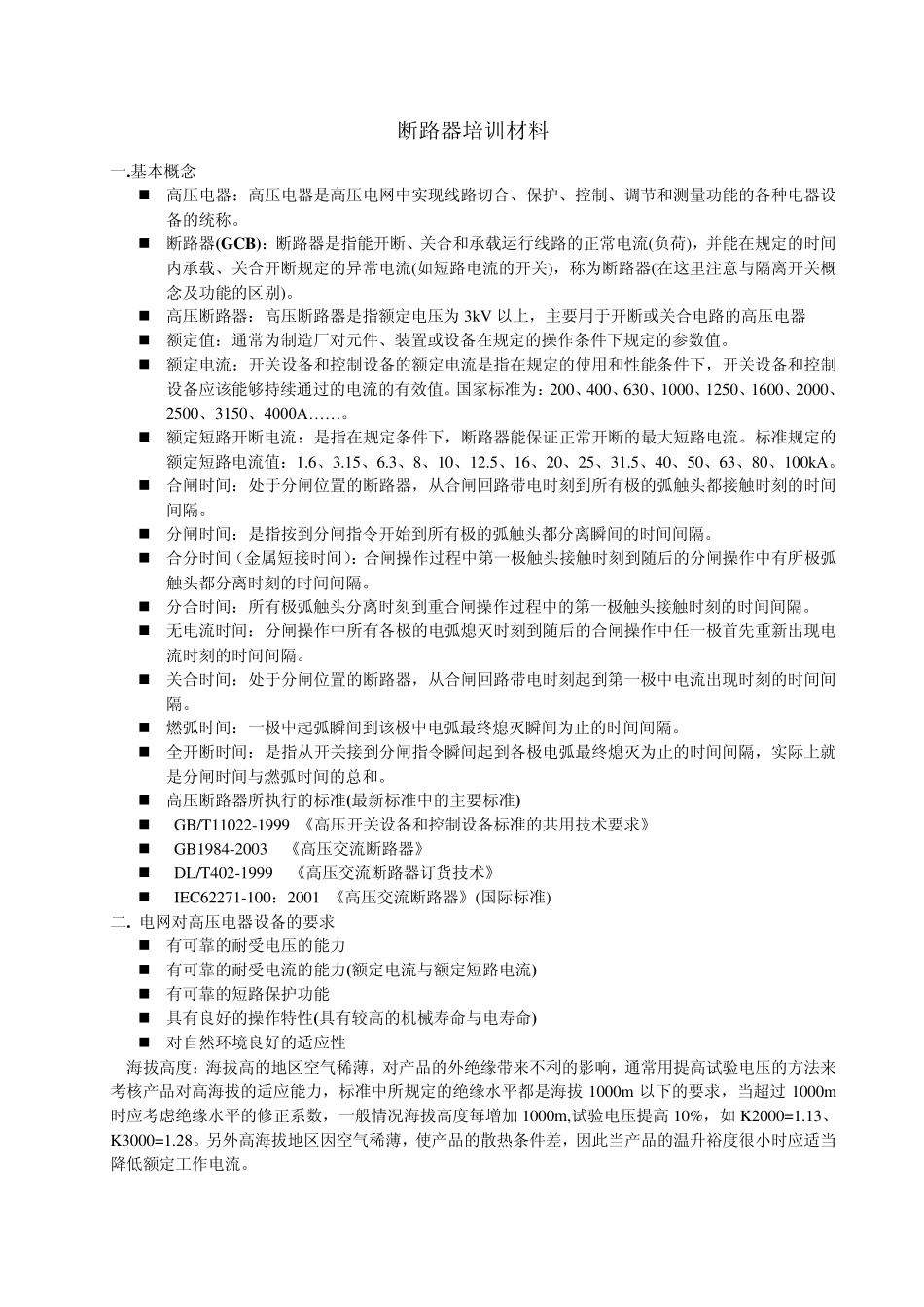

断路器培训材料 一.基本概念 高压电器：高压电器是高压电网中实现线路切合、保护、控制、调节和测量功能的各种电器设备的统称。 断路器(GCB)：断路器是指能开断、关合和承载运行线路的正常电流(负荷)，并能在规定的时间内承载、关合开断规定的异常电流(如短路电流的开关)，称为断路器(在这里注意与隔离开关概念及功能的区别)。 高压断路器：高压断路器是指额定电压为 3kV 以上，主要用于开断或关合电路的高压电器 额定值：通常为制造厂对元件、装置或设备在规定的操作条件下规定的参数值。 额定电流：开关设备和控制设备的额定电流是指在规定的使用和性能条件下，开关设备和控制设备应该能够持续通过的电流的有效值。国家标准为：200、400、630、1000、1250、1600、2000、2500、3150、4000A… … 。 额定短路开断电流：是指在规定条件下，断路器能保证正常开断的最大短路电流。标准规定的额定短路电流值：1.6、3.15、6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、100kA。 合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的弧触头都接触时刻的时间间隔。 分闸时间：是指按到分闸指令开始到所有极的弧触头都分离瞬间的时间间隔。 合分时间（金属短接时间）：合闸操作过程中第一极触头接触时刻到随后的分闸操作中有所极弧触头都分离时刻的时间间隔。 分合时间：所有极弧触头分离时刻到重合闸操作过程中的第一极触头接触时刻的时间间隔。 无电流时间：分闸操作中所有各极的电弧熄灭时刻到随后的合闸操作中任一极首先重新出现电流时刻的时间间隔。 关合时间：处于分闸位置的断路器，从合闸回路带电时刻起到第一极中电流出现时刻的时间间隔。 燃弧时间：一极中起弧瞬间到该极中电弧最终熄灭瞬间为止的时间间隔。 全开断时间：是指从开关接到分闸指令瞬间起到各极电弧最终熄灭为止的时间间隔，实际上就是分闸时间与燃弧时间的总和。 高压断路器所执行的标准(最新标准中的主要标准) GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》 GB1984-2003 《高压交流断路器》 DL/T402-1999 《高压交流断路器订货技术》 IEC62271-100：2001 《高压交流断路器》(国际标准) 二. 电网对高压电器设备的要求 有可靠的耐受电压的能力 有可靠的耐受电流的能力(额定电流与额定短路电流) 有可靠的短路保护功能...
