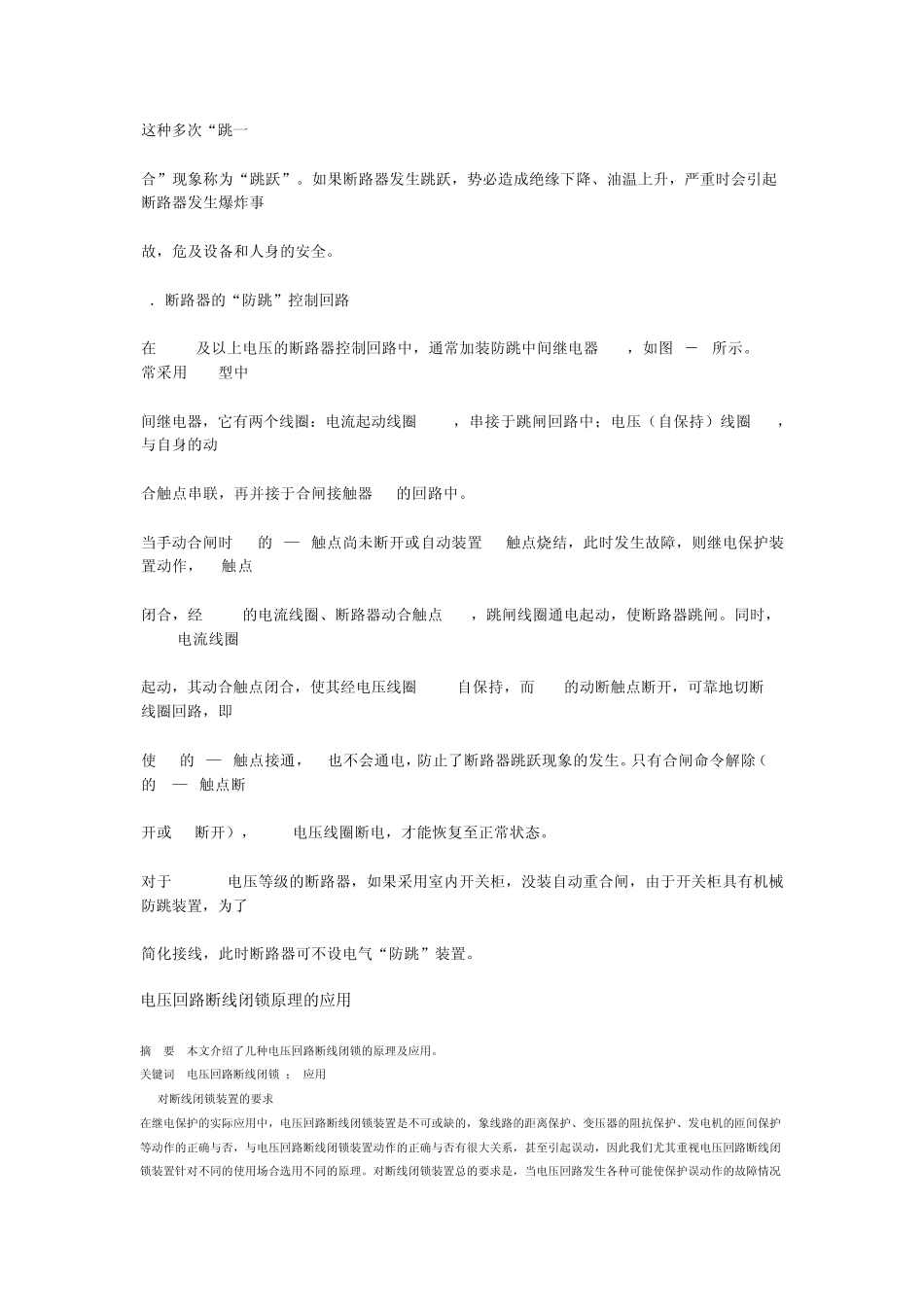

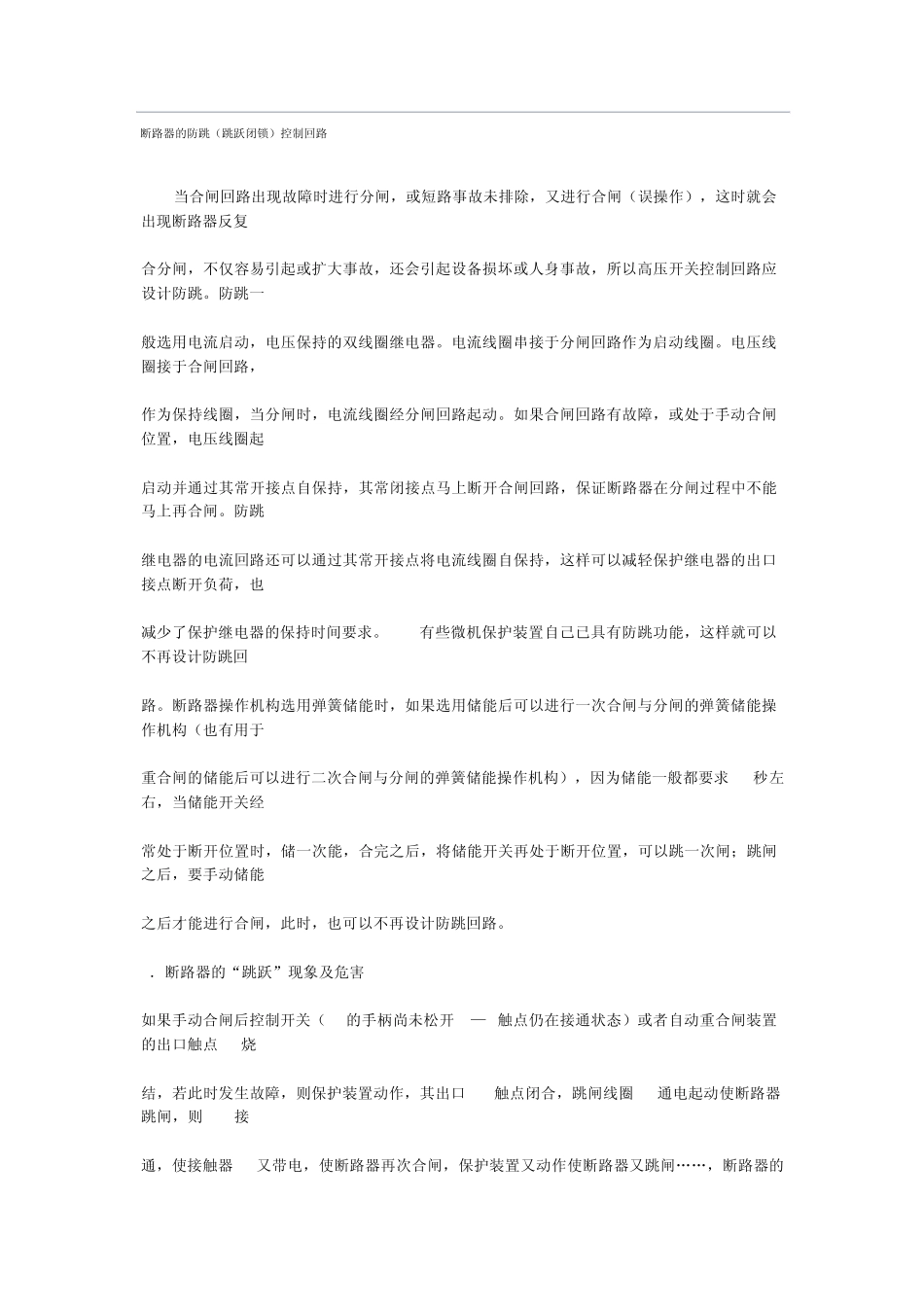

断路器的防跳（跳跃闭锁）控制回路 当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复 合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。防跳一 般选用电流启动，电压保持的双线圈继电器。电流线圈串接于分闸回路作为启动线圈。电压线圈接于合闸回路， 作为保持线圈，当分闸时，电流线圈经分闸回路起动。如果合闸回路有故障，或处于手动合闸位置，电压线圈起 启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。防跳 继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也 减少了保护继电器的保持时间要求。 有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回 路。断路器操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构（也有用于 重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构），因为储能一般都要求 10秒左右，当储能开关经 常处于断开位置时，储一次能，合完之后，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能 之后才能进行合闸，此时，也可以不再设计防跳回路。 1．断路器的“跳跃”现象及危害 如果手动合闸后控制开关（SA的手柄尚未松开 5—8触点仍在接通状态）或者自动重合闸装置的出口触点 K1烧 结，若此时发生故障，则保护装置动作，其出口 K2触点闭合，跳闸线圈 YT通电起动使断路器跳闸，则 QF2接 通，使接触器 KM又带电，使断路器再次合闸，保护装置又动作使断路器又跳闸„„，断路器的这种多次“跳一 合”现象称为“跳跃”。如果断路器发生跳跃，势必造成绝缘下降、油温上升，严重时会引起断路器发生爆炸事 故，危及设备和人身的安全。 2．断路器的“防跳”控制回路 在35kV及以上电压的断路器控制回路中，通常加装防跳中间继电器KCF，如图5－3所示。KCF常采用DZB型中 间继电器，它有两个线圈：电流起动线圈KCF1，串接于跳闸回路中；电压（自保持）线圈KCF2，与自身的动 合触点串联，再并接于合闸接触器KM的回路中。 当手动合闸时SA的5—8触点尚未断开或自动装置 K1触点烧结，此时发生故障，则继电保护装置动作，K2触点 闭合，经 KCF1的电流线圈、断路器动合触点QF1，跳闸线圈通电起动，使断路器跳闸。同时，KCF1电流线圈 起...
