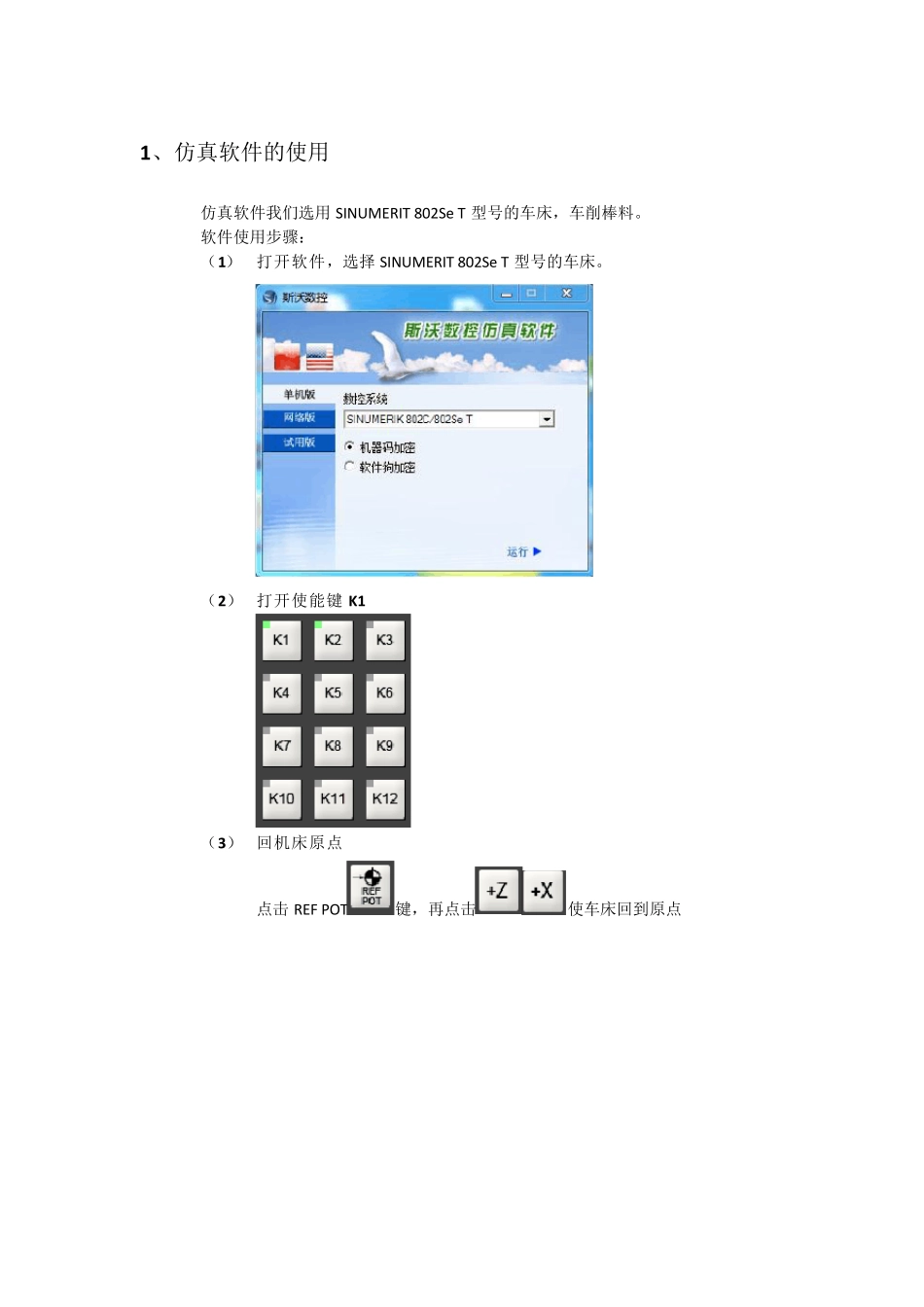

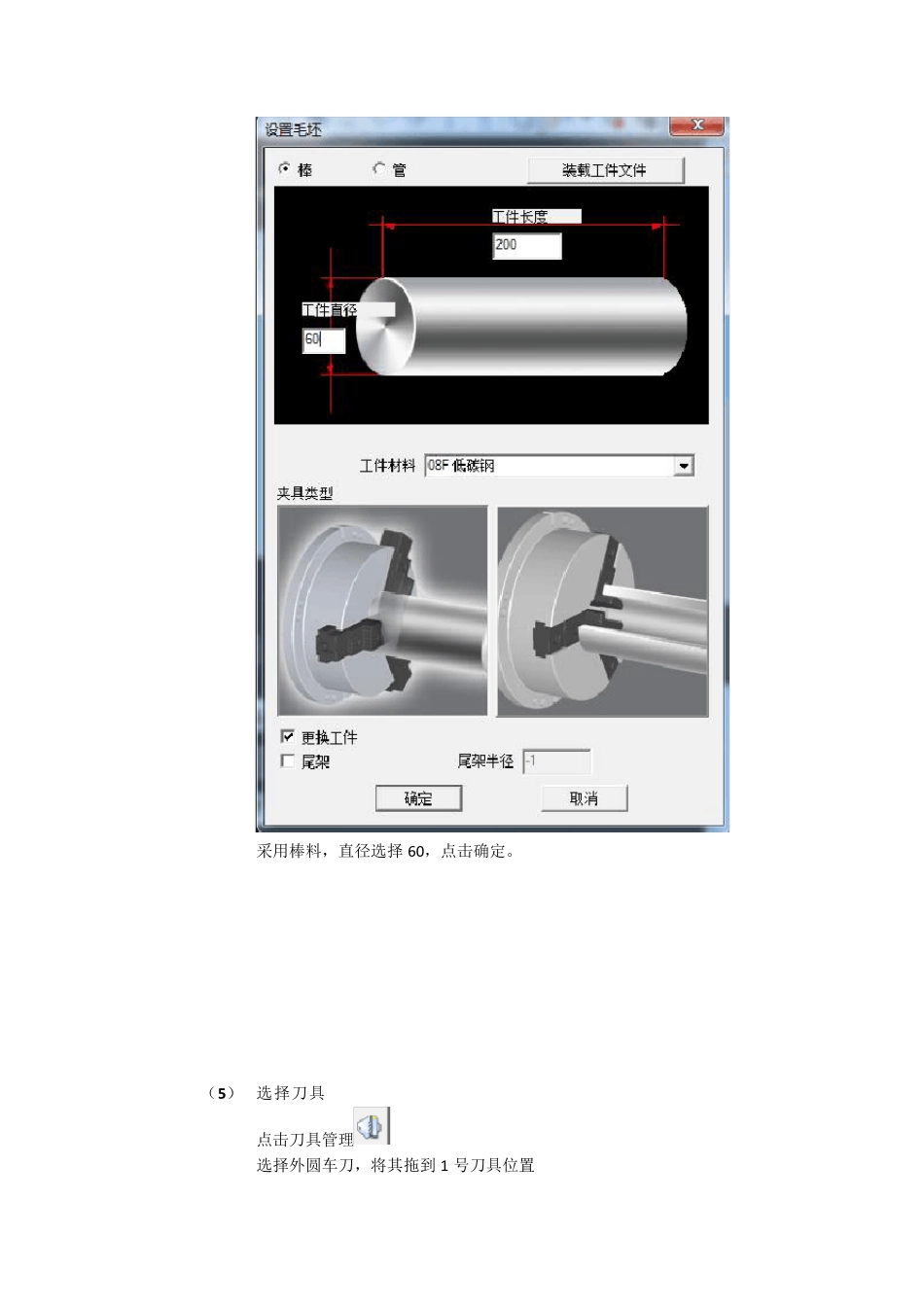

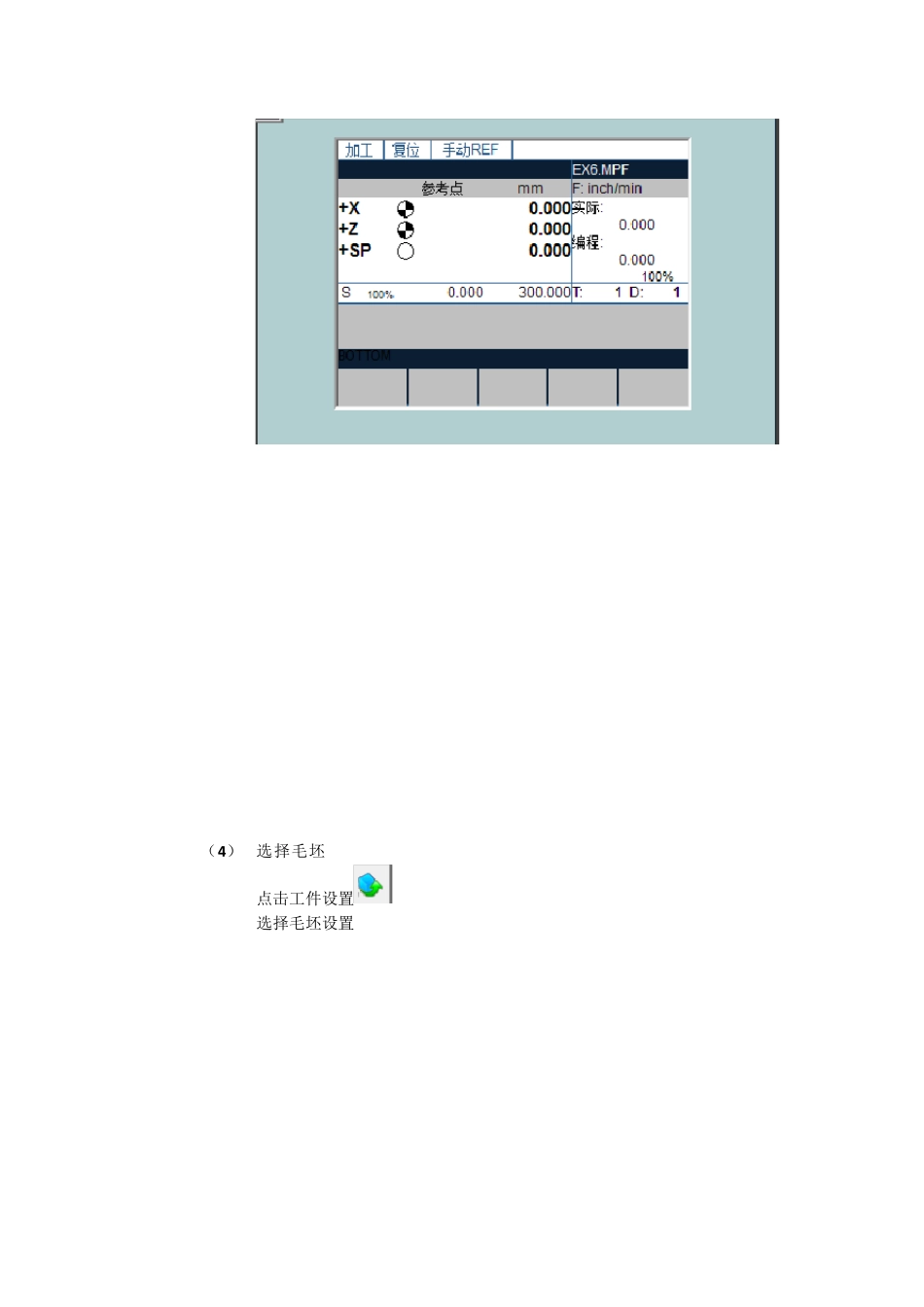

1、仿真软件的使用 仿真软件我们选用 SINUMERIT 802Se T 型号的车床，车削棒料。 软件使用步骤： （1） 打开软件，选择 SINUMERIT 802Se T 型号的车床。 （2） 打开使能键 K1 （3） 回机床原点 点击 REF POT键，再点击使车床回到原点 （4 ） 选择毛坯 点击工件设置 选择毛坯设置 采用棒料，直径选择60，点击确定。 （5 ） 选择刀具 点击刀具管理 选择外圆车刀，将其拖到 1 号刀具位置 点击 （6 ） 手动对刀 点击切换到二维模式 点击将车床切换为JOG 模式，点击让主轴正向转动 手动调节刀具的方向，开始对刀 对Z方向零点 将端面车一刀，点击功能切换键，选择选择，将刀具号和补偿号都设置为01 点击选择对刀，点击 点击计算，确认。 对X 方向 0 点 车完外圆后将点击将主轴停止，测量外圆直径。 记下车好的外圆直径，75.71，将其输入到 X 方向的零偏 点击计算，确认。 至此对刀完成。 （7） 打开编好的程序/程序输入 此处有多种方法，我选择的是用记事本将程序编好，将扩展名改为.cnc，在此打开，也可以直接在车床上进行编程输入。 （8） 运行 要加工的工件 点击切换到自动模式，此时将会出现刀具的运动轨迹，亦可检查所编程序的正确性。 点击，开始进行模拟加工。 附件 程序： N10 G90 S600 T01 D01 M04 N20 G00 X52 Z2 N30 G01 Z-166 F10 N40 G00 Z2 N50 X44 N60 G01 Z-60 N70 G00 Z2 N80 X36 N90 G01 Z-28 N100 G00 Z2 N110 X28 N120 G01 Z-8 N130 G00 Z2 N140 X20 N150 G01 Z-2 N155 G00 Z0 N160 X0 N180 G91 G03 X28 Z-14 I0 K-14 N190 G01 X12 Z-30 N200 G01 Z-15 N210 G02 X10 Z-5 I10 K0 N220 G01 Z-50 N230 G00 X10 Z230 N240 M05 N250 M02
