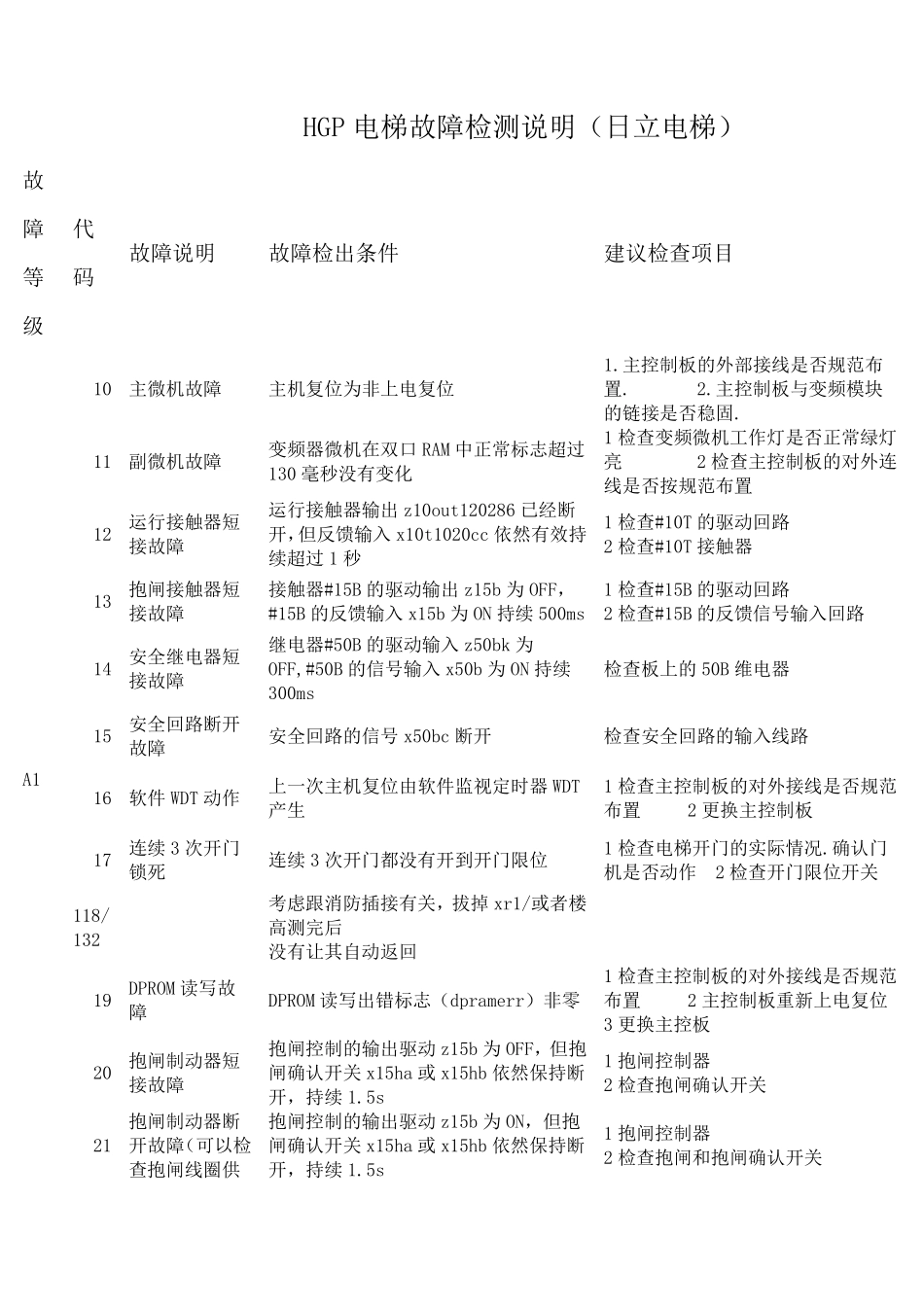

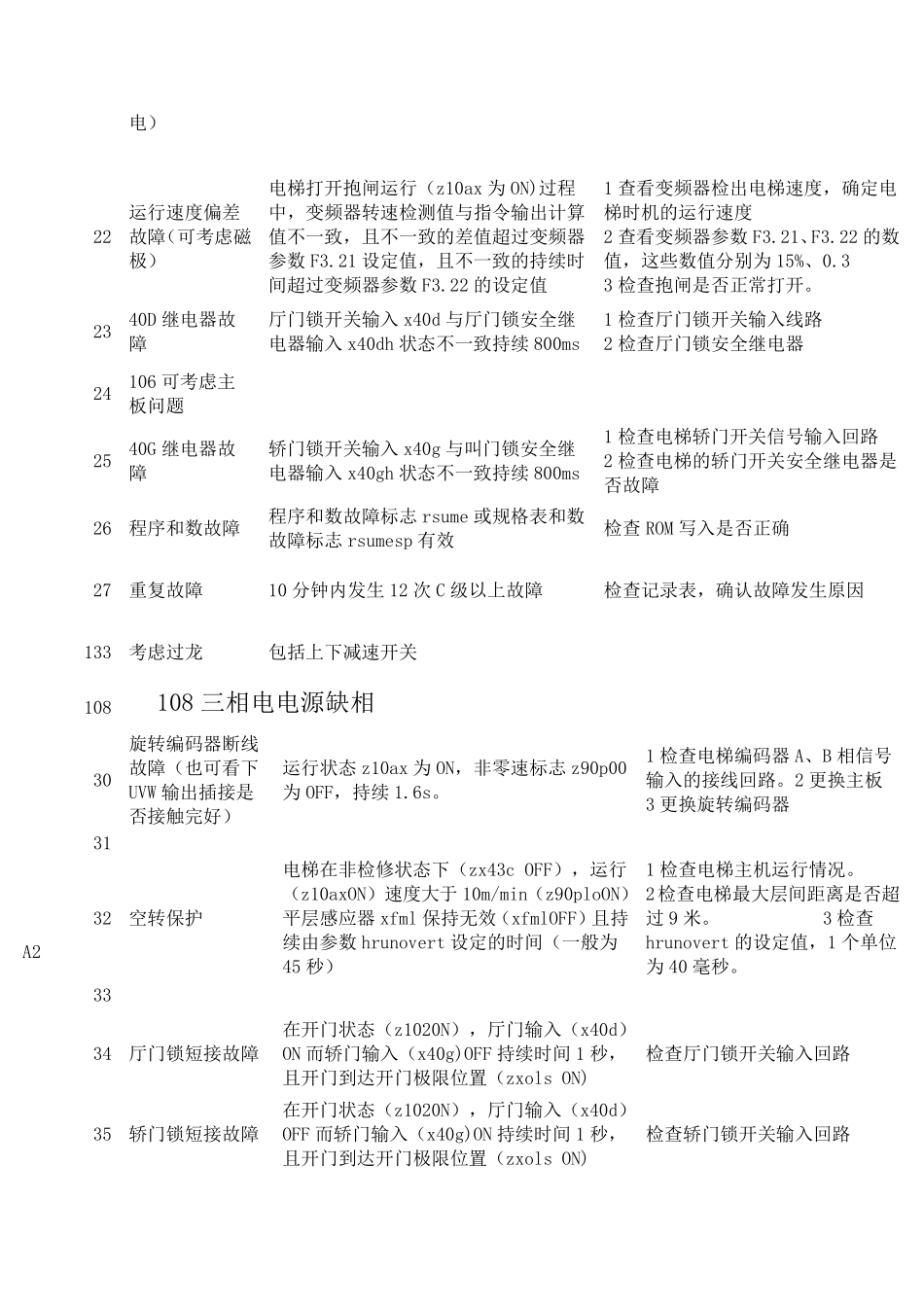

HGP 电梯故障检测说明（日立电梯） 故障等级 代码 故障说明 故障检出条件 建议检查项目 A1 10 主微机故障 主机复位为非上电复位 1.主控制板的外部接线是否规范布置. 2.主控制板与变频模块的链接是否稳固. 11 副微机故障 变频器微机在双口RAM 中正常标志超过130 毫秒没有变化 1 检查变频微机工作灯是否正常绿灯亮 2 检查主控制板的对外连线是否按规范布置 12 运行接触器短接故障 运行接触器输出z10out120286 已经断开，但反馈输入x10t1020cc 依然有效持续超过1 秒 1 检查#10T 的驱动回路 2 检查#10T 接触器 13 抱闸接触器短接故障 接触器#15B 的驱动输出z15b 为OFF，#15B 的反馈输入x15b 为ON 持续500ms 1 检查#15B 的驱动回路 2 检查#15B 的反馈信号输入回路 14 安全继电器短接故障 继电器#50B 的驱动输入z50bk 为OFF,#50B 的信号输入x50b 为ON 持续300ms 检查板上的50B 维电器 15 安全回路断开故障 安全回路的信号x50bc 断开 检查安全回路的输入线路 16 软件WDT 动作 上一次主机复位由软件监视定时器WDT产生 1 检查主控制板的对外接线是否规范布置 2 更换主控制板 17 连续3 次开门锁死 连续3 次开门都没有开到开门限位 1 检查电梯开门的实际情况.确认门机是否动作 2 检查开门限位开关 118/132 考虑跟消防插接有关，拔掉xr1/或者楼高测完后 没有让其自动返回 19 DPROM 读写故障 DPROM 读写出错标志（dpramerr）非零 1 检查主控制板的对外接线是否规范布置 2 主控制板重新上电复位 3 更换主控板 20 抱闸制动器短接故障 抱闸控制的输出驱动z15b 为OFF，但抱闸确认开关x15ha 或x15hb 依然保持断开，持续1.5s 1 抱闸控制器 2 检查抱闸确认开关 21 抱闸制动器断开故障（可 以 检查抱闸线圈 供抱闸控制的输出驱动z15b 为ON，但抱闸确认开关x15ha 或x15hb 依然保持断开，持续1.5s 1 抱闸控制器 2 检查抱闸和 抱闸确认开关 电） 22 运行速度偏差故障（可考虑磁极） 电梯打开抱闸运行（z10ax 为ON)过程中，变频器转速检测值与指令输出计算值不一致，且不一致的差值超过变频器参数F3.21 设定值，且不一致的持续时间超过变频器参数F3.22 的设定值 1 查看变频器检出电梯速度，确定电梯时机的运行速度 2 查看变频器参数F3.21、F3.22 的数值，这些数值分别为15%、0.3 3 检查抱闸是否正常打开。 23 40D 继电器故障 厅门...
