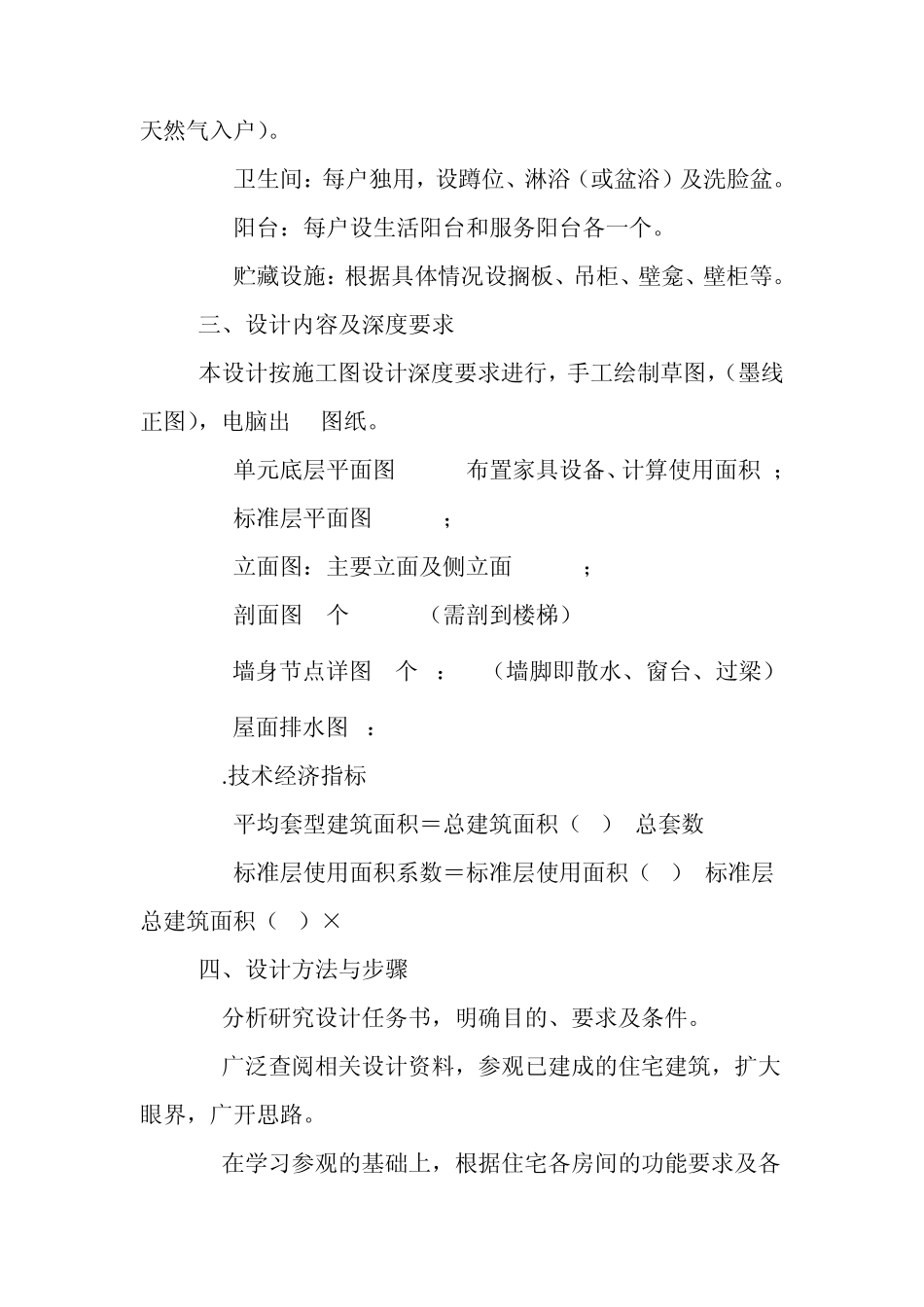

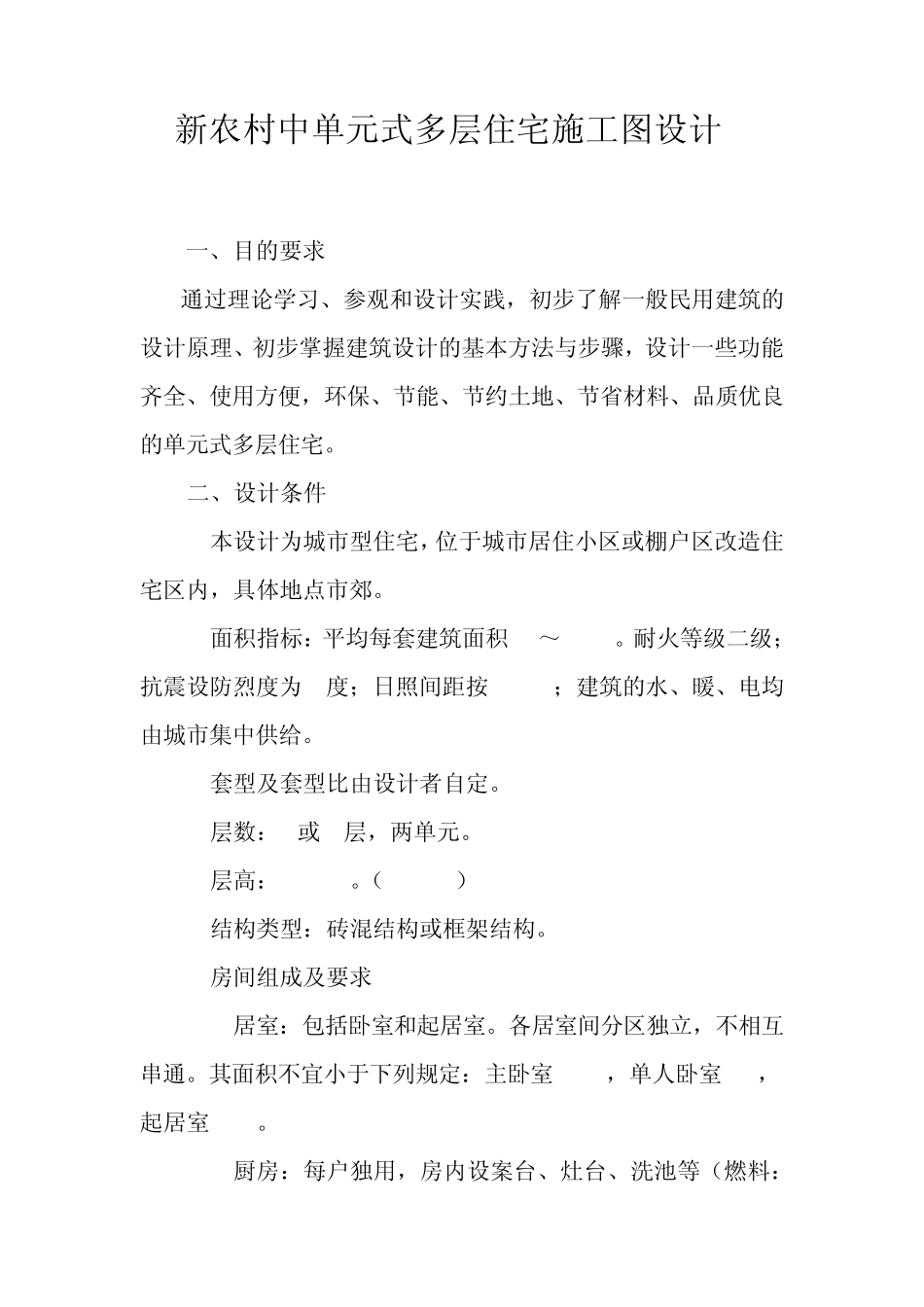

新农村中单元式多层住宅施工图设计 一、目的要求 通过理论学习、参观和设计实践，初步了解一般民用建筑的设计原理、初步掌握建筑设计的基本方法与步骤，设计一些功能齐全、使用方便，环保、节能、节约土地、节省材料、品质优良的单元式多层住宅。 二、设计条件 1.本设计为城市型住宅，位于城市居住小区或棚户区改造住宅区内，具体地点市郊。 2.面积指标：平均每套建筑面积 70～120m2。耐火等级二级；抗震设防烈度为 8度；日照间距按 1:1.5；建筑的水、暖、电均由城市集中供给。 3.套型及套型比由设计者自定。 4.层数：5或 6层，两单元。 5.层高：2800mm。（3000mm） 6.结构类型：砖混结构或框架结构。 7.房间组成及要求 (1)居室：包括卧室和起居室。各居室间分区独立，不相互串通。其面积不宜小于下列规定：主卧室 12m2，单人卧室 9m2，起居室 20m2。 (2)厨房：每户独用，房内设案台、灶台、洗池等（燃料：天然气入户）。 (3)卫生间：每户独用，设蹲位、淋浴（或盆浴）及洗脸盆。 (4)阳台：每户设生活阳台和服务阳台各一个。 (5)贮藏设施：根据具体情况设搁板、吊柜、壁龛、壁柜等。 三、设计内容及深度要求 本设计按施工图设计深度要求进行，手工绘制草图，（墨线正图），电脑出 2#图纸。 1.单元底层平面图 1:50(布置家具设备、计算使用面积)； 2.标准层平面图 1:100； 3.立面图：主要立面及侧立面 1:100； 4.剖面图 1个 1:100（需剖到楼梯） 5.墙身节点详图 3个 1：10（墙脚即散水、窗台、过梁） 6.屋面排水图 1：100 7.技术经济指标 平均套型建筑面积＝总建筑面积（m2）/总套数 标准层使用面积系数＝标准层使用面积（m2）/标准层总建筑面积（m2）×100% 四、设计方法与步骤 1.分析研究设计任务书，明确目的、要求及条件。 2.广泛查阅相关设计资料，参观已建成的住宅建筑，扩大眼界，广开思路。 3.在学习参观的基础上，根据住宅各房间的功能要求及各房间的相互关系进行平面组合设计（比例1:100或1:200） 4.在进行平面组合时，要多思考，多动手（即多画），多修改。 5.在平面组合设计的基础上，进行立面和剖面设计，继续深入，发展为定稿的平、立、剖图。（比例1:100或1:200） 6.节点详图。 五、参考资料 1.《建筑设计资料集》（3）（第二版）中国建筑工业出版社,1994 2.《住宅建筑设计原理》朱昌廉主编 中国建筑工业出版社,1999 3.《房屋建筑学》付云松主编.中国水利水电出版社,2009 4....
