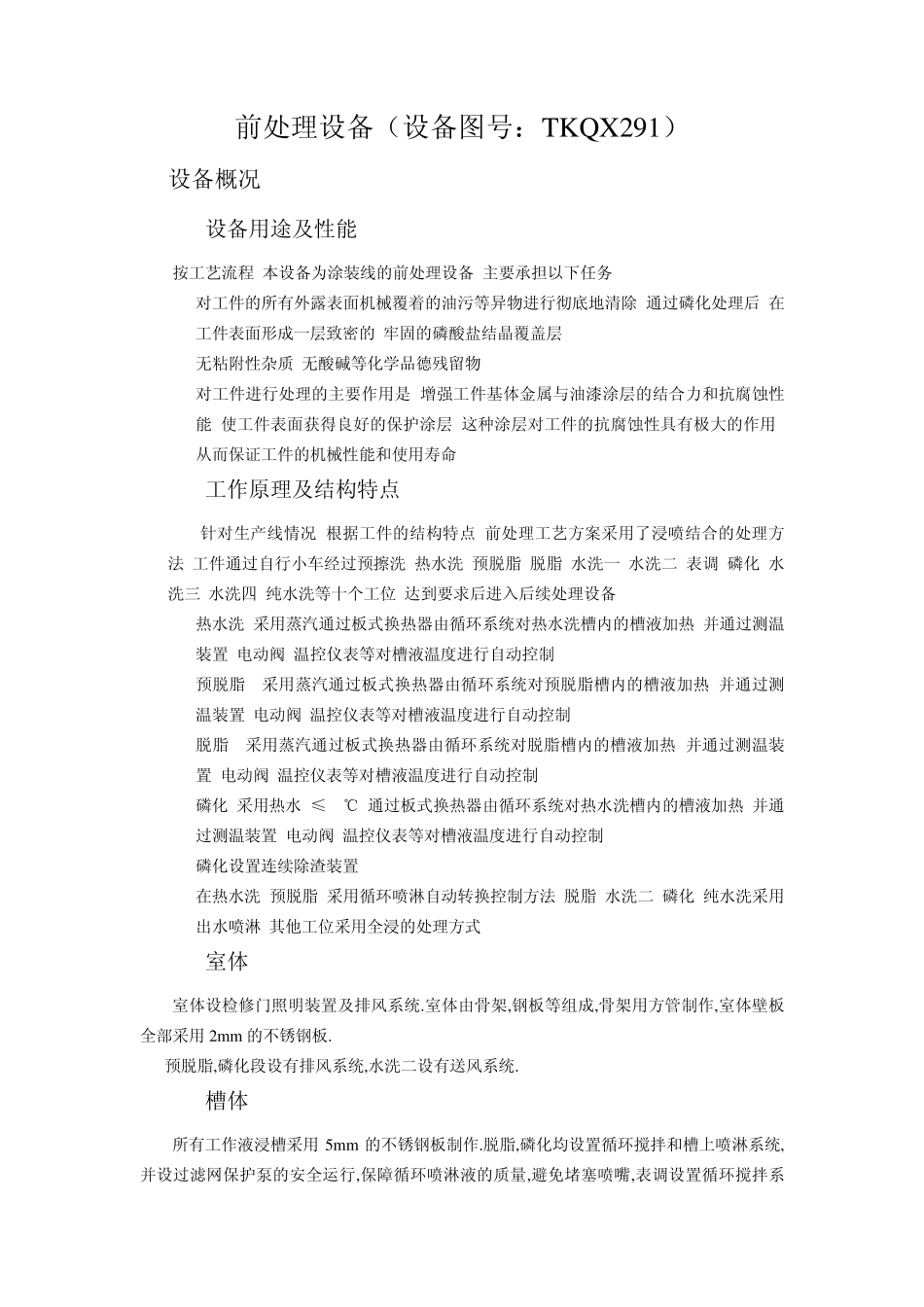

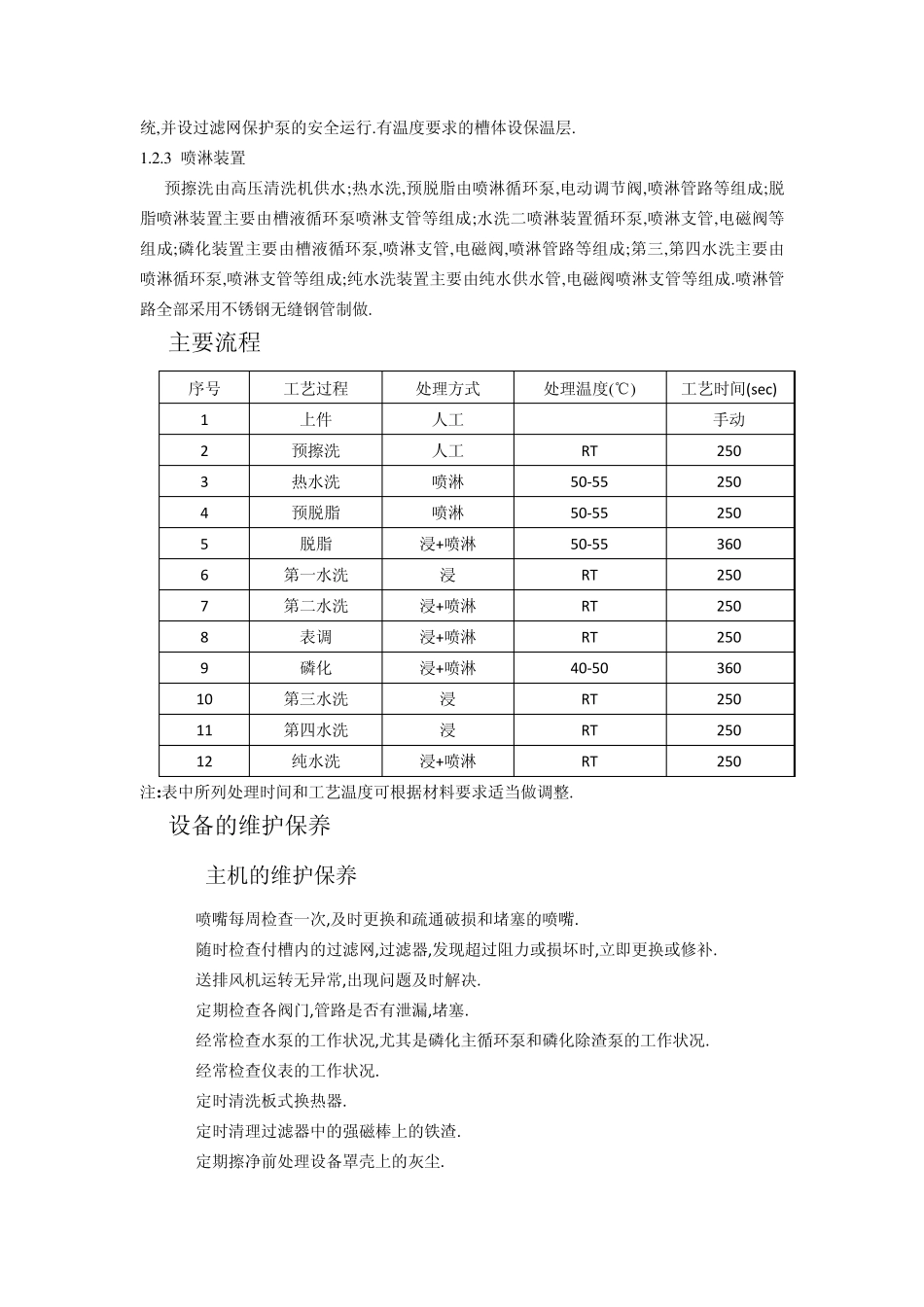

前处理设备（设备图号：TKQX291） 1. 设备概况 1.1 设备用途及性能 按工艺流程,本设备为涂装线的前处理设备,主要承担以下任务: (1) 对工件的所有外露表面机械覆着的油污等异物进行彻底地清除.通过磷化处理后,在工件表面形成一层致密的,牢固的磷酸盐结晶覆盖层. (2) 无粘附性杂质,无酸碱等化学品德残留物. 对工件进行处理的主要作用是:增强工件基体金属与油漆涂层的结合力和抗腐蚀性能,使工件表面获得良好的保护涂层.这种涂层对工件的抗腐蚀性具有极大的作用.从而保证工件的机械性能和使用寿命. 1.2 工作原理及结构特点 针对生产线情况,根据工件的结构特点,前处理工艺方案采用了浸喷结合的处理方法.工件通过自行小车经过预擦洗,热水洗,预脱脂,脱脂,水洗一,水洗二,表调,磷化,水洗三,水洗四,纯水洗等十个工位,达到要求后进入后续处理设备. (1) 热水洗,采用蒸汽通过板式换热器由循环系统对热水洗槽内的槽液加热,并通过测温装置,电动阀,温控仪表等对槽液温度进行自动控制; (2) 预脱脂, 采用蒸汽通过板式换热器由循环系统对预脱脂槽内的槽液加热,并通过测温装置,电动阀,温控仪表等对槽液温度进行自动控制; (3) 脱脂, 采用蒸汽通过板式换热器由循环系统对脱脂槽内的槽液加热,并通过测温装置,电动阀,温控仪表等对槽液温度进行自动控制; (4) 磷化,采用热水(≤70℃)通过板式换热器由循环系统对热水洗槽内的槽液加热,并通过测温装置,电动阀,温控仪表等对槽液温度进行自动控制; (5) 磷化设置连续除渣装置. (6) 在热水洗,预脱脂,采用循环喷淋自动转换控制方法,脱脂,水洗二,磷化,纯水洗采用出水喷淋,其他工位采用全浸的处理方式. 1.2.1 室体 室体设检修门照明装置及排风系统.室体由骨架,钢板等组成,骨架用方管制作,室体壁板全部采用 2mm 的不锈钢板. 预脱脂,磷化段设有排风系统,水洗二设有送风系统. 1.2.2 槽体 所有工作液浸槽采用 5mm 的不锈钢板制作.脱脂,磷化均设置循环搅拌和槽上喷淋系统,并设过滤网保护泵的安全运行,保障循环喷淋液的质量,避免堵塞喷嘴,表调设置循环搅拌系 统,并设过滤网保护泵的安全运行.有温度要求的槽体设保温层. 1.2.3 喷淋装置 预擦洗由高压清洗机供水;热水洗,预脱脂由喷淋循环泵,电动调节阀,喷淋管路等组成;脱脂喷淋装置主要由槽液循环泵喷淋支管等组成;水洗二喷淋装置循环泵,喷淋支管,电磁阀等组成;磷化装置主要由槽液循环泵,喷淋支管,电磁阀,喷淋管路等组成;第三,第四水洗主要由喷淋循环...
