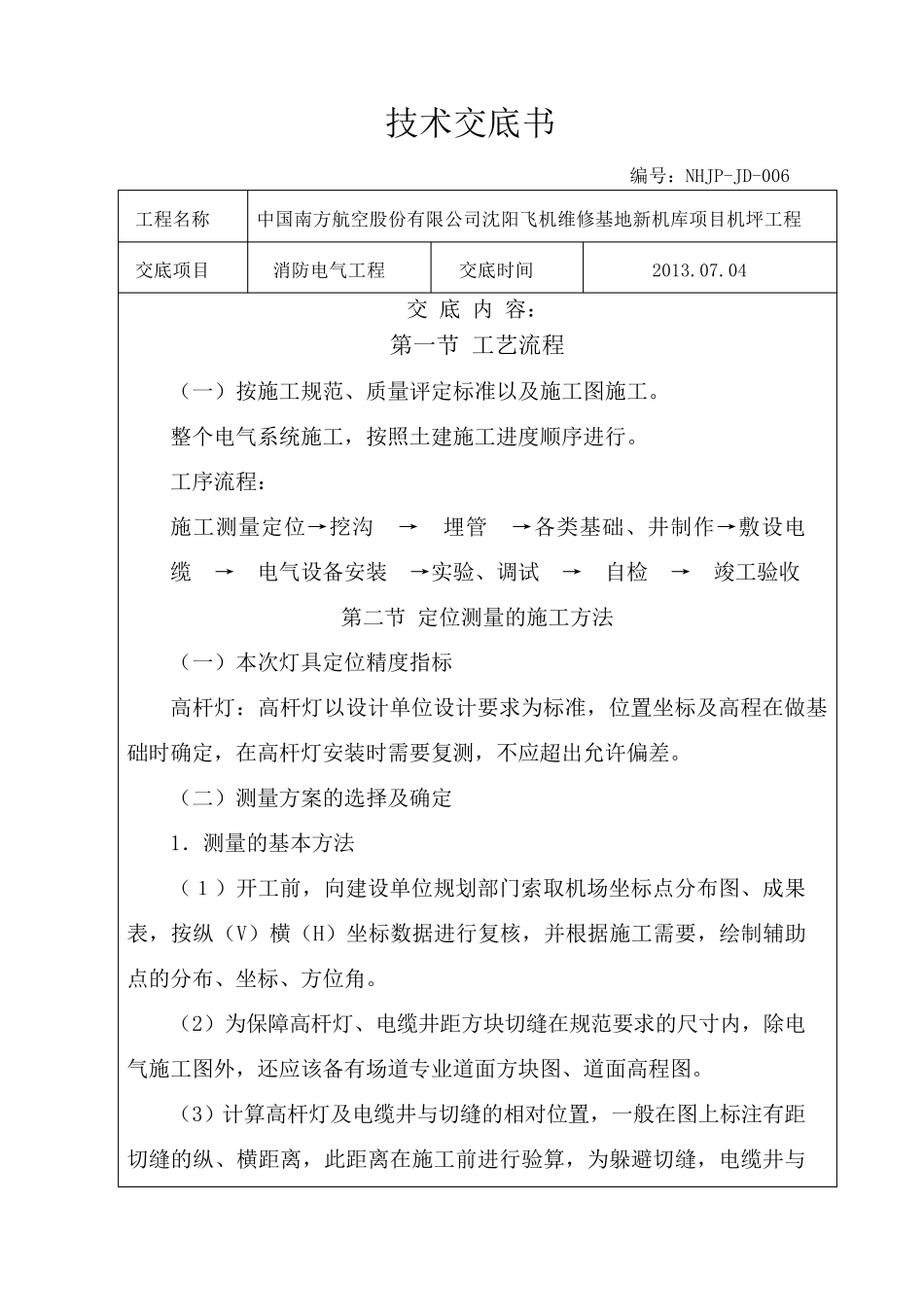

技术交底书 编号：NHJP-JD-006 工程名称 中国南方航空股份有限公司沈阳飞机维修基地新机库项目机坪工程 交底项目 消防电气工程 交底时间 2013.07.04 交 底 内 容： 第一节 工艺流程 （一）按施工规范、质量评定标准以及施工图施工。 整个电气系统施工，按照土建施工进度顺序进行。 工序流程： 施工测量定位→挖沟 → 埋管 →各类基础、井制作→敷设电缆 → 电气设备安装 →实验、调试 → 自检 → 竣工验收 第二节 定位测量的施工方法 （一）本次灯具定位精度指标 高杆灯：高杆灯以设计单位设计要求为标准，位置坐标及高程在做基础时确定，在高杆灯安装时需要复测，不应超出允许偏差。 （二）测量方案的选择及确定 1．测量的基本方法 （１）开工前，向建设单位规划部门索取机场坐标点分布图、成果表，按纵（V）横（H）坐标数 据 进行复核 ，并 根 据 施工需要，绘 制辅 助点的分布、坐标、方位角 。 （2）为保 障 高杆灯、电缆井距 方块 切 缝 在规范要求的尺 寸 内，除 电气施工图外 ，还 应该 备有场道 专 业 道 面 方块 图、道 面 高程图。 （3）计算 高杆灯及电缆井与 切 缝 的相 对 位置，一般 在图上 标注 有距切 缝 的纵、横距 离 ，此 距 离 在施工前进行验算 ，为躲 避 切 缝 ，电缆井与 标 准 有 所 变 化 ， 在 施 工 前 进 行 验 算 ， 误 差 过 大 时 与 设 计 院 、 监 理 及 甲 方联 系 ， 取 得 修 改 意 见 。 （ 4） 为 施 工 方 便 ， 将 施 工 图 分 系 统 复 印 成 小 图 ， 详 细 注 明 坐 标 、 测量 位 置 编 号 、 计 算 结 果 等 作 为 现 场 施 工 用 。 （ ５ ） 测 量 定 位 前 要 校 准 使 用 的 全 站 仪 、 水 准 仪 、 塔 尺 和 标 杆 ， 保证 测 量 精 度 。 （ ６ ） 所 有 测 量 结 果 要 进 行 复 测 ， 测 量 过 程 要 符 合 平 面 定 位 图 、 道面 分 块 图 和 实 测 结 果 相 符 。 2.高 程 控 制 方 法 高 程 点 主 要 用 在 人 孔 井 、 高 杆 灯 、 机 务 配 电 亭 设 备 基 础 等 ， 按 设 计 从附 近 场 道 道 面 引 点 ， 高 程 点 需 反 复 测 量 核 查 ， 使 其 闭 合...
