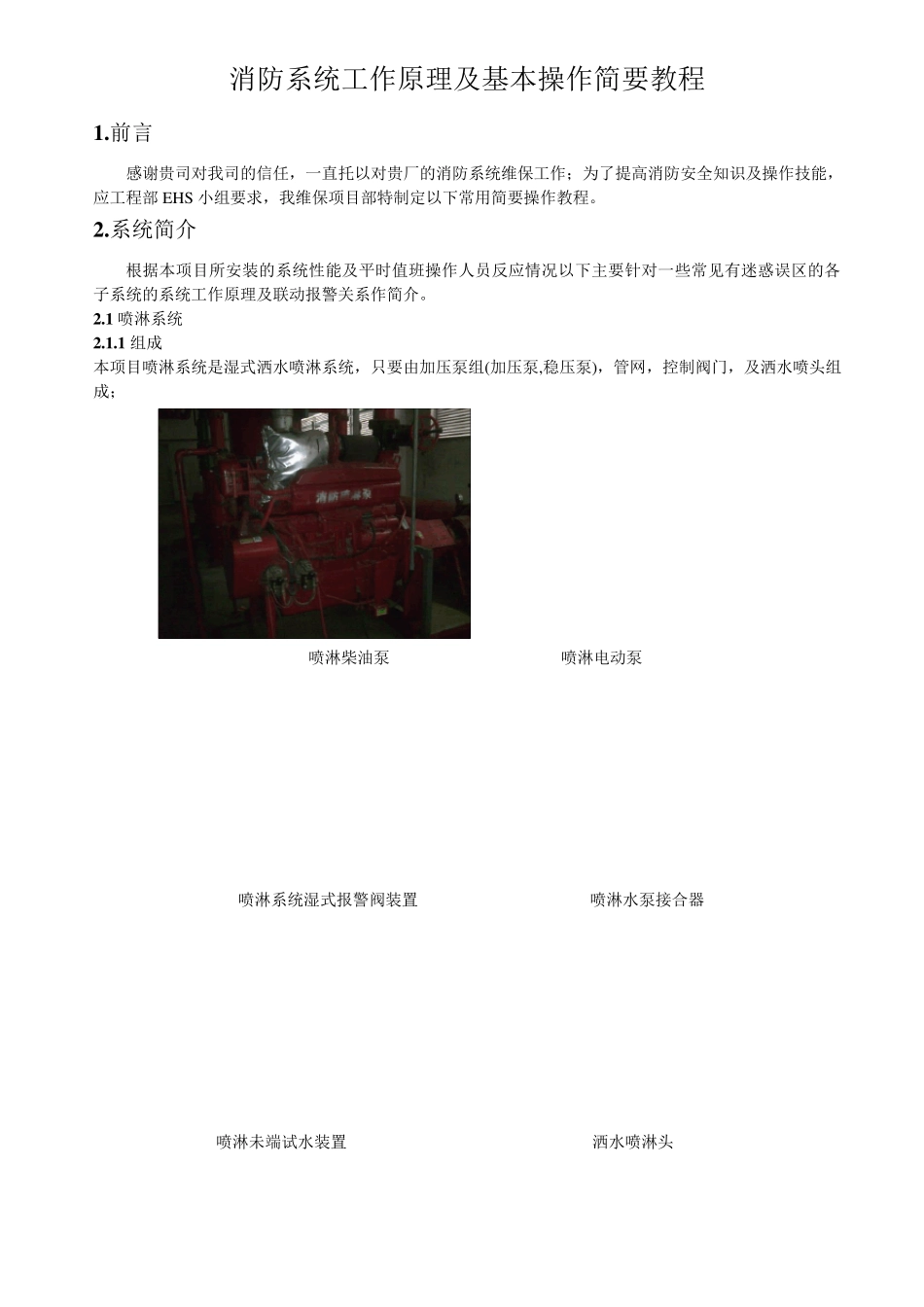

消防系统工作原理及基本操作简要教程 1 .前言 感谢贵司对我司的信任，一直托以对贵厂的消防系统维保工作；为了提高消防安全知识及操作技能，应工程部EHS小组要求，我维保项目部特制定以下常用简要操作教程。 2 .系统简介 根据本项目所安装的系统性能及平时值班操作人员反应情况以下主要针对一些常见有迷惑误区的各子系统的系统工作原理及联动报警关系作简介。 2 .1 喷淋系统 2 .1 .1 组成 本项目喷淋系统是湿式洒水喷淋系统，只要由加压泵组(加压泵,稳压泵)，管网，控制阀门，及洒水喷头组成； 喷淋柴油泵 喷淋电动泵 喷淋系统湿式报警阀装置 喷淋水泵接合器 喷淋未端试水装置 洒水喷淋头 喷淋系统雨淋阀 电动泵控制柜 柴油泵控制柜 2 .1 .2 工作原理 系统正常工作下，由加压泵组自动保持供给管网（设计压力下）的水压，其动作灭火工作原理只要是靠未端的洒水喷头热敏元件（水银玻璃柱）爆破来灭火；普通喷头一般在高于68℃下水银玻璃柱爆破,继而喷水灭火,(一些特殊场合其喷头设计温度不同,如本项目中的厨房安装的是94℃的喷头). 2 .1 .3 联动关系 当喷头爆破洒水灭火时,管网压力降低,这时安装于管网的水流指示器被管网水流冲击动作及压力开关动作,消防中心主机收到动作报警信号,(从水流模块的报警编号可分辩出火灾区域),这时由报警主机联动区域声光(或警铃)进行警报工作,并联动水泵启动形成继续不断供水灭火. 2 .2 消火栓系统 2 .2 .1 组成 消火栓系统只要由加压泵组(加压泵,稳压泵),管网,控制阀门,及消火栓(分室外,室内)组成; 卧式消防栓泵 水泵控制柜 消防水泵接合器 室内消火栓内观 室内消火栓外观 室外消火栓 2 .2 .2 工作原理 系统正常工作下,由加压泵组自动保持供给管网（设计压力下）的水压，消火栓不是自动喷水灭火的,只要是由火灾现场人员自启动进行灭火, 2.2.3 联动关系 发现火灾时应先按破消火栓附近的破玻按钮进行报警到消防中心,这时消防中心会收到报警信号(控制中心可从报警编码地址分出火灾区域),继而消防报警主机会联动警报系统(声光或警铃)并联动启动水泵.进行继续供水灭火. 2.3 火灾报警控制系统 本章节是主要学习的的教程,特别是消防中心值班人员,必须掌握以下操作技能. 2.3.1 组成 本项目选用HONEYWELL 报警系统,主要由报警主机,联机电脑,报警线路,报警设备,警报设备组成.报警控制主机还分联有广播控制系统,电话控制系统.,同时还带有很多分项主机如气体报警主...
