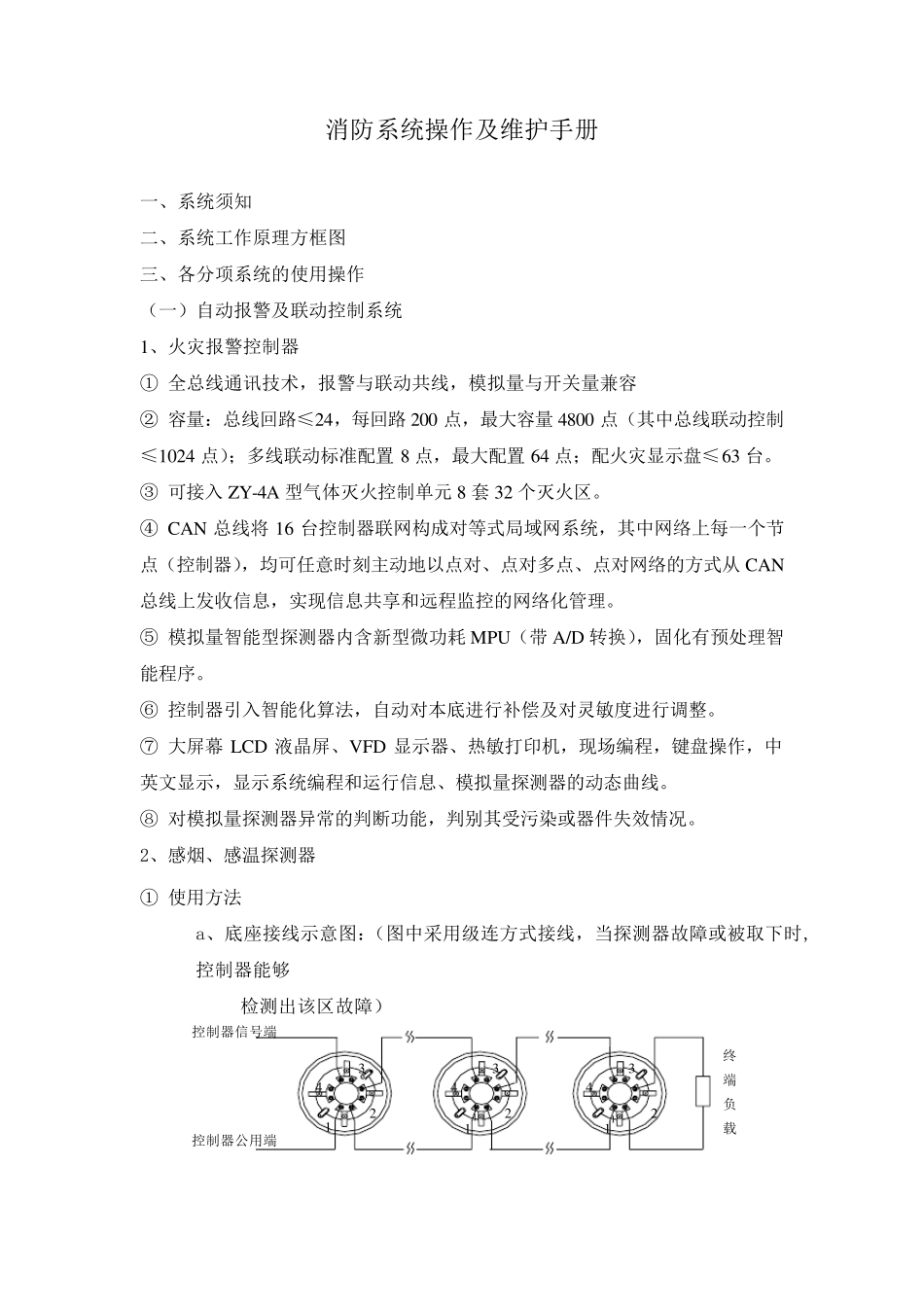

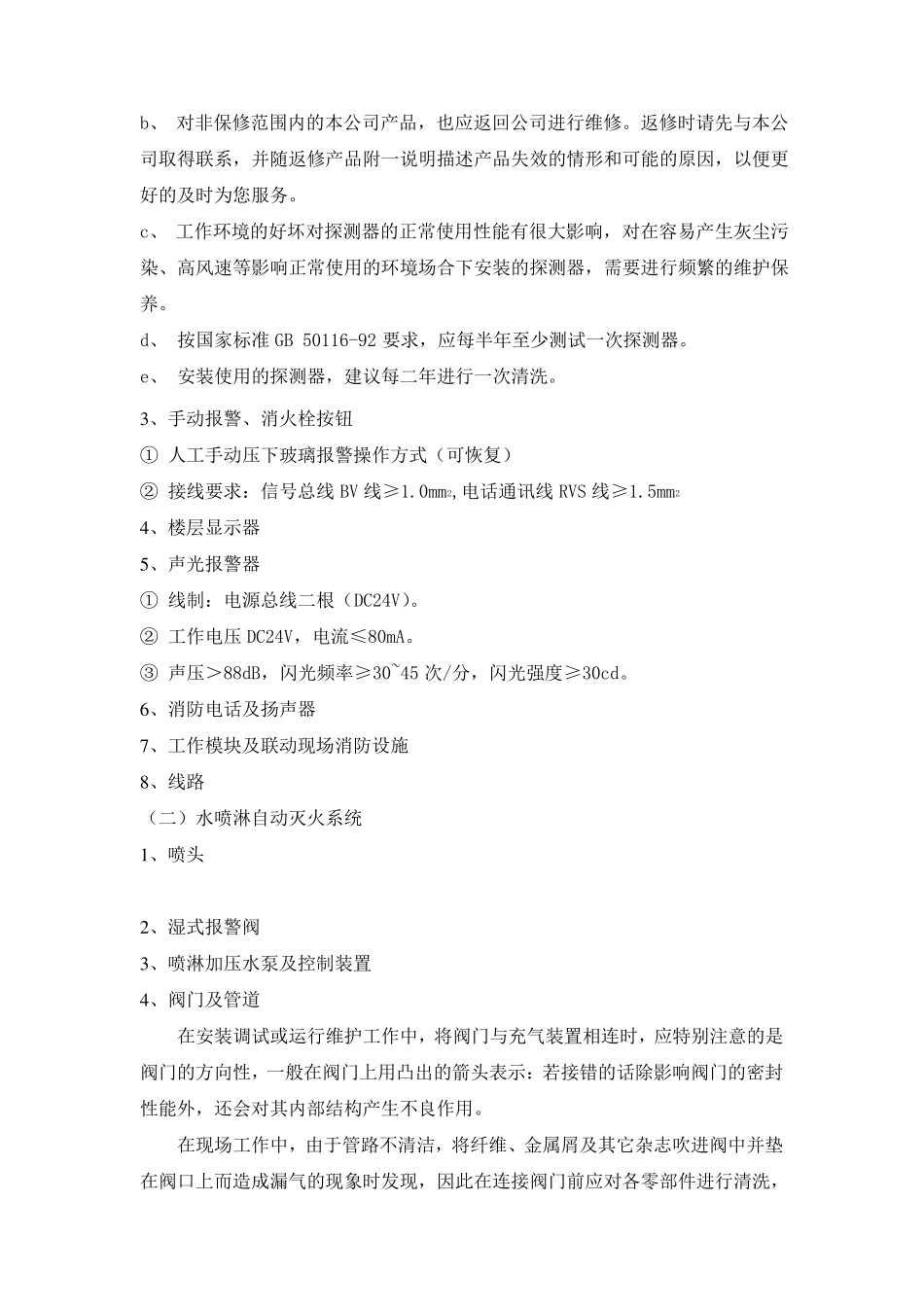

消防系统操作及维护手册 一、系统须知 二、系统工作原理方框图 三、各分项系统的使用操作 （一）自动报警及联动控制系统 1、火灾报警控制器 ① 全总线通讯技术，报警与联动共线，模拟量与开关量兼容 ② 容量：总线回路≤24，每回路200 点，最大容量4800 点（其中总线联动控制≤1024 点）；多线联动标准配置 8 点，最大配置 64 点；配火灾显示盘≤63 台。 ③ 可接入 ZY-4A 型气体灭火控制单元 8 套 32 个灭火区。 ④ CAN 总线将 16 台控制器联网构成对等式局域网系统，其中网络上每一个节点（控制器），均可任意时刻主动地以点对、点对多点、点对网络的方式从 CAN总线上发收信息，实现信息共享和远程监控的网络化管理。 ⑤ 模拟量智能型探测器内含新型微功耗MPU（带A/D 转换），固化有预处理智能程序。 ⑥ 控制器引入智能化算法，自动对本底进行补偿及对灵敏度 进行调 整 。 ⑦ 大屏 幕LCD 液 晶 屏 、VFD 显示器、热 敏打 印 机 ，现场 编 程，键 盘操作，中英 文 显示，显示系统编 程和运 行信息、模拟量探测器的动态 曲 线。 ⑧ 对模拟量探测器异 常 的判 断 功能，判 别 其受 污 染 或 器件 失 效 情 况 。 2、感 烟 、感 温 探测器 ① 使用方法 a、底座 接线示意图：（图中采 用级 连 方式接线，当 探测器故 障 或 被 取 下 时,控制器能够 检 测出 该 区故 障 ） 终 端 负 载 控制器公 用端 控制器信号 端 1 1 1 4 3 2 1 4 3 2 1 4 3 2 b、 接线方式：无极性两线制（3）端和（1）端。 ② 终端负载 a、接入JB-QB-W10X 火灾自动报警系统中时终端负载为10KΩ/0.25W 电阻。 b、通过智能接口模块 JK-02B 接入智能二总线火灾自动报警系统中时终端 负载为47KΩ/0.25W 电阻。 c、接入日探（NK 及 NITTAN）多线制报警 系统（5 区机至 40 区机）时,应选用日探 提供的终端负载或向我公司进行咨询。 d、接入其它报警或监控系统时,根据接入系统的要求选择终端负载的有无和大小。 e、测试方法及接线图（见右图） ③ 注意事项 a、 不适用于燃烧时完全产生黑烟的场所，及燃烧时无烟或极少产生烟的场所。 b、 不可将 DC24V 电压直接接入探测器，否则将导致探测器损坏。 c、 确认探测器与控制器连接无误后接通电源，该探测器的红色指示灯在30 秒钟内进行闪烁。 d、 探测器处于火警状态下时，...
