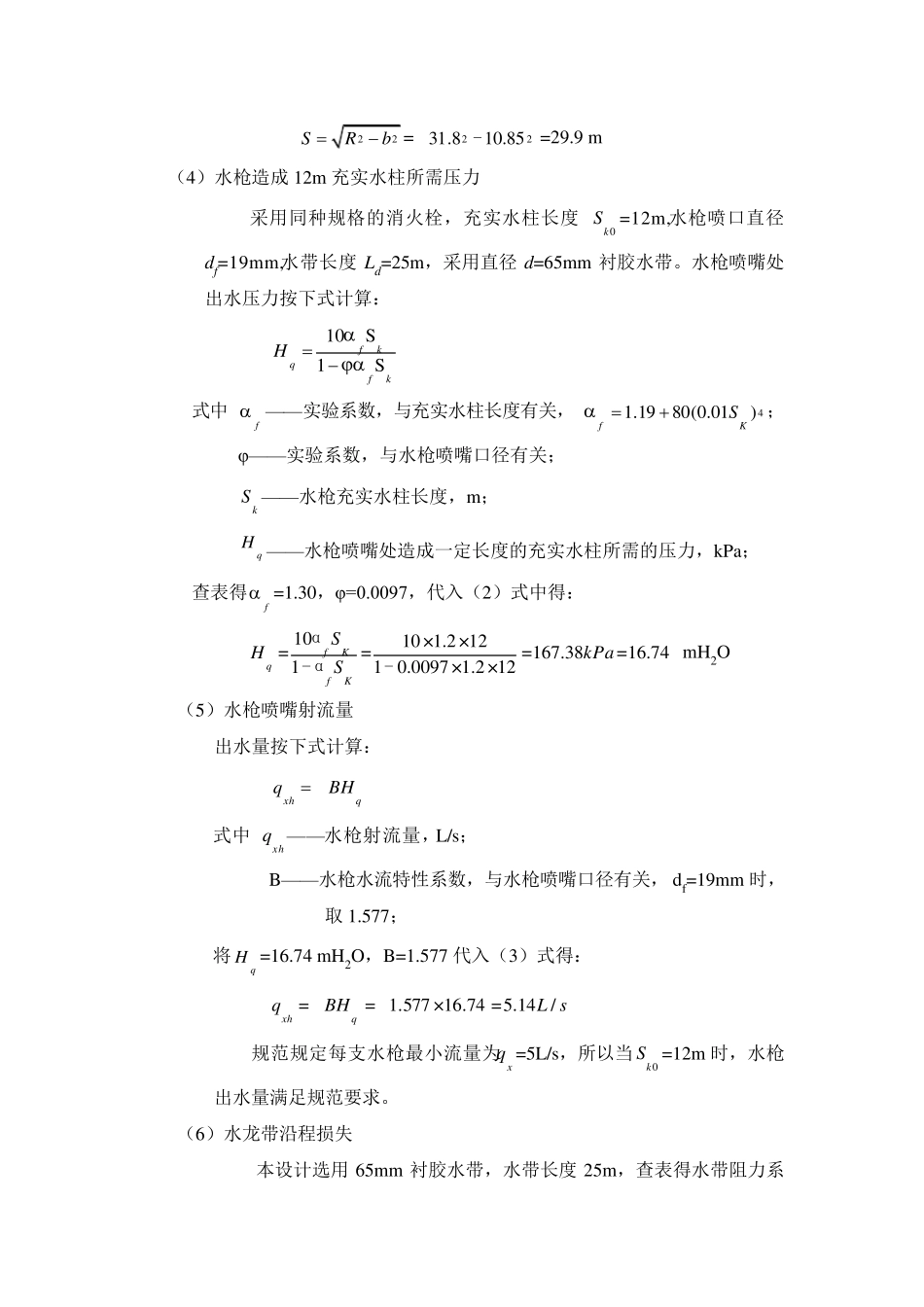

一、工程概况 锦怡酒店位于重庆市大杨石组团九龙镇，杨家坪城市核心商业区，该建筑属餐饮、办公、酒店类建筑，分 1#楼和 2#楼，1#楼为酒店，共十七层，2#楼为办公楼，共 20 层。地下三层为设备层、车库，地下二层车库，地下一层为酒店配套的餐饮等。1#楼一层为大堂，二层至四层为咖啡、餐饮等，五层以上为客房；2#楼一层以上均为办公。建筑绝对标高74.55m。 二、设计范围 根据设计任务书要求，主要针对该建筑室内消火栓系统进行设计。 三、设计依据 1.建设单位提供的地形图，选址位置； 2.建筑专业图纸； 3.《建筑设计防火规范》GB50016-2006； 4.《高层民用建筑设计防火规范》GB50045-95 (2005 年版)； 5.《汽车库、修车库、停车场设计防火规范》GB50067-97 6.《建筑给水排水设计手册》 （第 2 册 建筑给水排水 第二版） 7.《中国消防工程手册》 蒋永琨主编 8.国家强制执行的标准，法规及有关规定 四、设计内容 4.1 设计方案 本建筑为一类高层建筑，耐火等级为一级，市政给水压力为 0.35MPa，不能满足高层建筑防火给水所需压力，所以本系统采用临时高压消防给水系统，着火前 10min 灭火是由水箱供水，以后供水是由地下室的消防水泵从消底层贮水池抽水加压供水。 方案一：分区消防给水给水系统 1#楼-3~8 层为低区消火栓系统，9~17 层为高区消火栓系统；2#楼-3~10楼为低区火栓系统，11~20 层为高区消火栓系统。 方案二：不分区消防给水系统 不进行分区，直接由消防水泵供给整个建筑消火栓系统。 消防分区能更好利用市政给水压力，减小泵的负荷，更加节能。消火栓出口压力得到较好控制。但本建筑高度74.55m（不算塔楼），最底层所承受静压力不大于1.00MPa，根据规范可不分区，但底部几层消火栓出口压力可能超过0.5MPa，所以要采取减压措施。综上，整个消火栓系统由消防泵、消防管网、减压设备、消防栓、水泵接合器、底层贮水池和屋顶水箱组成。 4.2 消防设备及附件设计 4.2.1 消火栓 （1）消火栓充实水柱长度确定 根据《建筑设计防火规范》GB 50016—2006（下文简称《低规》）第 8.4.3条规定，水枪的充实水柱应经计算确定，甲、乙类厂房、层数超过6 层的公共建筑和层数超过4 层的厂房（仓库），不应小于10m；故本建筑的充实水柱长度不应小于10m，即0kS ≥10m。本设计取充实水柱长度12m。 （2）消火栓保护半径的确定 消火栓保护半径按下式计算： dsRLL 式中 R——消火栓保护半径，m； Ld...
