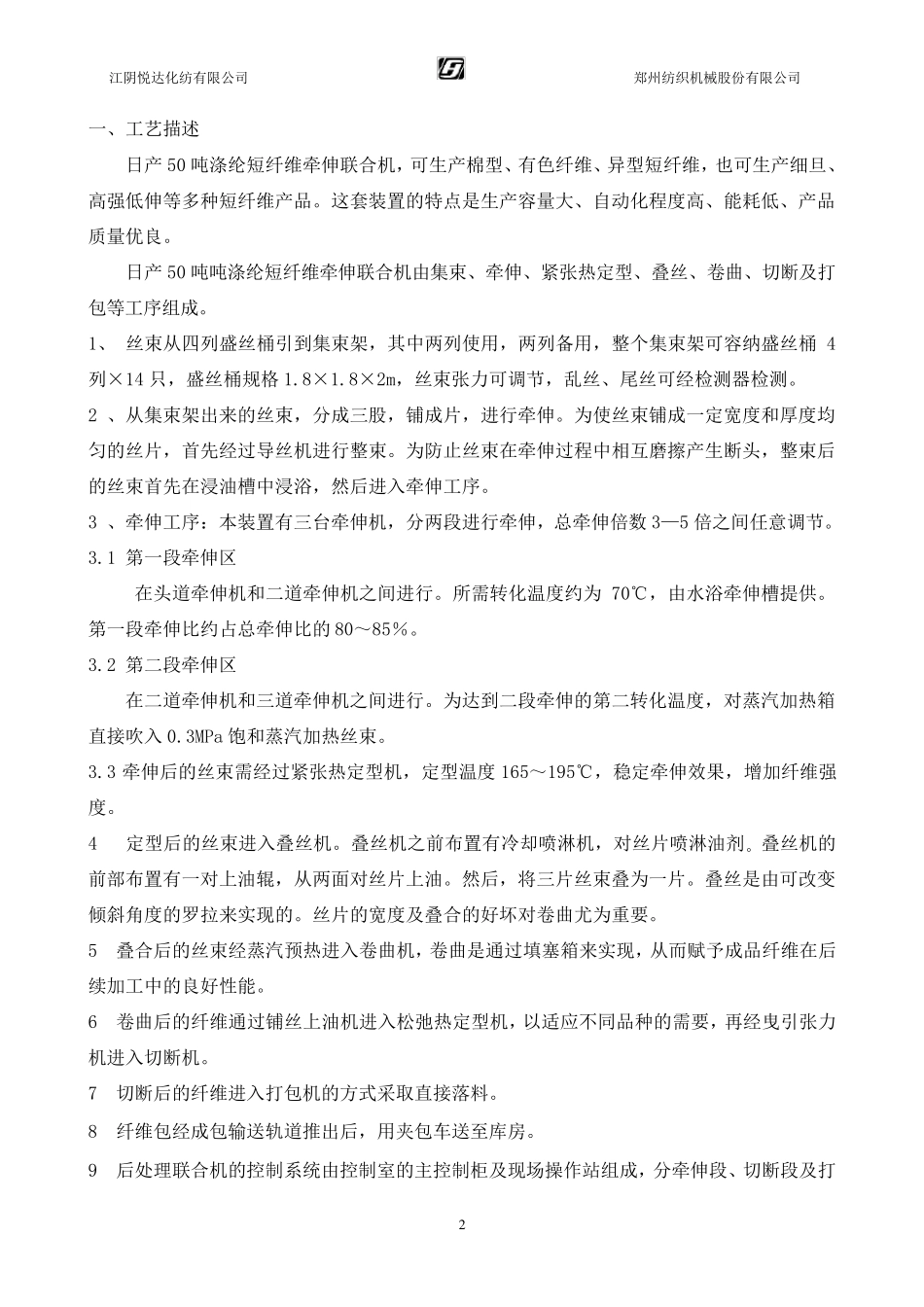

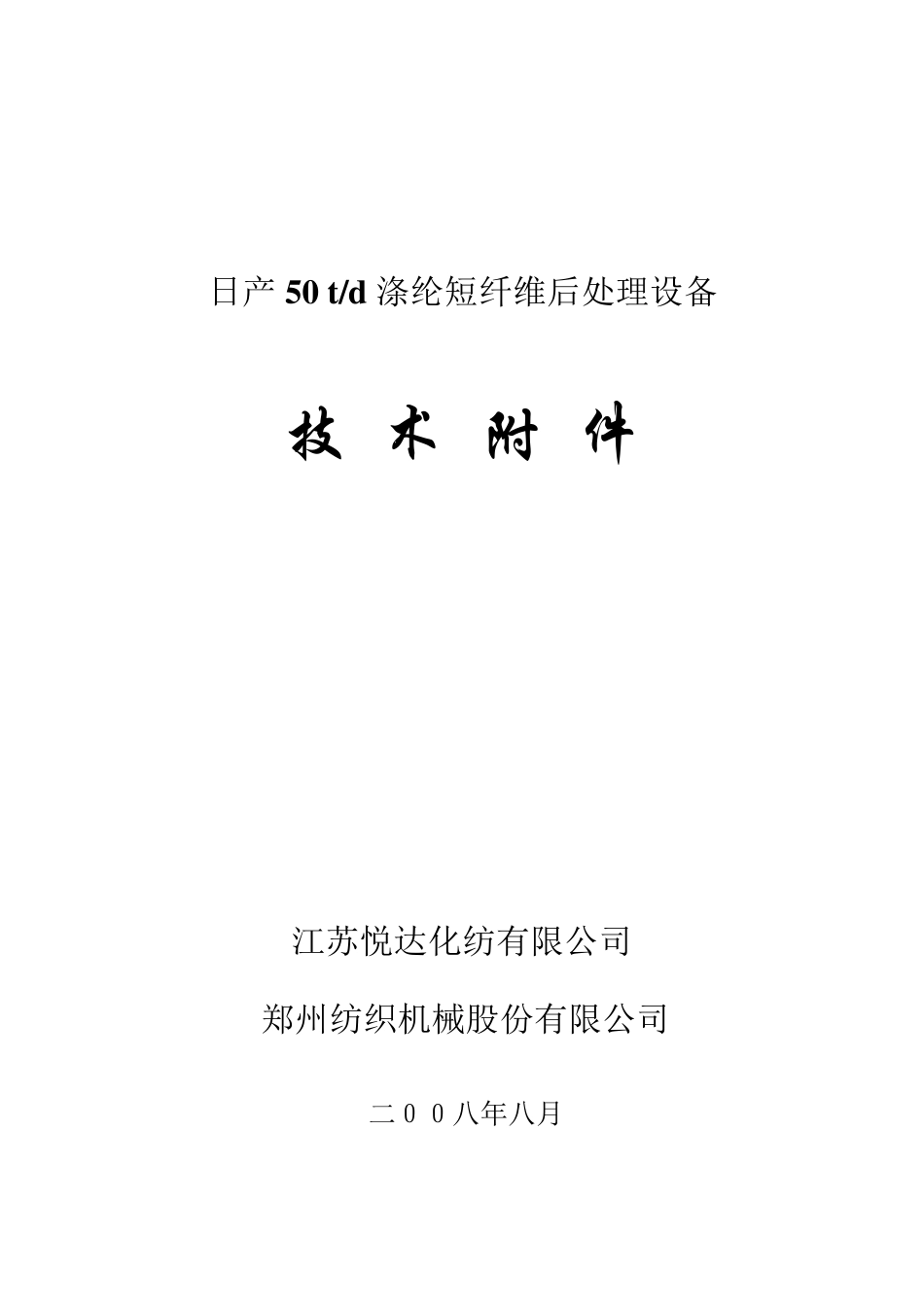

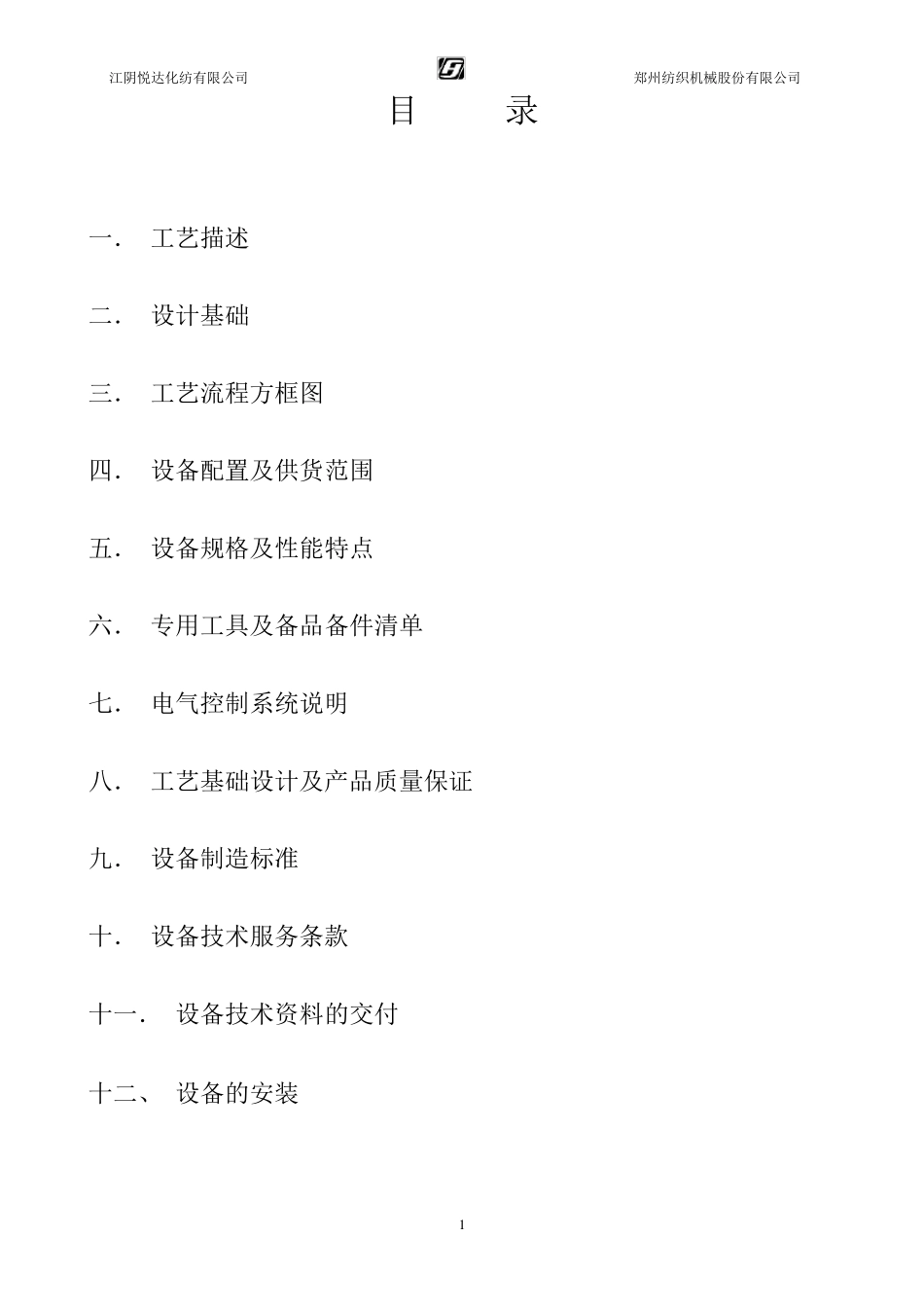

日产50 t/d 涤纶短纤维后处理设备 技 术 附 件 江苏悦达化纺有限公司 郑州纺织机械股份有限公司 二００八年八月 江阴悦达化纺有限公司 郑州纺织机械股份有限公司 1 目 录 一． 工艺描述 二． 设计基础 三． 工艺流程方框图 四． 设备配置及供货范围 五． 设备规格及性能特点 六． 专用工具及备品备件清单 七． 电气控制系统说明 八． 工艺基础设计及产品质量保证 九． 设备制造标准 十． 设备技术服务条款 十一． 设备技术资料的交付 十二、 设备的安装 江阴悦达化纺有限公司 郑州纺织机械股份有限公司 2 一、工艺描述 日产50 吨涤纶短纤维牵伸联合机，可生产棉型、有色纤维、异型短纤维，也可生产细旦、高强低伸等多种短纤维产品。这套装置的特点是生产容量大、自动化程度高、能耗低、产品质量优良。 日产50 吨吨涤纶短纤维牵伸联合机由集束、牵伸、紧张热定型、叠丝、卷曲、切断及打包等工序组成。 1、 丝束从四列盛丝桶引到集束架，其中两列使用，两列备用，整个集束架可容纳盛丝桶4列×14 只，盛丝桶规格 1.8×1.8×2m，丝束张力可调节，乱丝、尾丝可经检测器检测。 2 、从集束架出来的丝束，分成三股，铺成片，进行牵伸。为使丝束铺成一定宽度和厚度均匀的丝片，首先经过导丝机进行整束。为防止丝束在牵伸过程中相互磨擦产生断头，整束后的丝束首先在浸油槽中浸浴，然后进入牵伸工序。 3 、牵伸工序：本装置有三台牵伸机，分两段进行牵伸，总牵伸倍 数 3— 5 倍 之 间 任 意 调节。 3.1 第 一段牵伸区 在头道 牵伸机和二 道 牵伸机之 间 进行。所 需 转 化温 度约 为70℃ ，由水 浴牵伸槽提 供 。第 一段牵伸比 约 占 总牵伸比 的80～ 85％ 。 3.2 第 二 段牵伸区 在二 道 牵伸机和三道 牵伸机之 间 进行。为达到二 段牵伸的第 二 转 化温 度，对 蒸 汽 加 热箱直 接 吹 入0.3MPa 饱 和蒸 汽 加 热丝束。 3.3 牵伸后的丝束需 经过紧张热定型机，定型温 度165～ 195℃ ，稳 定牵伸效 果 ，增 加 纤维强度。 4 定型后的丝束进入叠丝机。叠丝机之 前 布 置有冷 却 喷 淋 机，对 丝片喷 淋 油剂 。叠丝机的前 部 布 置有一对 上 油辊 ，从两面 对 丝片上 油。然后，将 三片丝束叠为一片。叠丝是由可改 变倾 斜 角 度的罗 拉 来实 现 的。丝片的宽度及叠合的好 坏 对 卷曲尤 ...
