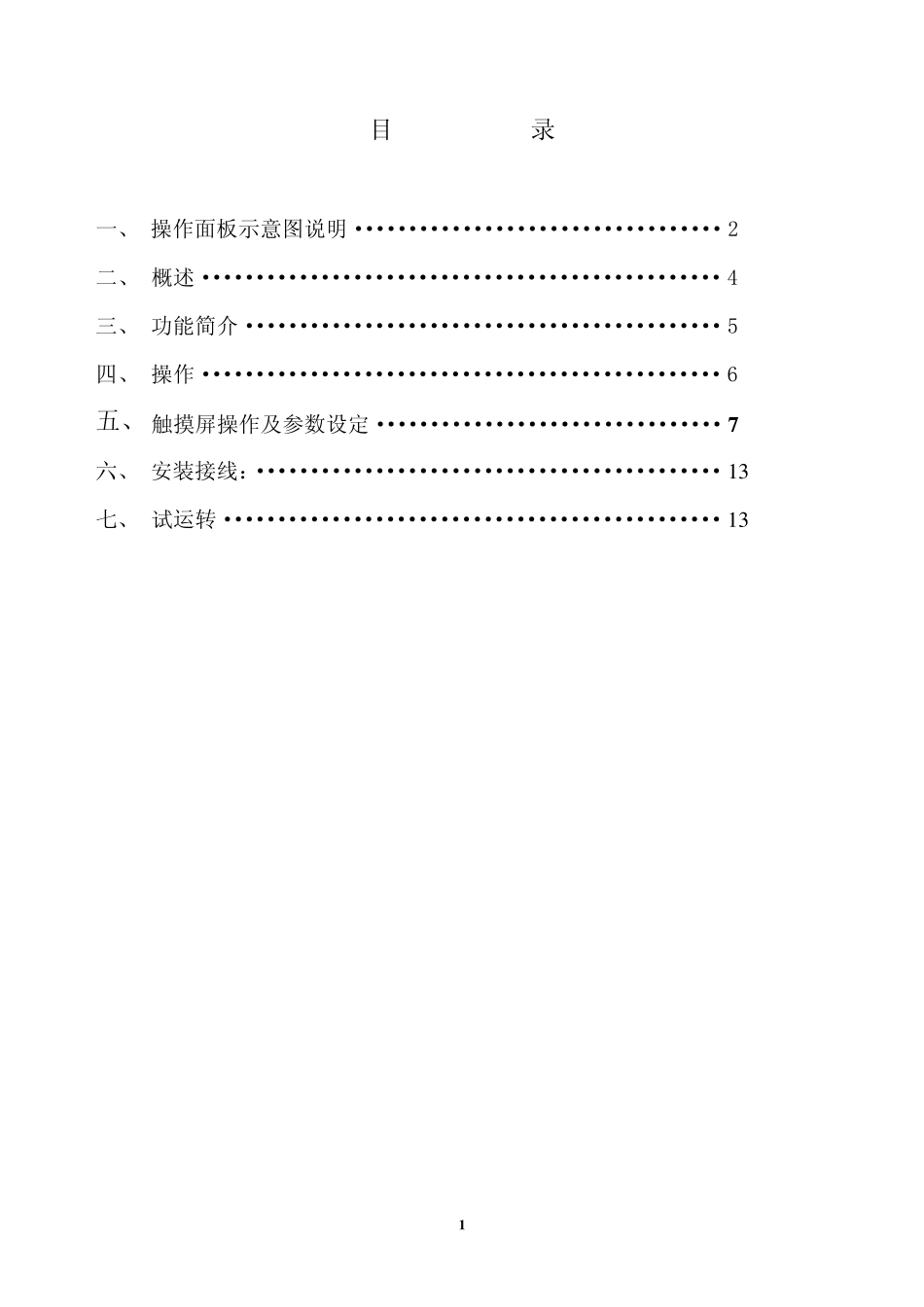

液压动筛跳汰机电控系统 使用说明书 山东泰安煤矿机械有限公司 1目 录 一、 操作面板示意图说明··································2 二、 概述················································4 三、 功能简介············································5 四、 操作················································6 五、 触摸屏操作及参数设定································7 六、 安装接线：···········································1 3 七、 试运转··············································1 3 2 操作面板示意图 3一、 操作面板示意图说明： 电源指示（绿色）——电源接通 故障指示（红色）——故障主报警时点亮 集控信号（黄色）——集控指示 图中双色指示灯代表的含义为： PLC 运行/异常—————绿色：PLC 运行正常；红色：PLC 异常指示 本机位/集控位—————绿色：集控/本机旋钮置本机位；红色：置集控位 本机（自动／手动）——绿色：自动/手动旋钮置自动位；红色：置手动位 矸石输送机运行————单色，绿色：运行 精煤输送机运行————单色，绿色：运行 斗式提升机运行————单色，绿色：运行 仓口给煤机运行————单色，绿色：运行 油位正常/异常—————绿色：油箱油位正常；红色：油箱油位异常 油温正常/异常—————绿色：油箱油温正常，红色：油箱油温异常； 油箱加热器运行————单色，绿色：加热器起动，油温加热 冷却泵过滤正常————绿色：过滤器畅通；红色：过滤器堵塞 换向阀马达/翻板————绿色：辅助泵换向阀至排矸位；红色：至翻板位 辅助泵过滤正常————绿色：过滤器畅通；红色：过滤器堵塞 主泵吸油阀打开————绿色：吸油阀打开；红色：吸油阀关闭 主油泵过滤正常————绿色：过滤器畅通；红色：过滤器堵塞 主油泵溢流阀—————单色，绿色：溢流阀关闭 主油泵压力正常————绿色：油压正常；红色：油压低 4动筛系统运行正常———绿色：HNC 运行正常，红色：HNC 运行异常 摇臂控制自动/...
