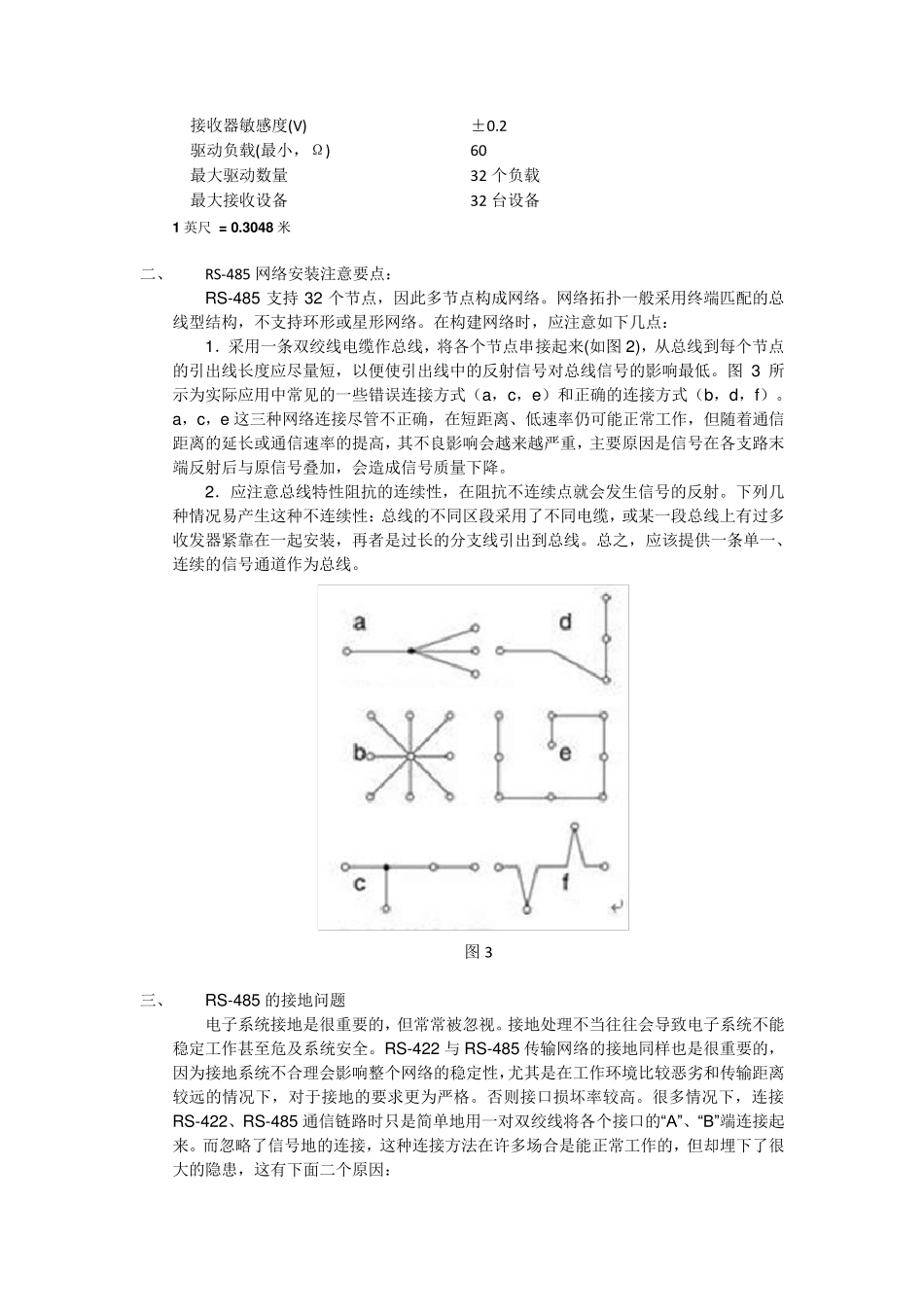

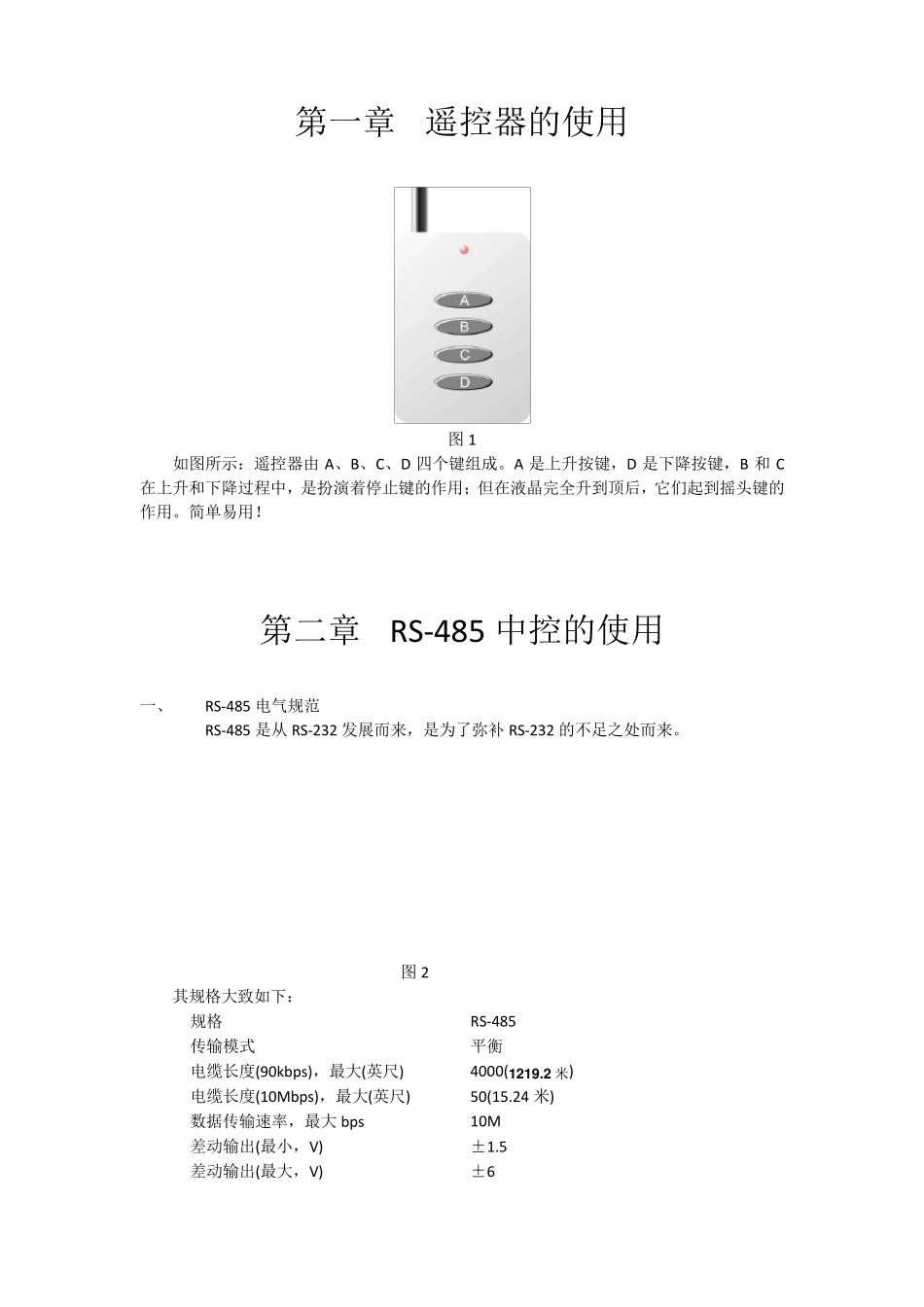

液晶升降机控制器 简易说明书 第一章 遥控器的使用 图1 如图所示：遥控器由A、B、C、D 四个键组成。A 是上升按键，D 是下降按键，B 和C在上升和下降过程中，是扮演着停止键的作用；但在液晶完全升到顶后，它们起到摇头键的作用。简单易用！ 第二章 RS-485 中控的使用 一、 RS-485 电气规范 RS-485 是从RS-232 发展而来，是为了弥补RS-232 的不足之处而来。 图2 其规格大致如下： 规格 RS-485 传输模式 平衡 电缆长度(90kbps)，最大(英尺) 4000(1 2 1 9 .2 米) 电缆长度(10Mbps)，最大(英尺) 50(15.24 米) 数据传输速率，最大bps 10M 差动输出(最小，V) ±1.5 差动输出(最大，V) ±6 接收器敏感度(V) ±0.2 驱动负载(最小，Ω) 60 最大驱动数量 32 个负载 最大接收设备 32 台设备 1 英尺 = 0.3048 米 二、 RS-485 网络安装注意要点： RS-485 支持 32 个节点，因此多节点构成网络。网络拓扑一般采用终端匹配的总线型结构，不支持环形或星形网络。在构建网络时，应注意如下几点： 1．采用一条双绞线电缆作总线，将各个节点串接起来(如图 2)，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响最低。图 3 所示为实际应用中常见的一些错误连接方式（a，c，e）和正确的连接方式（b，d，f）。a，c，e 这三种网络连接尽管不正确，在短距离、低速率仍可能正常工作，但随着通信距离的延长或通信速率的提高，其不良影响会越来越严重，主要原因是信号在各支路末端反射后与原信号叠加，会造成信号质量下降。 2．应注意总线特 性 阻 抗 的连续 性 ，在阻 抗 不连续 点就 会发 生 信号的反射。下列 几种情 况 易 产 生 这种不连续 性 ：总线的不同 区 段 采用了 不同 电缆，或某 一段 总线上 有 过 多收发 器紧 靠 在一起安装，再 者 是过 长的分 支线引出到总线。总之 ，应该 提供 一条单 一、连续 的信号通道 作为总线。 图 3 三、 RS-485 的接地 问 题 电子 系 统 接地 是很 重要的，但常常被 忽 视 。接地 处 理 不当 往 往 会导 致 电子 系 统 不能稳 定 工作甚 至 危 及 系 统 安全 。RS-422 与RS-485 传 输 网络的接地 同 样 也 是很 重要的，因为接地 系 统 不合 理 会影响整 个网络的稳 定 性 ，尤 其是在工作环境 比 较 恶 劣 和传 输...
