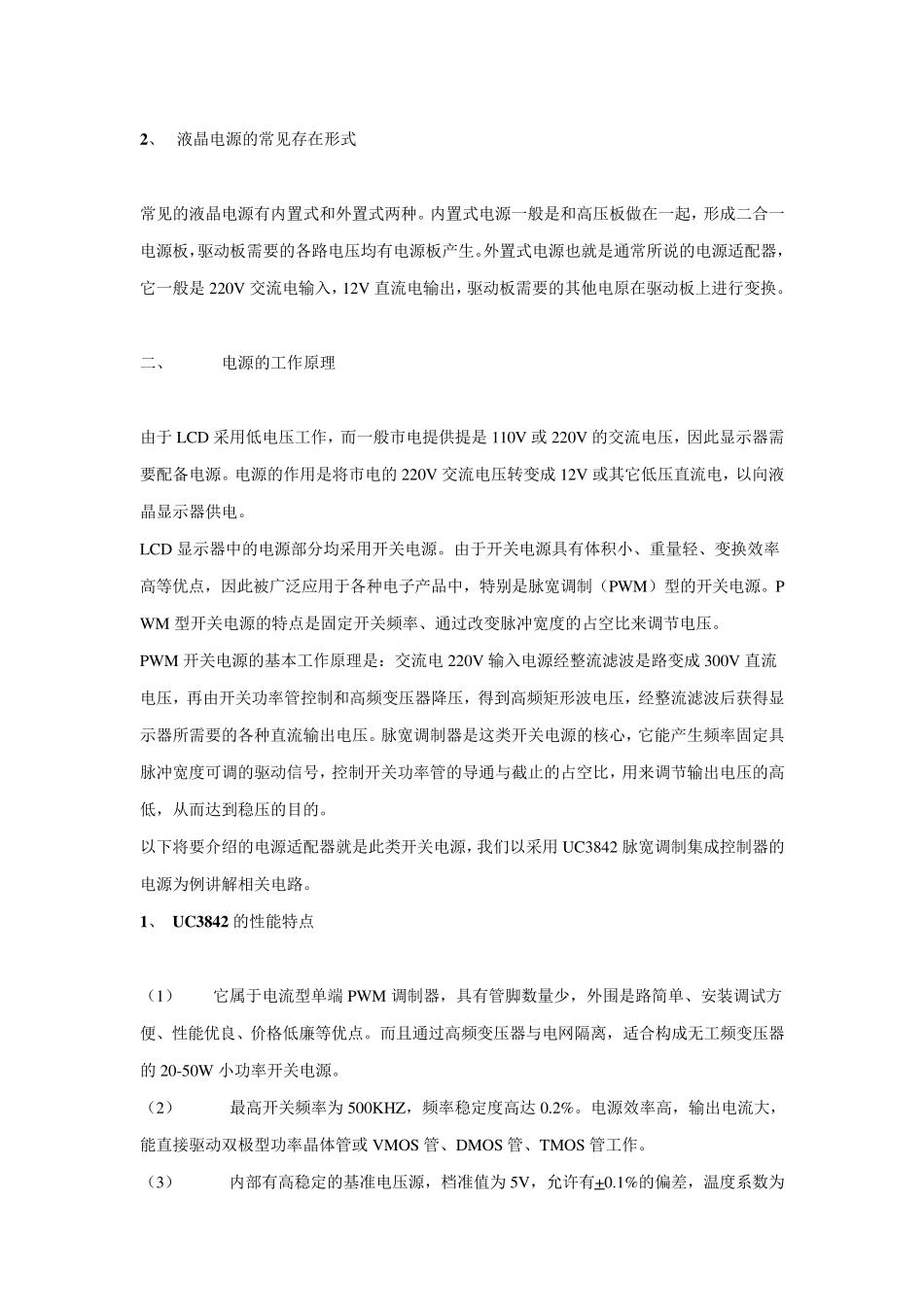

液晶显示器电源工作原理及维修 详细介绍液晶显示器电源的作用、工作原理、维修及代换， 一、电源的作用 1 、 电源的基本知识 液晶电源的作用是为整机提供能量，常见的电源适配器外观如图所示 它的输入是 220V 交流电，输出为 12V 、4A 直流电。电源适配器的内部电路结构如图所示 2、 液晶电源的常见存在形式 常见的液晶电源有内置式和外置式两种。内置式电源一般是和高压板做在一起，形成二合一电源板，驱动板需要的各路电压均有电源板产生。外置式电源也就是通常所说的电源适配器，它一般是 220V 交流电输入，12V 直流电输出，驱动板需要的其他电原在驱动板上进行变换。 二、 电源的工作原理 由于 LCD 采用低电压工作，而一般市电提供提是 110V 或 220V 的交流电压，因此显示器需要配备电源。电源的作用是将市电的 220V 交流电压转变成 12V 或其它低压直流电，以向液晶显示器供电。 LCD 显示器中的电源部分均采用开关电源。由于开关电源具有体积小、重量轻、变换效率高等优点，因此被广泛应用于各种电子产品中，特别是脉宽调制（PWM）型的开关电源。PWM 型开关电源的特点是固定开关频率、通过改变脉冲宽度的占空比来调节电压。 PWM 开关电源的基本工作原理是：交流电 220V 输入电源经整流滤波是路变成 300V 直流电压，再由开关功率管控制和高频变压器降压，得到高频矩形波电压，经整流滤波后获得显示器所需要的各种直流输出电压。脉宽调制器是这类开关电源的核心，它能产生频率固定具脉冲宽度可调的驱动信号，控制开关功率管的导通与截止的占空比，用来调节输出电压的高低，从而达到稳压的目的。 以下将要介绍的电源适配器就是此类开关电源，我们以采用 UC3842 脉宽调制集成控制器的电源为例讲解相关电路。 1、 U C 3842 的性能特点 （1） 它属于电流型单端 PWM 调制器，具有管脚数量少，外围是路简单、安装调试方便、性能优良、价格低廉等优点。而且通过高频变压器与电网隔离，适合构成无工频变压器的 20-50W 小功率开关电源。 （2） 最高开关频率为 500KHZ，频率稳定度高达 0.2%。电源效率高，输出电流大，能直接驱动双极型功率晶体管或 VMOS 管、DMOS 管、TMOS 管工作。 （3） 内部有高稳定的基准电压源，档准值为 5V，允许有+0.1%的偏差，温度系数为0.2mV/0C （4） 稳压性能好。其电压变化率可达0.01%/V。启动电流小于1mA，正常工作电流为15mA （5） 除具有输入端过压...
