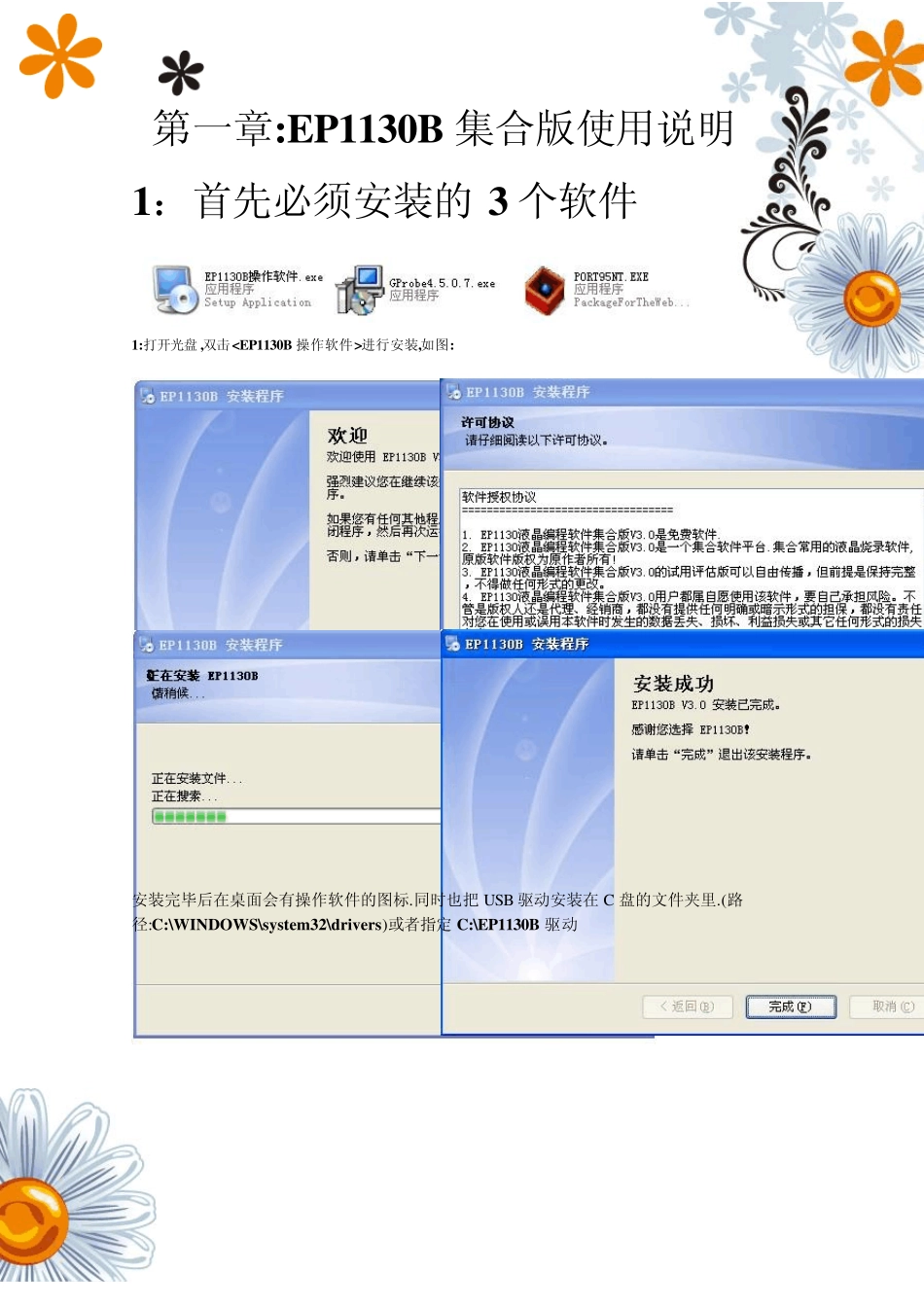

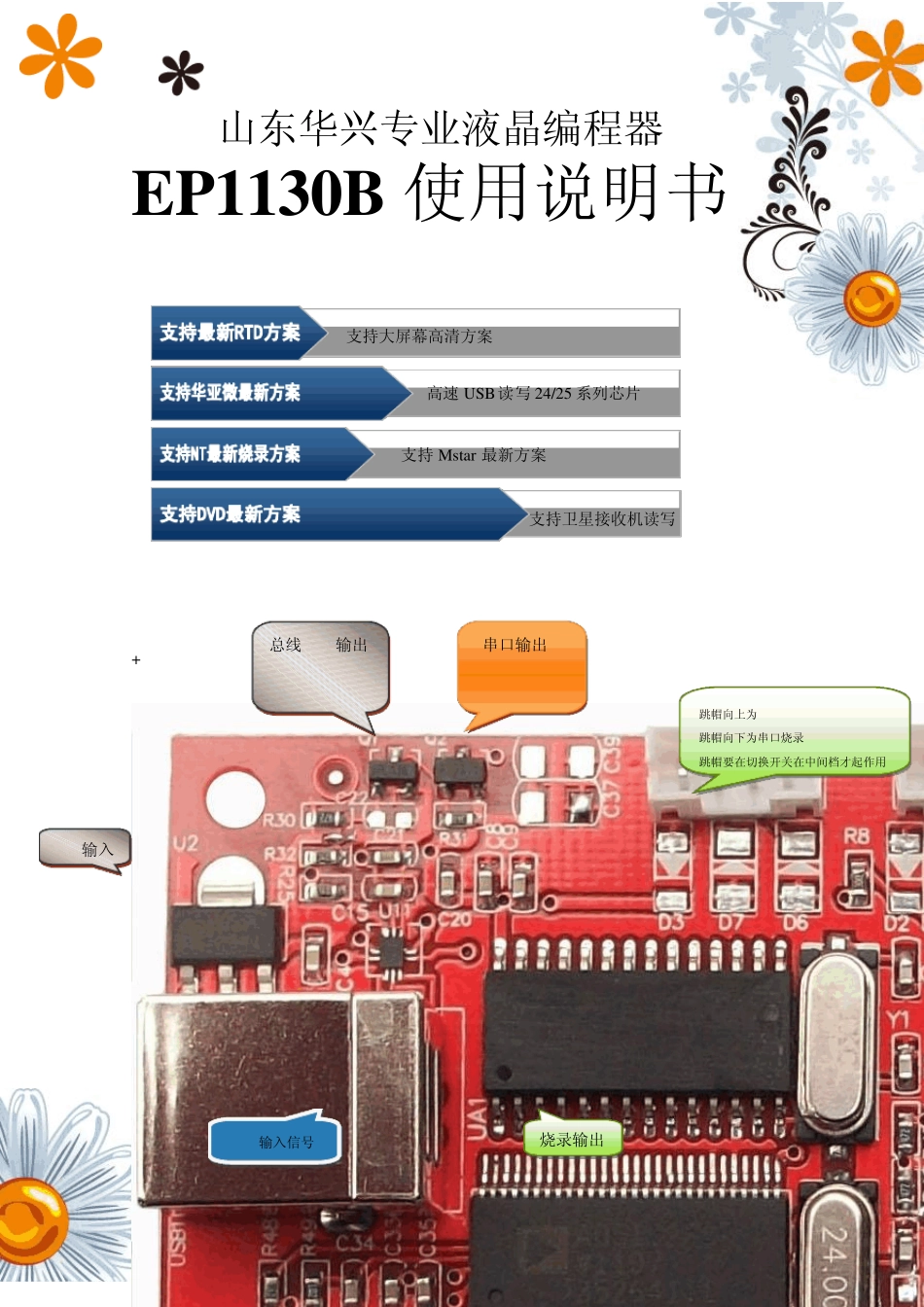

山东华兴专业液晶编程器 EP1130B 使用说明书 + 高速USB读写24/25 系列芯片 支持大屏幕高清方案 支持Mstar 最新方案 支持卫星接收机读写 串口输出 1:GND 2:RTD 3:TXD 4:NC 总线I2C输出 1:GND 2:SDA 3:SLC 4:NC 烧录输出 跳帽向上为 24/25 跳帽向下为串口烧录 跳帽要在切换开关在中间档才起作用 USB输入 VGA输入信号 第一章:EP1130B 集合版使用说明 1：首先必须安装的 3 个软件 1:打开光盘 ,双击进行安装,如图: 安装完毕后在桌面会有操作软件的图标.同时也把 USB 驱动安装在 C 盘的文件夹里.(路径:C:\WINDOWS\sy stem32\driv ers)或者指定 C:\EP1130B 驱动 2:再安装PORT95NT（默认路径）和GProbe4.5.0.7（安装提示点是,到最后安装完毕）.然后重启电脑. 第二章:开关对应软件及驱动 3:开关对应软件图 一:(1)RTD 方案开关对应软件图: (2)RTD 方案驱动安装说明: 将EP1130B 开关设置好.如上图:插上U SB 线连上电脑.电脑右下角会提示找到新硬件.如图: 注意：如果带电拨动方案开关时最好必须重新拔插一次USB。 设备管理器会显示有 EP1130 的驱动. 二 (1).24/25 系列、华亚微方案开关对应软件图: (2);24/25 系列、华亚微方案 USB 驱动安装,开关设置如上图: 将 EP1130B 开关设置好.如上图:重新插上 USB 线连上电脑.电脑右下角会提示找到新硬件.如图: 需要注意跳帽 三:(1)串口烧录开关对应软件图: (2)串口烧录 USB 驱动安装.开关设置如上图. 将 EP1130B 开关设置好.如上图:重新插上 USB 线连上电脑.电脑右下角会提示找到新硬件.如图: 需要注意跳帽 四:(1)NT 方案开关对应软件图: (3)(2)NT 方案USB 驱动安装.开关设置如上图. 将 EP1130B 开关设置好.如上图:重新插上 USB 线连上电脑.电脑右下角会提示找到新硬件.如图: 第三章:驱动板烧录实例 1:乐华2025L\RTMC7B\2033V\RTD 烧录方案实例。需要把驱动板供电 USB输入 开 关 在 最上 面 靠 跳帽方向 12P全通 VGA线 点击乐华烧录 选择对应的程序 点击鼎科烧录也行.烧录方法和乐华一样 MCU的型选择文件类型 程序要对应驱动板的型号 注意不要盲目选择 选择好文件点烧录 正 常跑数 烧 录完 毕 2:乐华B.NTA91B、B.NTA93A 烧录实例 (也适用 PT361G、PT363、) 需要把驱动板供电 VGA 与编程器连接好。 注意：烧录三星 NT68F63L 的烧录方法相同 但是软件请使用三星烧录...
