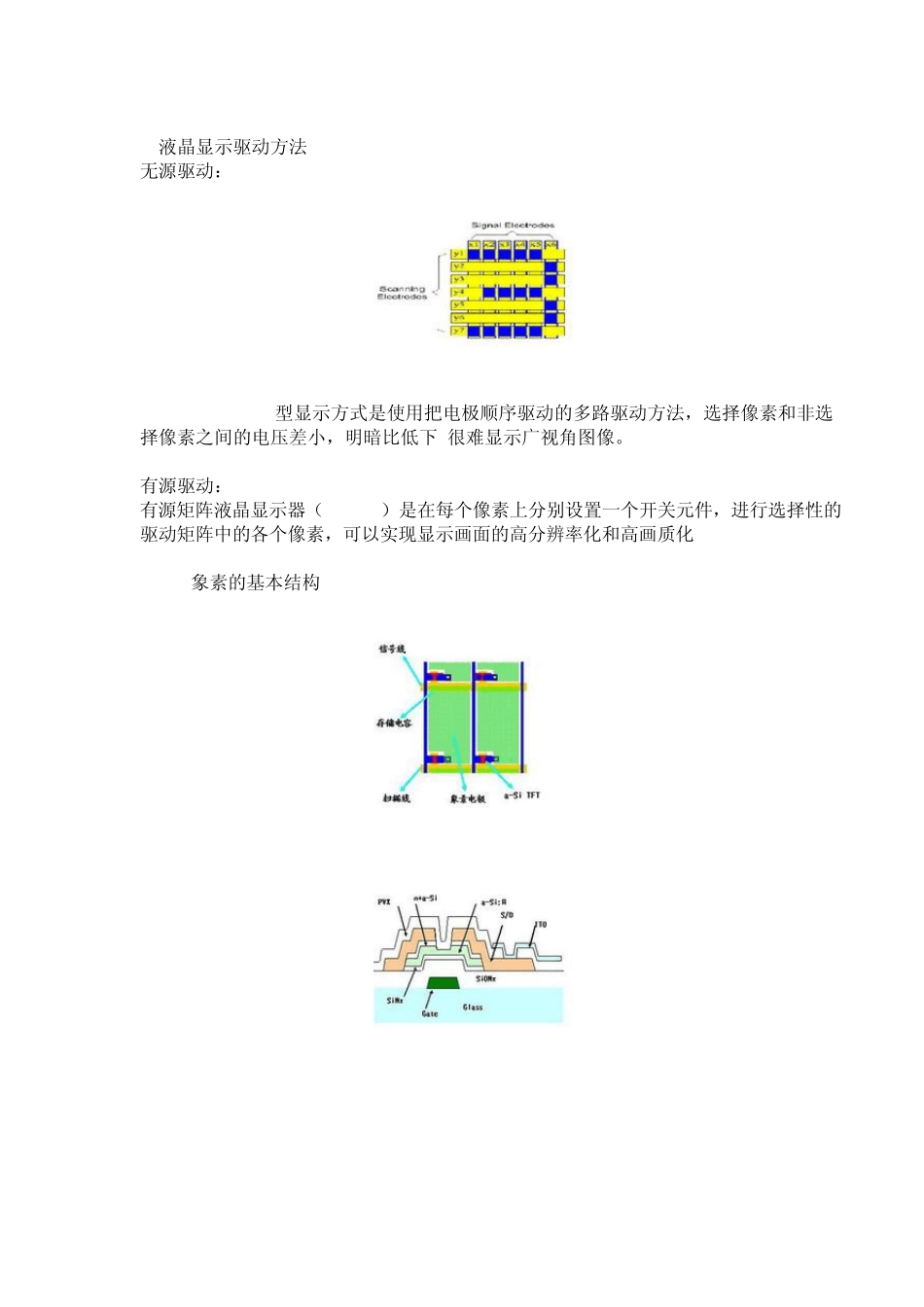

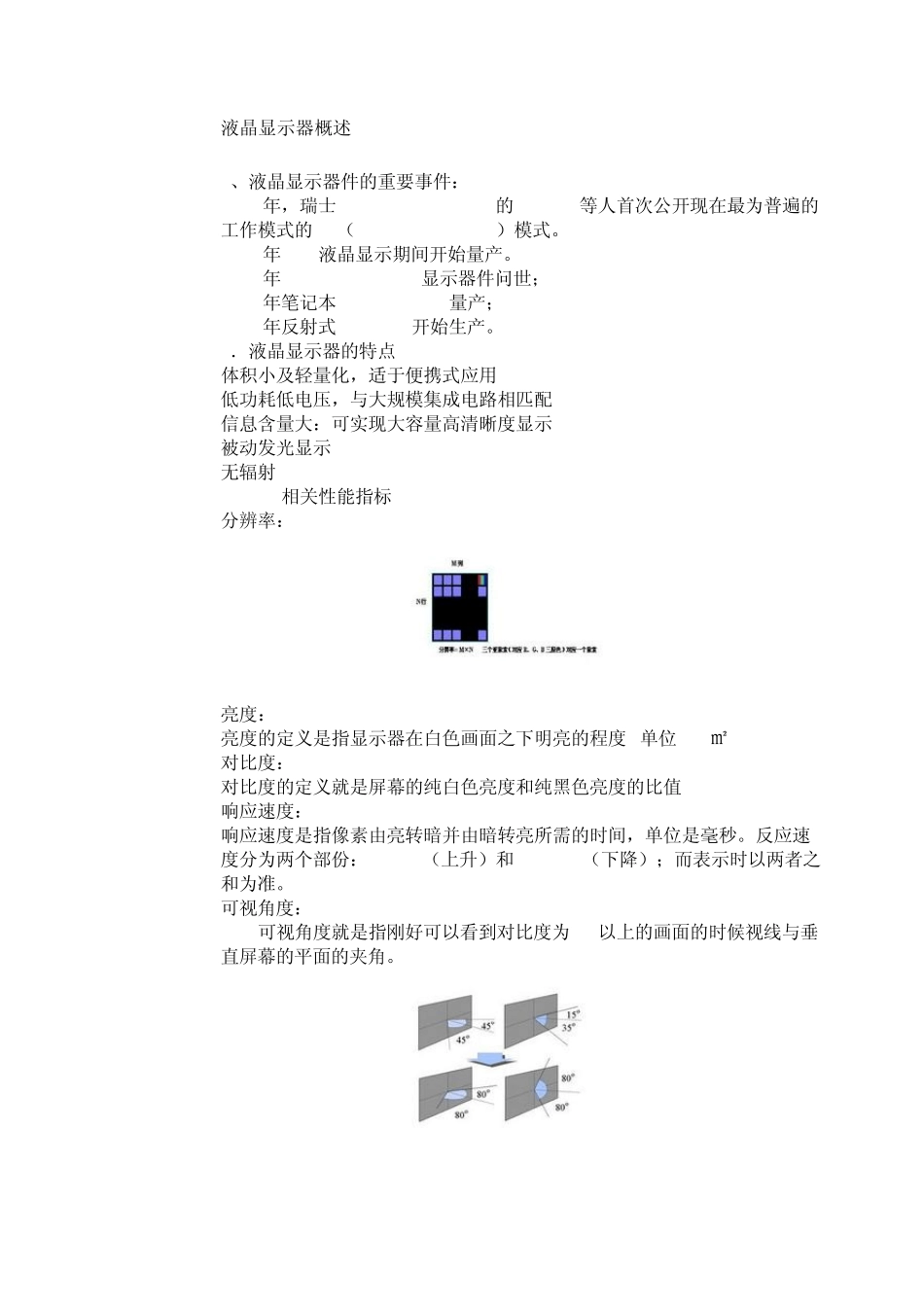

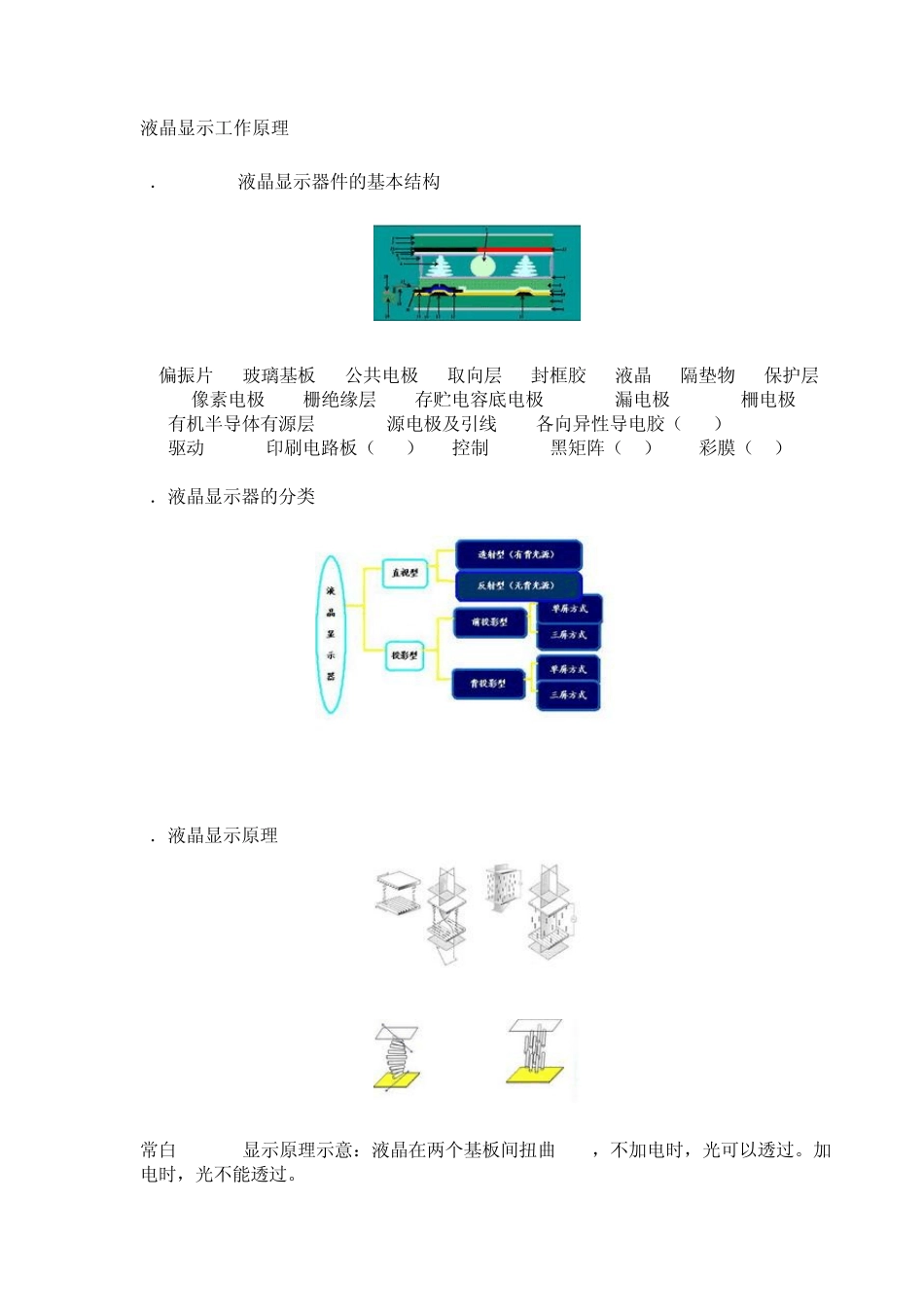

液晶显示工作原理 1．TFT-LCD液晶显示器件的基本结构 1.偏振片 2.玻璃基板 3.公共电极 4.取向层 5.封框胶 6.液晶 7.隔垫物 8.保护层 9.ITO像素电极 10.栅绝缘层 11.存贮电容底电极 12.TFT漏电极 13.TFT柵电极 14.有机半导体有源层 15.TFT源电极及引线 16.各向异性导电胶（ACF）17.TCP 18.驱动IC 19.印刷电路板（PCB）20.控制IC 21.黑矩阵（BM）22. 彩膜（CF） 2．液晶显示器的分类 3．液晶显示原理 常白TN-LCD显示原理示意：液晶在两个基板间扭曲90o，不加电时，光可以透过。加电时，光不能透过。 4.液晶显示驱动方法 无源驱动： Passive Matrix型显示方式是使用把电极顺序驱动的多路驱动方法，选择像素和非选择像素之间的电压差小，明暗比低下,很难显示广视角图像。 有源驱动： 有源矩阵液晶显示器（AM-LCD）是在每个像素上分别设置一个开关元件，进行选择性的驱动矩阵中的各个像素，可以实现显示画面的高分辨率化和高画质化 . 5.TFT象素的基本结构 液晶显示器概述 1、液晶显示器件的重要事件： 1971年，瑞士 Hoffman la Roche的 Schadt等人首次公开现在最为普遍的工作模式的 TN（Twisted Nematic）模式。 1987年 STN液晶显示期间开始量产。 1988年 10.4in TFT-LCD显示器件问世； 1990年笔记本 PC TFT-LCD量产； 1998年反射式 TFT-LCD开始生产。 2．液晶显示器的特点 体积小及轻量化，适于便携式应用 低功耗低电压，与大规模集成电路相匹配 信息含量大：可实现大容量高清晰度显示 被动发光显示 无辐射 3. LCD相关性能指标 分辨率： 亮度： 亮度的定义是指显示器在白色画面之下明亮的程度 ,单位 cd/㎡ 对比度： 对比度的定义就是屏幕的纯白色亮度和纯黑色亮度的比值 响应速度： 响应速度是指像素由亮转暗并由暗转亮所需的时间，单位是毫秒。反应速度分为两个部份：Rising（上升）和 Falling（下降）；而表示时以两者之和为准。 可视角度： 可视角度就是指刚好可以看到对比度为 10以上的画面的时候视线与垂直屏幕的平面的夹角。 开口率: 4．液晶显示器的发展趋势 5．液晶显示器的应用领域 电子仪器、仪表 文字处理机 电子手表、计算器 笔记本电脑、平板电脑 台式电脑监视器 工业监视器 摄象机、数码相机 投影显示 车载或便携式 VCD、DVD 手机屏、PDA 、GPS 液晶电视、高清晰度数字电视 颜料细化与彩色滤光片 1、综述 彩色滤光片（Color filter）是液...
