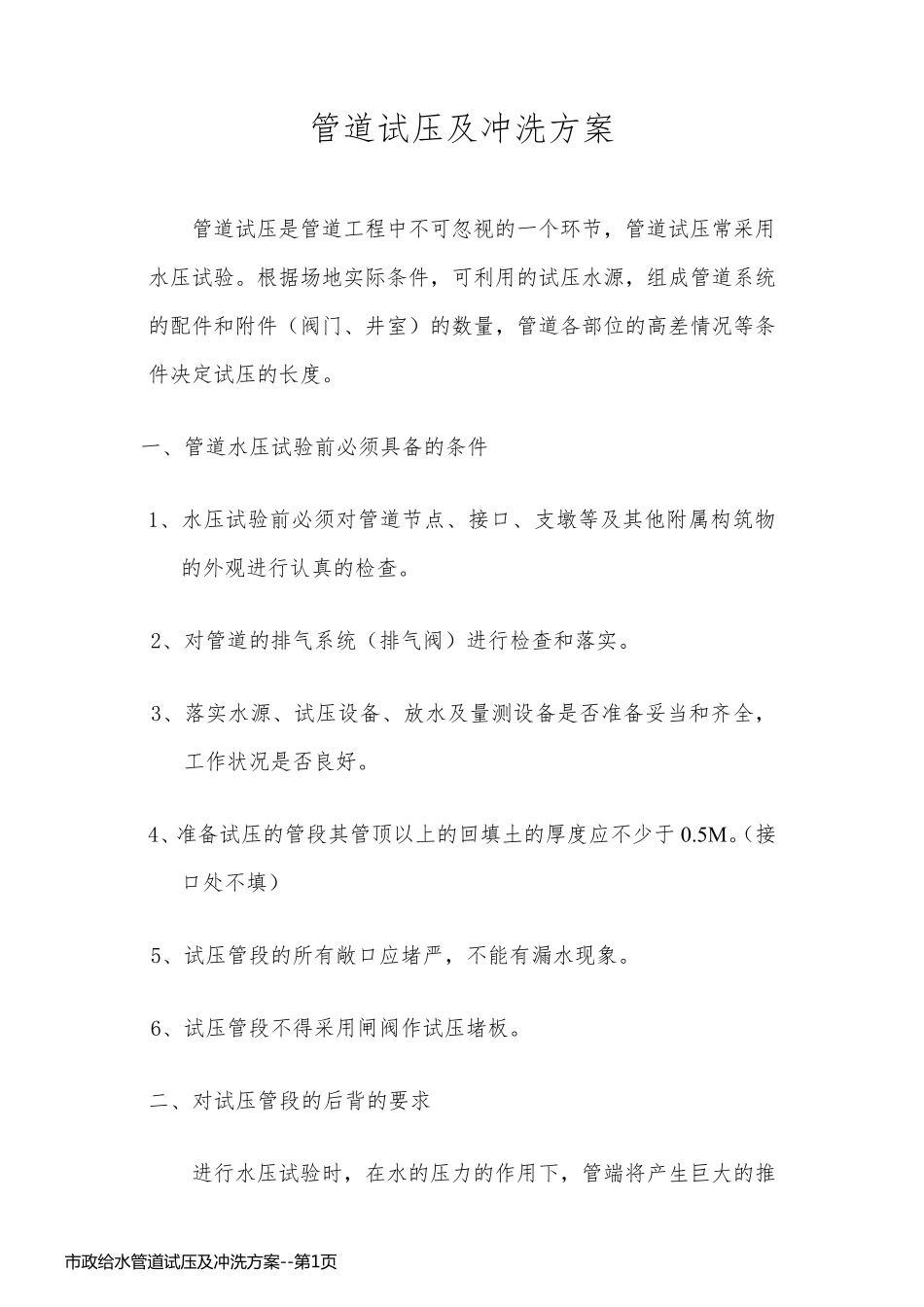

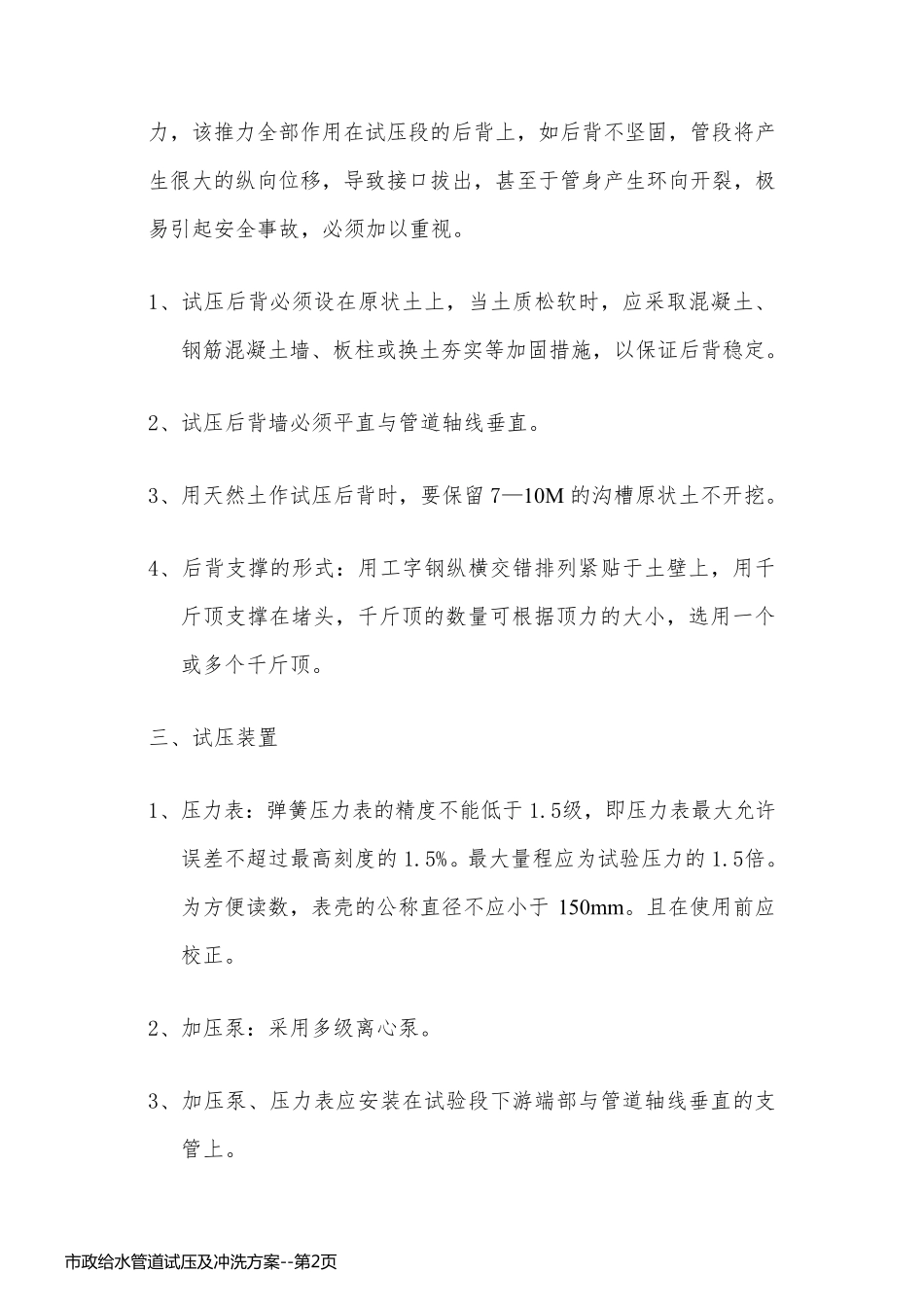

管道试压及冲洗方案 管道试压是管道工程中不可忽视的一个环节,管道试压常采用水压试验。根据场地实际条件,可利用的试压水源,组成管道系统的配件和附件(阀门、井室)的数量,管道各部位的高差情况等条件决定试压的长度。 一、管道水压试验前必须具备的条件 1、水压试验前必须对管道节点、接口、支墩等及其他附属构筑物的外观进行认真的检查。 2、对管道的排气系统(排气阀)进行检查和落实。 3、落实水源、试压设备、放水及量测设备是否准备妥当和齐全,工作状况是否良好。 4、准备试压的管段其管顶以上的回填土的厚度应不少于 0.5M。(接口处不填) 5、试压管段的所有敞口应堵严,不能有漏水现象。 6、试压管段不得采用闸阀作试压堵板。 二、对试压管段的后背的要求 进行水压试验时,在水的压力的作用下,管端将产生巨大的推市 政 给 水 管 道 试 压 及 冲 洗 方 案 --第 1页市 政 给 水 管 道 试 压 及 冲 洗 方 案 --第 1页力,该推力全部作用在试压段的后背上,如后背不坚固,管段将产生很大的纵向位移,导致接口拔出,甚至于管身产生环向开裂,极易引起安全事故,必须加以重视。 1、试压后背必须设在原状土上,当土质松软时,应采取混凝土、钢筋混凝土墙、板柱或换土夯实等加固措施,以保证后背稳定。 2、试压后背墙必须平直与管道轴线垂直。 3、用天然土作试压后背时,要保留7—10M 的沟槽原状土不开挖。 4、后背支撑的形式:用工字钢纵横交错排列紧贴于土壁上,用千斤顶支撑在堵头,千斤顶的数量可根据顶力的大小,选用一个或多个千斤顶。 三、试压装置 1、压力表:弹簧压力表的精度不能低于1.5级,即压力表最大允许误差不超过最高刻度的1.5%。最大量程应为试验压力的1.5倍。为方便读 数,表壳 的公 称 直径 不应小于150mm。且 在使 用前 应校 正 。 2、加压泵 :采用多级离 心 泵 。 3、加压泵 、压力表应安装在试验段下 游 端 部与管道轴线垂直的支管上。 市 政 给 水 管 道 试 压 及 冲 洗 方 案 --第 2页市 政 给 水 管 道 试 压 及 冲 洗 方 案 --第 2页4、试压堵板:堵板必须有足够的强度,试压过程中,堵板不能变形,与管道的接口处不能漏水。 四、试压时的要求 1、管道实验压力为管道特性压力+2 巴。 2、管道充水:管道试压前3 天,向试压管道充水,充水时水自管道低端流入,并打开排气阀,当充水至排出的水流中不带气泡...
