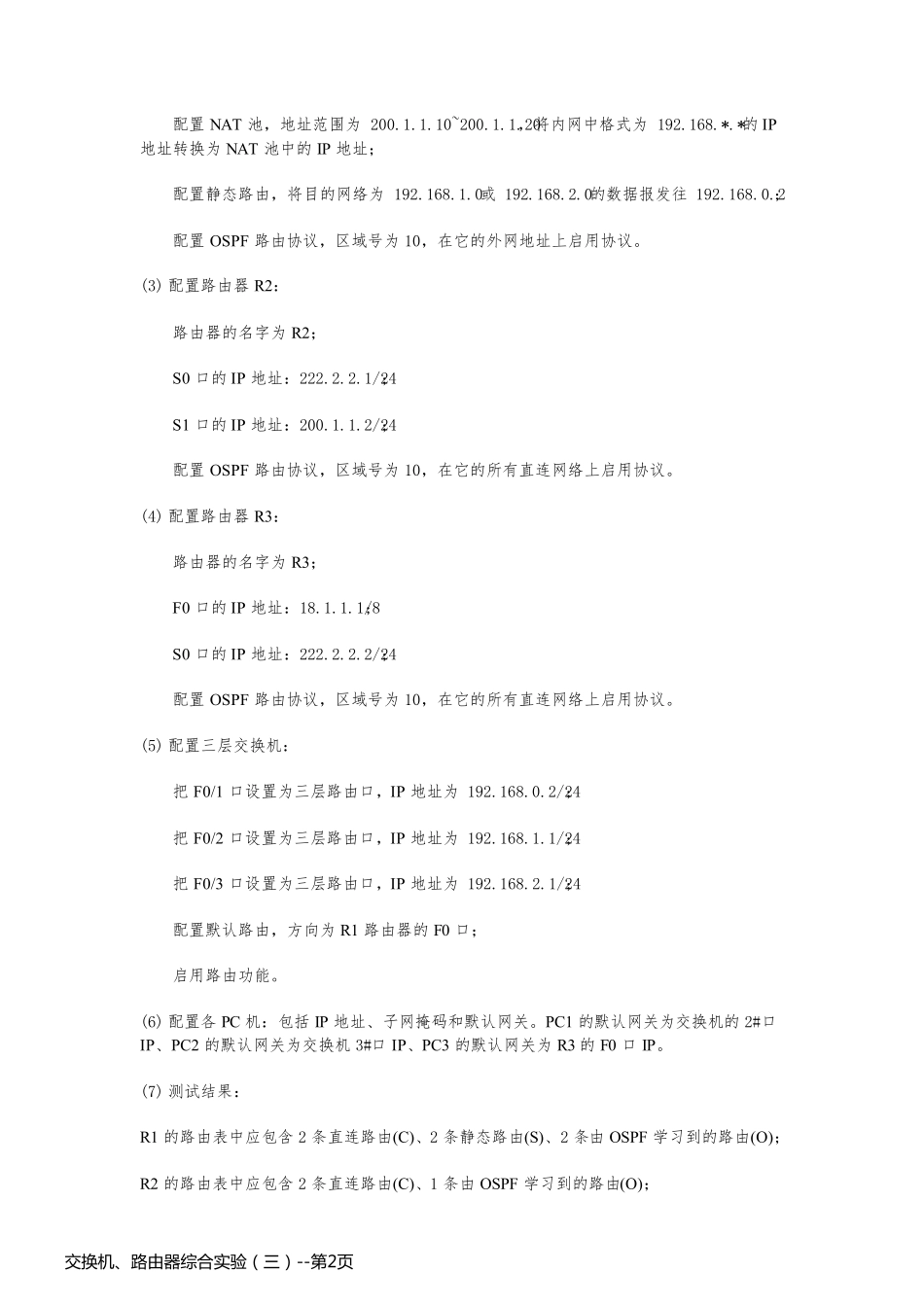

交换机、路由器综合实验（三） 一、实验目的： 掌握较复杂网络的交换机和路由器的配置问题。 二、实验环境：Cisco 路由器 3 台；Catalyst 3550 交换机 1 台；PC 机 3 台。 图 1 说明：三层交换机将内网分割为三个子网 192.168.0.0、192.168.1.0、192.168.2.0；路由器R1 负责内网与外网的连接，并实现 NAT 功能；R1、R2、R3 之间通过路由协议识别各个网络，由于内网采用了私有 IP 地址进行编址，它对外网应该是不可见的，所以启用路由协议时不要启用内部网络。 三、实验工具：Boson Netsim 模拟器 四、实验内容： (1) 按图 1 所示连接网络； (2) 配置路由器R1： 路由器的名字为 R1； F0 口的IP 地址：192.168.0.1/24，设置F0 口为 NAT 输入端； S0 口的IP 地址：200.1.1.1/24，设置S0 口为 NAT 输出端； 交 换 机 、 路 由 器 综 合 实 验 （ 三 ） --第 1页交 换 机 、 路 由 器 综 合 实 验 （ 三 ） --第 1页 配置NAT 池，地址范围为 200.1.1.10~200.1.1.20，将内网中格式为 192.168.*.* 的IP地址转换为NAT 池中的IP 地址； 配置静态路由，将目的网络为 192.168.1.0 或 192.168.2.0 的数据报发往 192.168.0.2； 配置OSPF 路由协议，区域号为10，在它的外网地址上启用协议。 (3) 配置路由器R2： 路由器的名字为R2； S0 口的IP 地址：222.2.2.1/24； S1 口的IP 地址：200.1.1.2/24； 配置OSPF 路由协议，区域号为10，在它的所有直连网络上启用协议。 (4) 配置路由器R3： 路由器的名字为R3； F0 口的IP 地址：18.1.1.1/8； S0 口的IP 地址：222.2.2.2/24； 配置OSPF 路由协议，区域号为10，在它的所有直连网络上启用协议。 (5) 配置三层交换机： 把F0/1 口设置为三层路由口，IP 地址为 192.168.0.2/24； 把F0/2 口设置为三层路由口，IP 地址为 192.168.1.1/24； 把F0/3 口设置为三层路由口，IP 地址为 192.168.2.1/24； 配置默认路由，方向为R1 路由器的F0 口； 启用路由功能。 (6) 配置各PC 机：包括IP 地址、子网掩码和默认网关。PC1 的默认网关为交换机的2#口IP、PC2 的默认网关为交换机3#口IP、PC3 的默认网关为R3 的F0 口IP。 (7) 测试结果： R1 的路由表中应包含 2 条直连路由(C)、2 条静态路由(S)、2 条由OSPF 学习到的路由(O)； R2 的路由表中应包含 2 条直连路由(C)、1 条...
