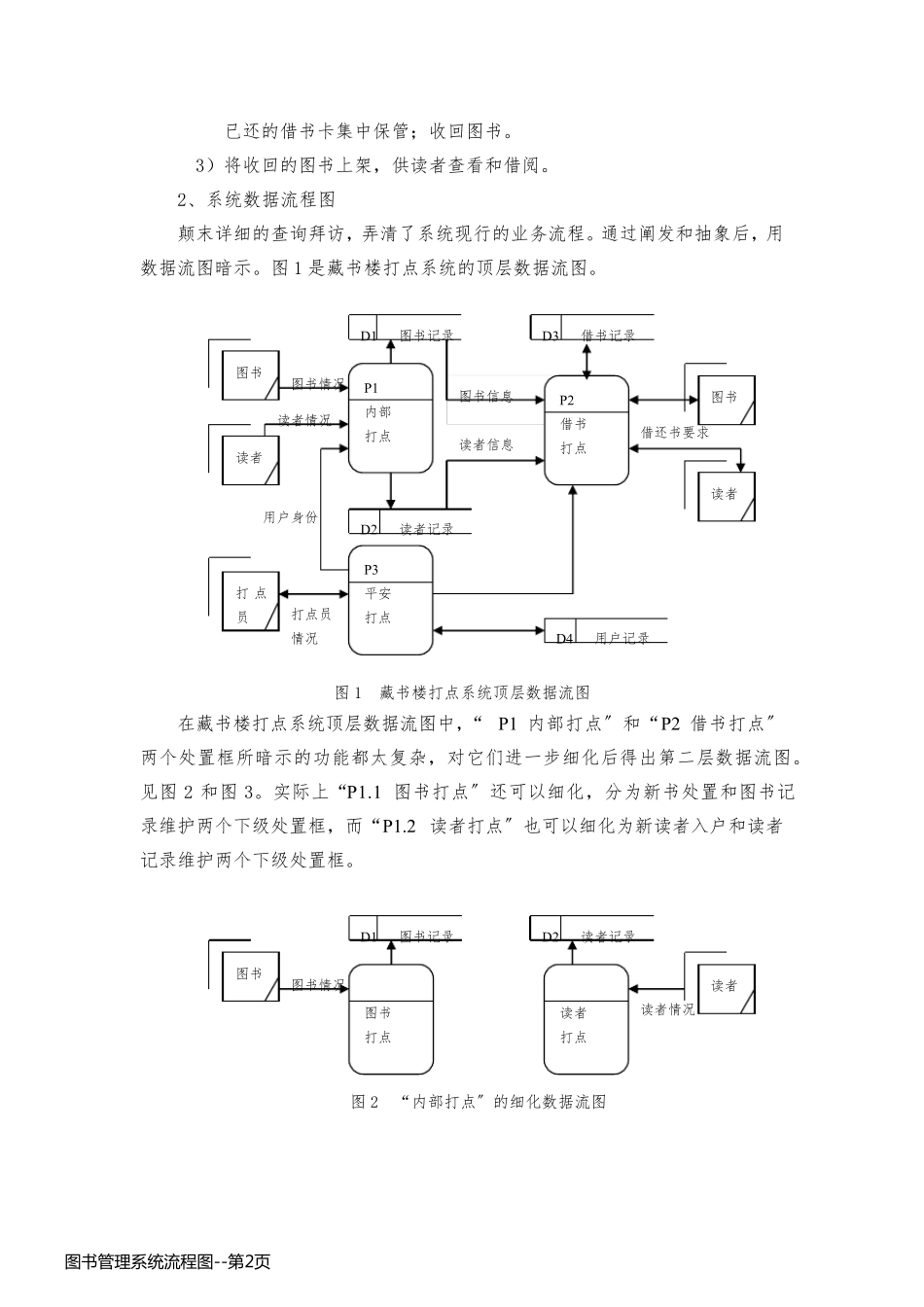

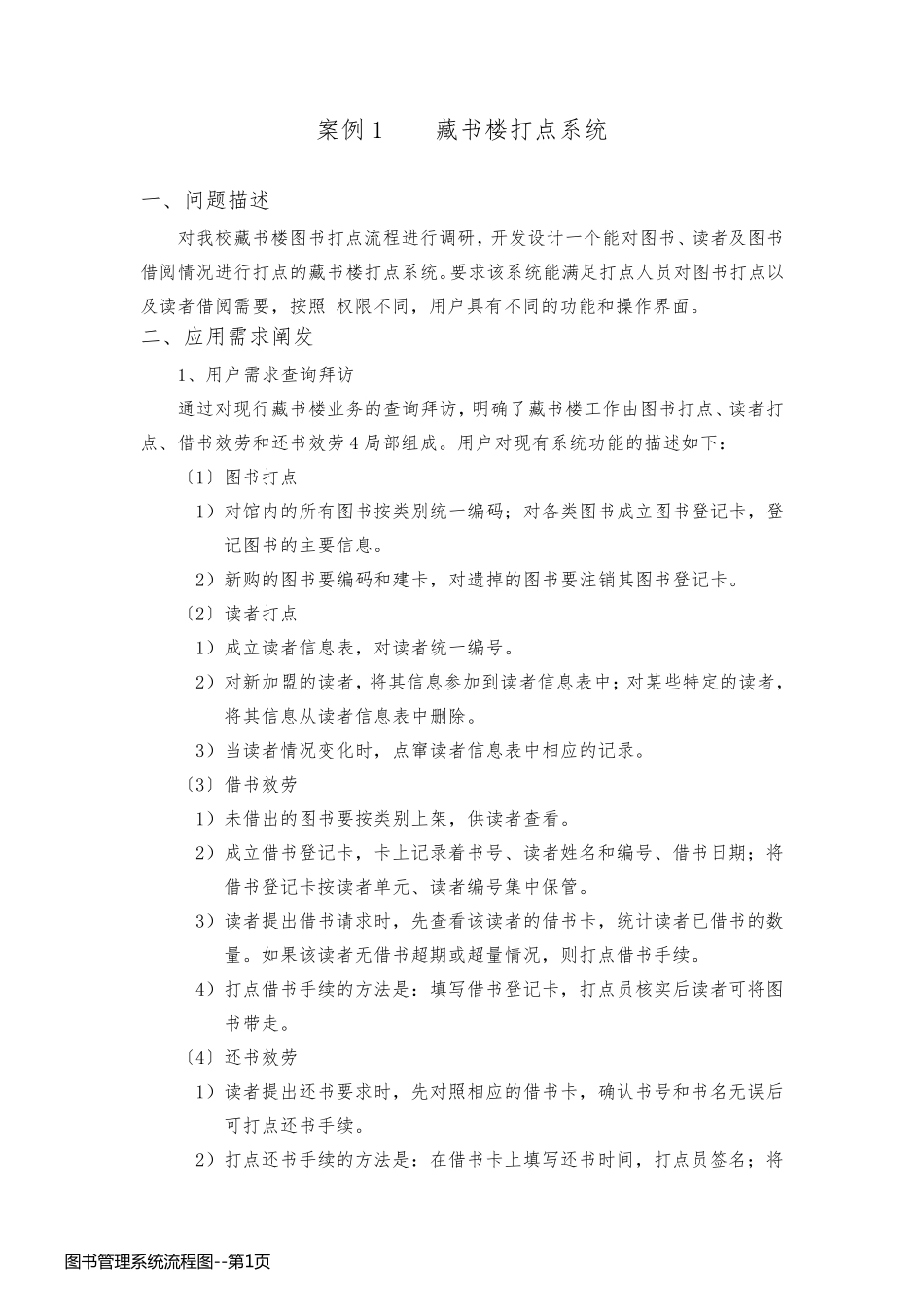

案例1 藏书楼打点系统 一、问题描述 对我校藏书楼图书打点流程进行调研，开发设计一个能对图书、读者及图书借阅情况进行打点的藏书楼打点系统。要求该系统能满足打点人员对图书打点以及读者借阅需要，按照 权限不同，用户具有不同的功能和操作界面。 二、应用需求阐发 1、用户需求查询拜访 通过对现行藏书楼业务的查询拜访，明确了藏书楼工作由图书打点、读者打点、借书效劳和还书效劳4 局部组成。用户对现有系统功能的描述如下： 〔1〕图书打点 1）对馆内的所有图书按类别统一编码；对各类图书成立图书登记卡，登记图书的主要信息。 2）新购的图书要编码和建卡，对遗掉的图书要注销其图书登记卡。 〔2〕读者打点 1）成立读者信息表，对读者统一编号。 2）对新加盟的读者，将其信息参加到读者信息表中；对某些特定的读者，将其信息从读者信息表中删除。 3）当读者情况变化时，点窜读者信息表中相应的记录。 〔3〕借书效劳 1）未借出的图书要按类别上架，供读者查看。 2）成立借书登记卡，卡上记录着书号、读者姓名和编号、借书日期；将借书登记卡按读者单元、读者编号集中保管。 3）读者提出借书请求时，先 查看该读者的借书卡，统计读者已 借书的数量 。如果 该读者无 借书超 期或 超 量 情况，则 打点借书手 续 。 4）打点借书手 续 的方 法 是 ：填 写 借书登记卡，打点员核 实 后 读者可 将图书带 走 。 〔4〕还书效劳 1）读者提出还书要求时，先 对照相应的借书卡，确认 书号和书名无 误 后可 打点还书手 续 。 2）打点还书手 续 的方 法 是 ：在 借书卡上填 写 还书时间 ，打点员签 名；将图 书 管 理 系 统 流 程 图 --第 1页图 书 管 理 系 统 流 程 图 --第 1页已还的借书卡集中保管；收回图书。 3）将收回的图书上架，供读者查看和借阅。 2、系统数据流程图 颠末详细的查询拜访，弄清了系统现行的业务流程。通过阐发和抽象后，用数据流图暗示。图1 是藏书楼打点系统的顶层数据流图。 图1 藏书楼打点系统顶层数据流图 在藏书楼打点系统顶层数据流图中，“ P1 内部打点〞和“P2 借书打点〞两个处置框所暗示的功能都太复杂，对它们进一步细化后得出第二层数据流图。见图2 和图3。实际上“P1.1 图书打点〞还可以细化，分为新书处置和图书记录维护两个下级处置框，而“P1.2 读者打点〞也可以细化为新读者入户和读者记录维护两个下级处置...
