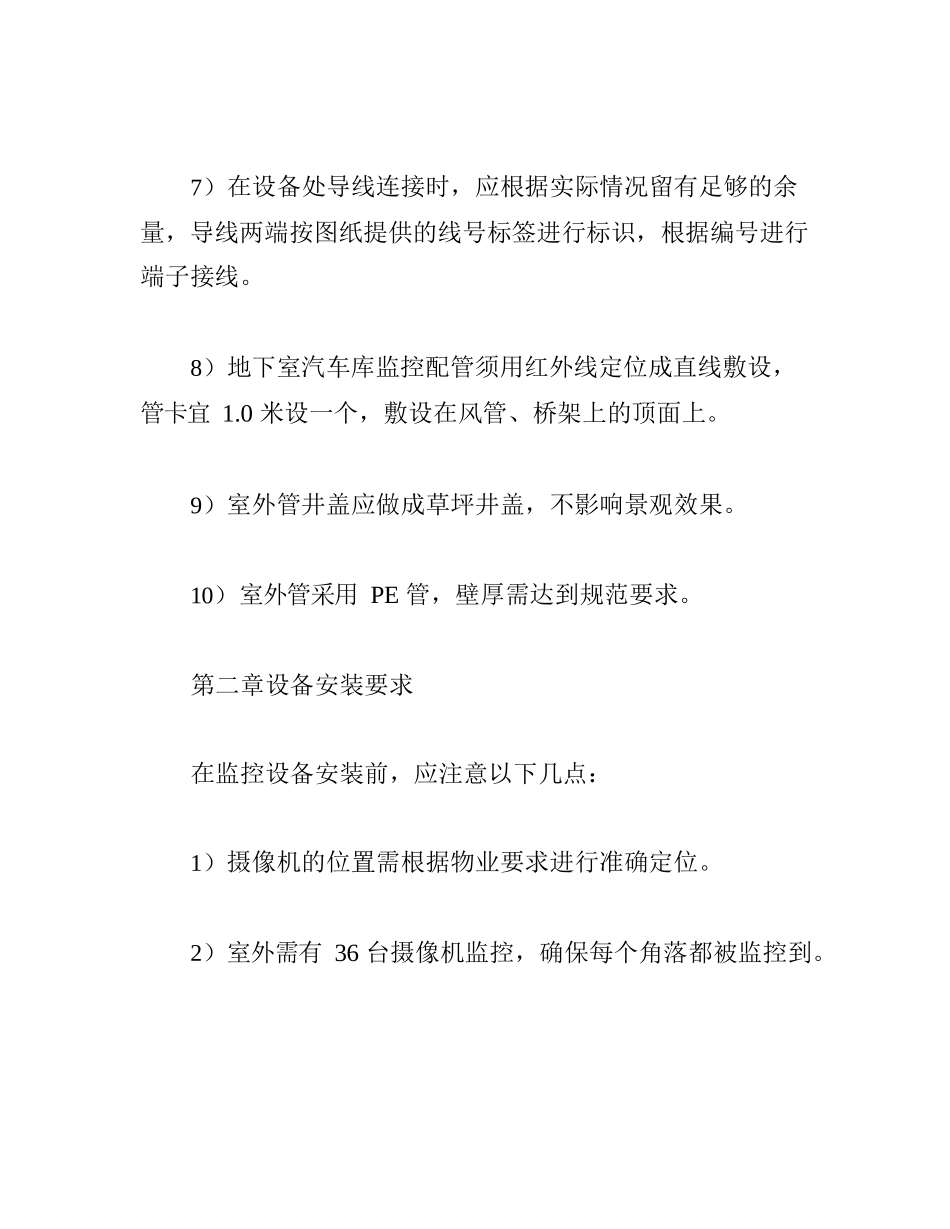

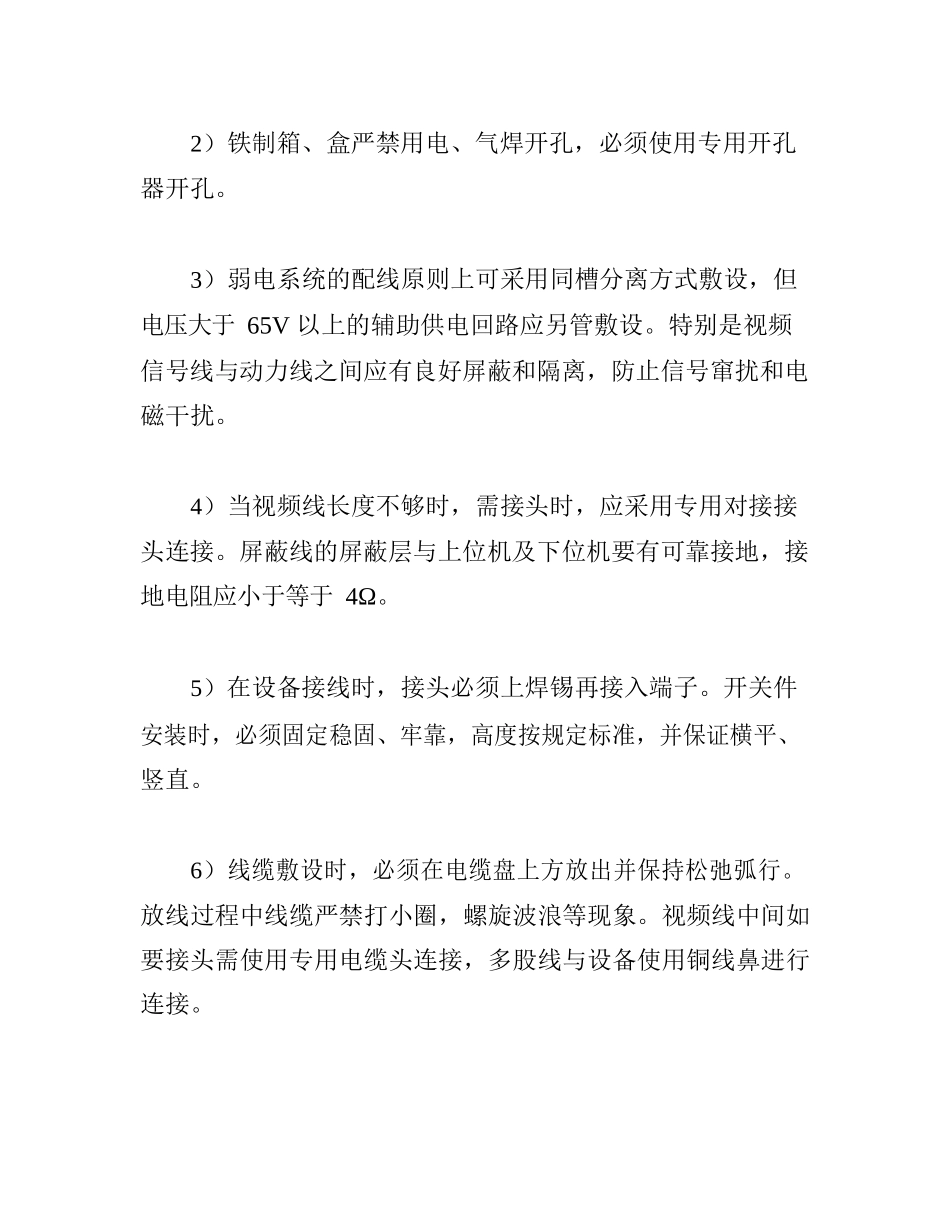

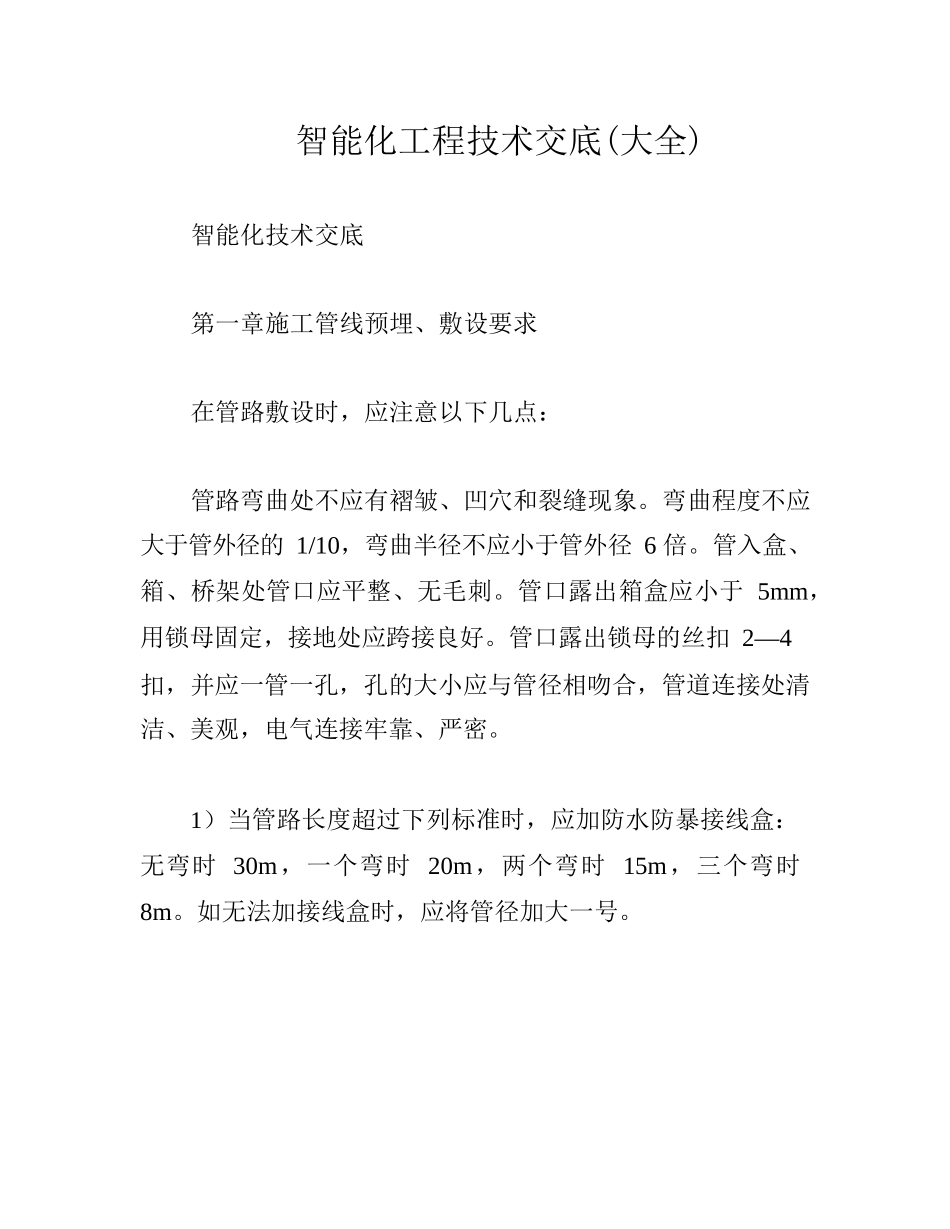

智能化工程技术交底(大全)智能化技术交底第一章施工管线预埋、敷设要求在管路敷设时，应注意以下几点：管路弯曲处不应有褶皱、凹穴和裂缝现象。弯曲程度不应大于管外径的 1/10，弯曲半径不应小于管外径 6 倍。管入盒、箱、桥架处管口应平整、无毛刺。管口露出箱盒应小于 5mm， 用锁母固定，接地处应跨接良好。管口露出锁母的丝扣 2—4扣，并应一管一孔，孔的大小应与管径相吻合，管道连接处清洁、美观，电气连接牢靠、严密。1）当管路长度超过下列标准时，应加防水防暴接线盒： 无弯时 30m，一个弯时 20m，两个弯时 15m，三个弯时 8m。如无法加接线盒时，应将管径加大一号。2）铁制箱、盒严禁用电、气焊开孔，必须使用专用开孔器开孔。3）弱电系统的配线原则上可采用同槽分离方式敷设，但电压大于 65V 以上的辅助供电回路应另管敷设。特别是视频信号线与动力线之间应有良好屏蔽和隔离，防止信号窜扰和电磁干扰。4）当视频线长度不够时，需接头时，应采用专用对接接头连接。屏蔽线的屏蔽层与上位机及下位机要有可靠接地，接地电阻应小于等于 4Ω。5）在设备接线时，接头必须上焊锡再接入端子。开关件安装时，必须固定稳固、牢靠，高度按规定标准，并保证横平、 竖直。6）线缆敷设时，必须在电缆盘上方放出并保持松弛弧行。 放线过程中线缆严禁打小圈，螺旋波浪等现象。视频线中间如 要接头需使用专用电缆头连接，多股线与设备使用铜线鼻进行 连接。7）在设备处导线连接时，应根据实际情况留有足够的余量，导线两端按图纸提供的线号标签进行标识，根据编号进行端子接线。8）地下室汽车库监控配管须用红外线定位成直线敷设， 管卡宜 1.0 米设一个，敷设在风管、桥架上的顶面上。9）室外管井盖应做成草坪井盖，不影响景观效果。10）室外管采用 PE 管，壁厚需达到规范要求。第二章设备安装要求在监控设备安装前，应注意以下几点：1）摄像机的位置需根据物业要求进行准确定位。2）室外需有 36 台摄像机监控，确保每个角落都被监控到。3） 尽可能选择在绿化较隐蔽的部位。4） 结合园艺，尽可能少立监控杆。5） 商铺顶和地面均需安装监控。6） 地下室的人行出入口、自行车库口需安装监控，监控朝入口方向。7） 弱电箱安装不宜在直线段上，宜设在转角处。8） 对每个摄像机点位逐一进行检查、测试，安装高度一致。9） 必须对电缆进行通断及对地测试。10）线缆标记应清晰、齐全。可视对讲安装在安装可视对讲系统前，需要注意...
