钢筋工程之钢筋加工VIP专享VIP免费

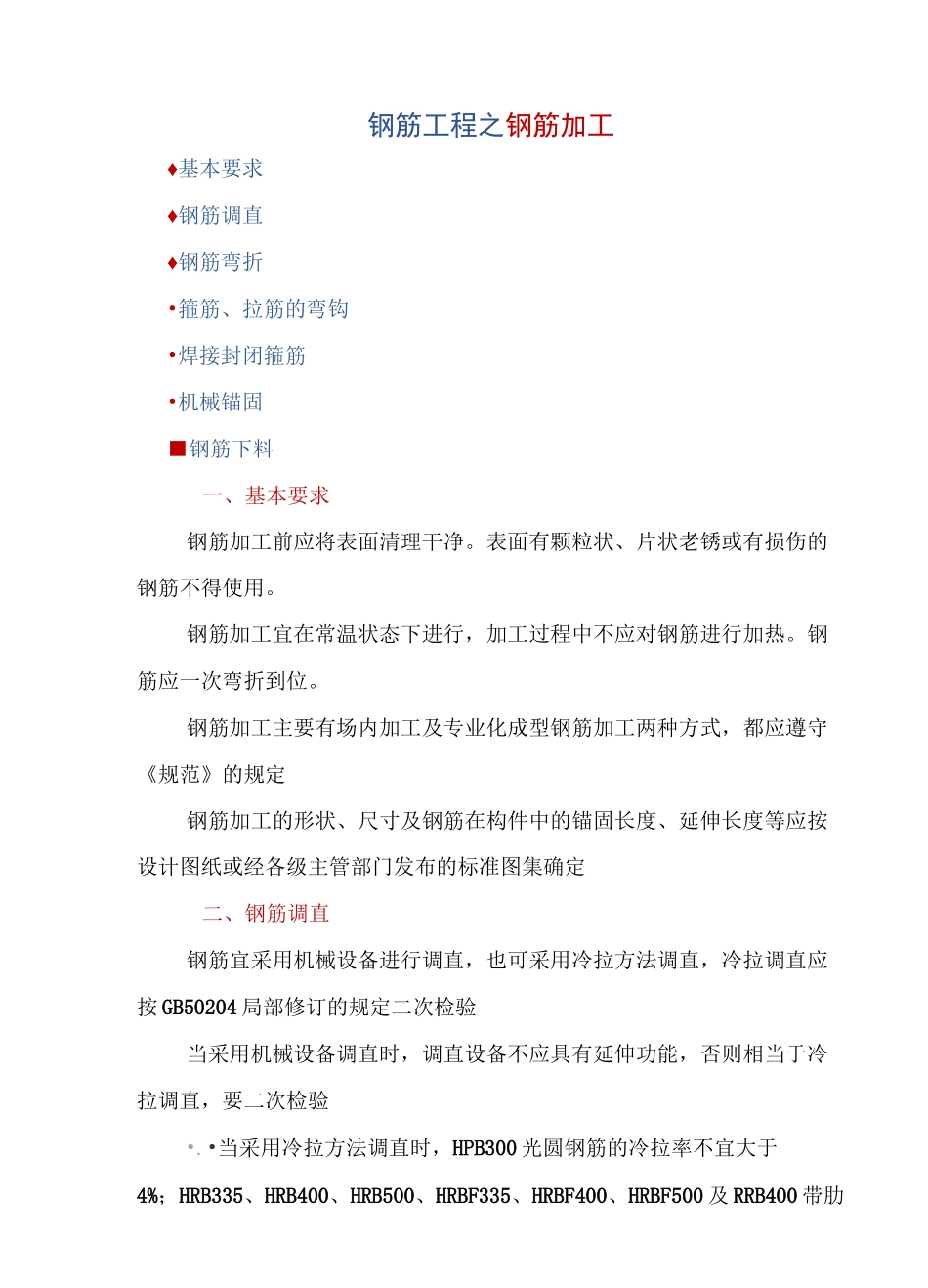

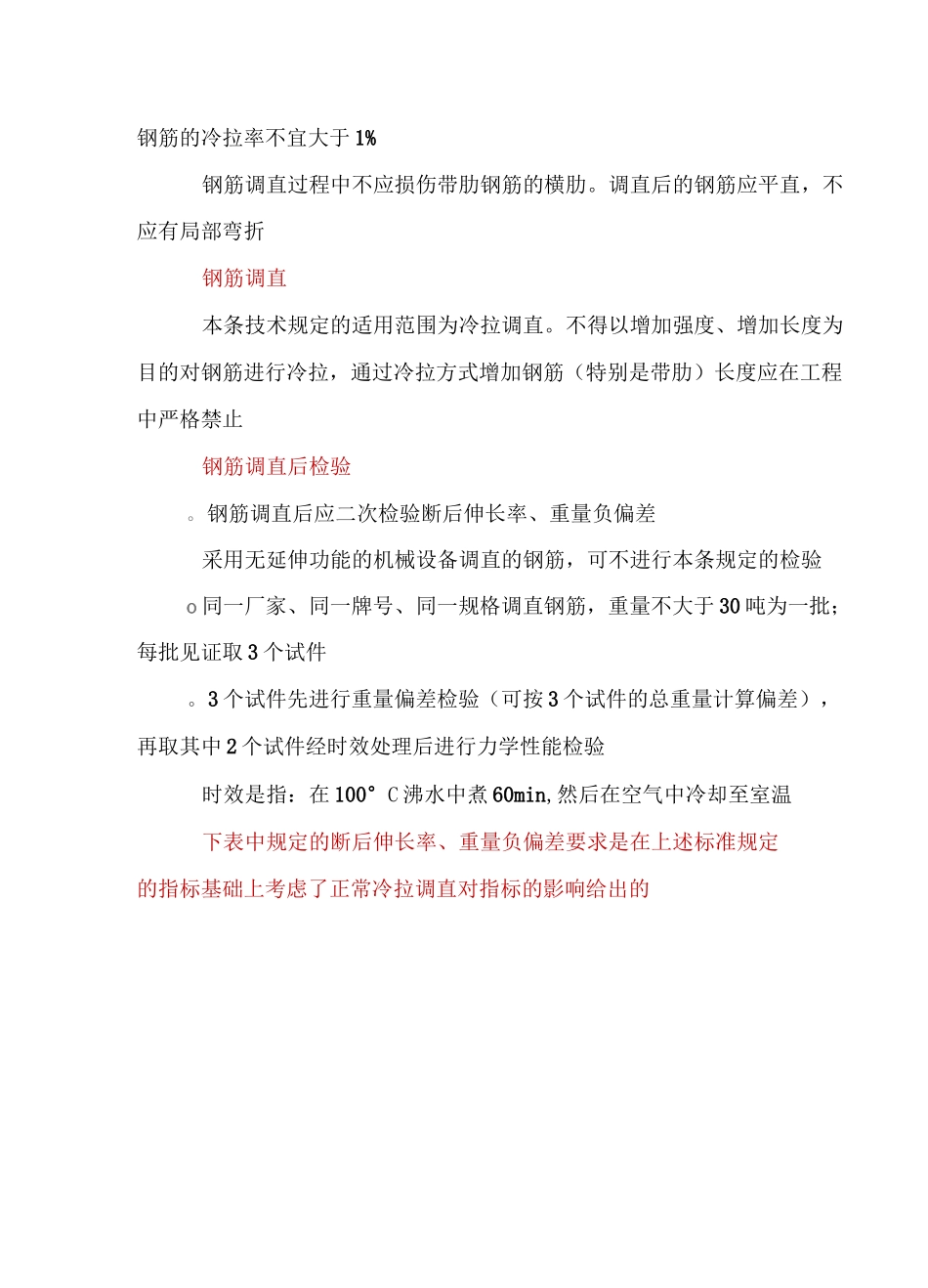

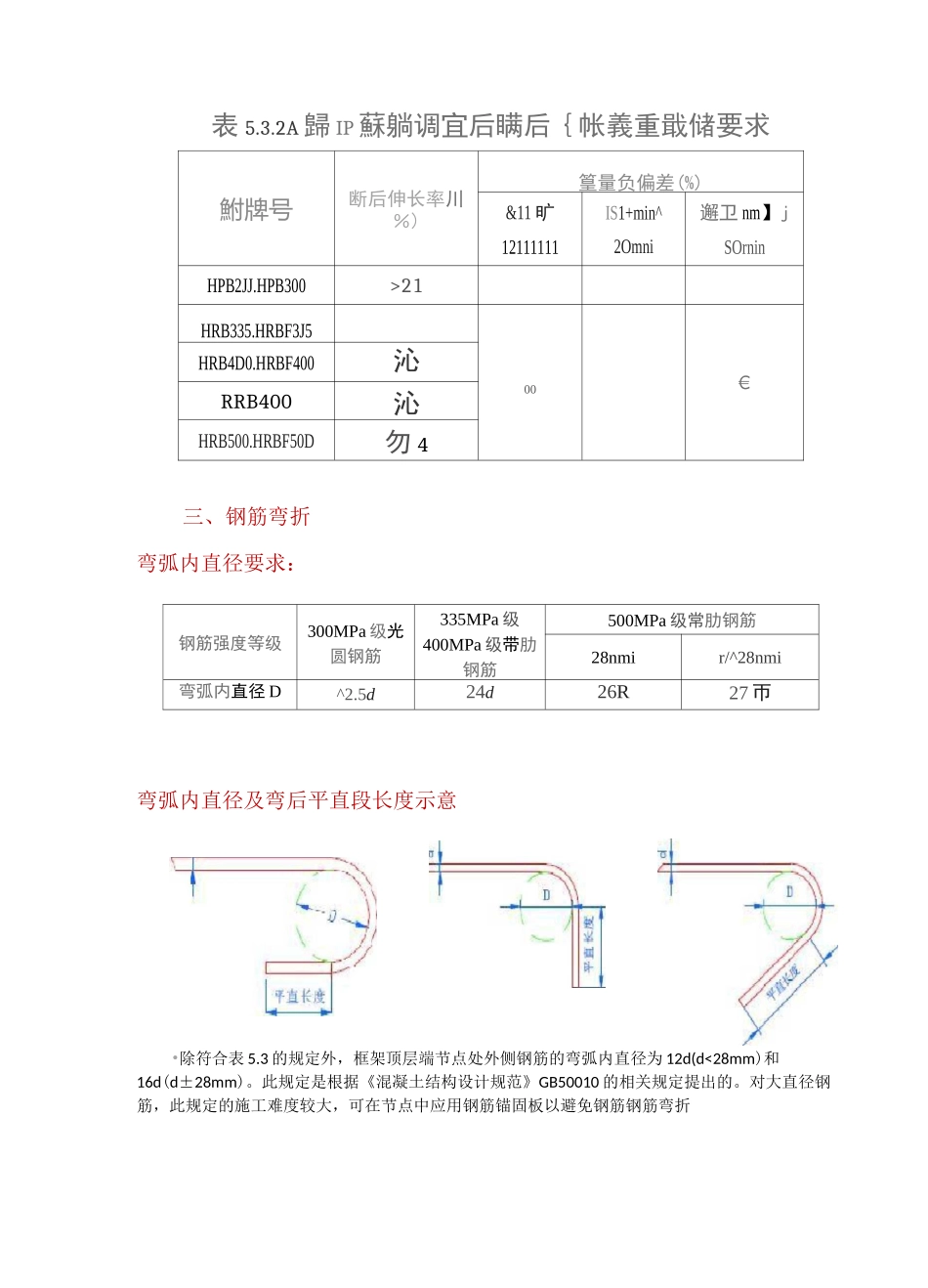

钢筋工程之钢筋加工♦基本要求♦钢筋调直♦钢筋弯折•箍筋、拉筋的弯钩•焊接封闭箍筋•机械锚固■钢筋下料一、基本要求钢筋加工前应将表面清理干净。表面有颗粒状、片状老锈或有损伤的钢筋不得使用。钢筋加工宜在常温状态下进行，加工过程中不应对钢筋进行加热。钢筋应一次弯折到位。钢筋加工主要有场内加工及专业化成型钢筋加工两种方式，都应遵守《规范》的规定钢筋加工的形状、尺寸及钢筋在构件中的锚固长度、延伸长度等应按设计图纸或经各级主管部门发布的标准图集确定二、钢筋调直钢筋宜采用机械设备进行调直，也可采用冷拉方法调直，冷拉调直应按 GB50204 局部修订的规定二次检验当采用机械设备调直时，调直设备不应具有延伸功能，否则相当于冷拉调直，要二次检验•.•当采用冷拉方法调直时，HPB300 光圆钢筋的冷拉率不宜大于4%；HRB335、HRB400、HRB500、HRBF335、HRBF400、HRBF500 及 RRB400 带肋钢筋的冷拉率不宜大于 1%钢筋调直过程中不应损伤带肋钢筋的横肋。调直后的钢筋应平直，不应有局部弯折钢筋调直本条技术规定的适用范围为冷拉调直。不得以增加强度、增加长度为目的对钢筋进行冷拉，通过冷拉方式增加钢筋（特别是带肋）长度应在工程中严格禁止钢筋调直后检验。钢筋调直后应二次检验断后伸长率、重量负偏差采用无延伸功能的机械设备调直的钢筋，可不进行本条规定的检验o 同一厂家、同一牌号、同一规格调直钢筋，重量不大于 30 吨为一批；每批见证取 3 个试件。3 个试件先进行重量偏差检验（可按 3 个试件的总重量计算偏差），再取其中 2 个试件经时效处理后进行力学性能检验时效是指：在 100°C 沸水中煮 60min,然后在空气中冷却至室温下表中规定的断后伸长率、重量负偏差要求是在上述标准规定的指标基础上考虑了正常冷拉调直对指标的影响给出的表 5.3.2A歸 IP蘇躺调宜后瞒后｛帐義重戢储要求鮒牌号断后伸长率川％)篁量负偏差(%)&11 旷12111111IS1+min^2Omni邂卫 nm】jSOrninHPB2JJ.HPB300>21HRB335.HRBF3J5HRB4D0.HRBF400沁€RRB400沁00HRB500.HRBF50D勿 4三、钢筋弯折弯弧内直径要求：钢筋强度等级300MPa 级光圆钢筋335MPa 级400MPa 级带肋钢筋500MPa 级常肋钢筋28nmir/^28nmi弯弧内直径 D^2.5d24d26R27 帀弯弧内直径及弯后平直段长度示意•除符合表 5.3 的规定外，框架顶层端节点处外侧钢筋的弯弧内直径为 12d(d<28mm)和16d(d±28mm)。此规定是根据《混凝土结构设计规范》GB50010 的相关...
