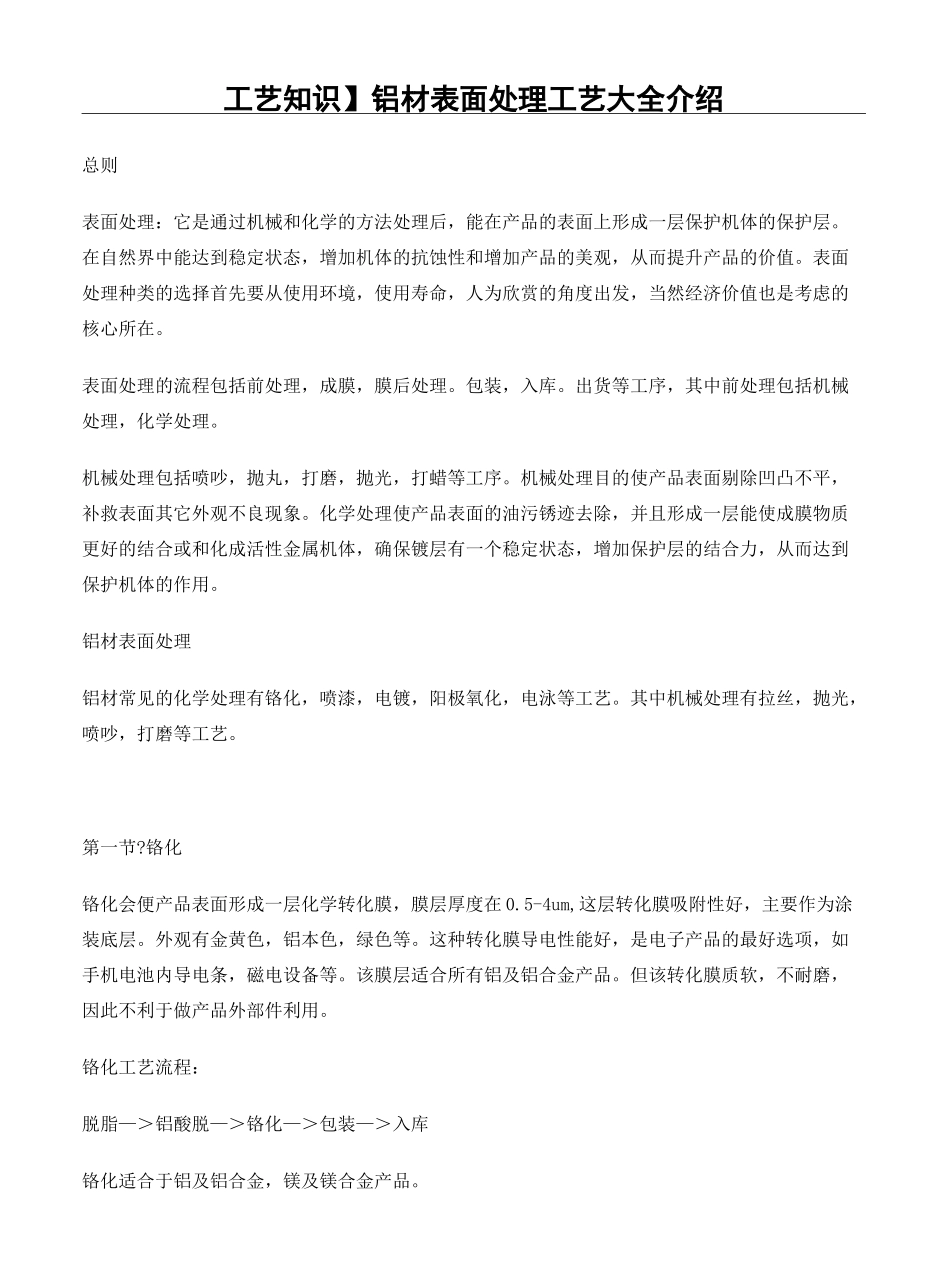

工艺知识】铝材表面处理工艺大全介绍总则表面处理：它是通过机械和化学的方法处理后，能在产品的表面上形成一层保护机体的保护层。在自然界中能达到稳定状态，增加机体的抗蚀性和增加产品的美观，从而提升产品的价值。表面处理种类的选择首先要从使用环境，使用寿命，人为欣赏的角度出发，当然经济价值也是考虑的核心所在。表面处理的流程包括前处理，成膜，膜后处理。包装，入库。出货等工序，其中前处理包括机械处理，化学处理。机械处理包括喷吵，抛丸，打磨，抛光，打蜡等工序。机械处理目的使产品表面剔除凹凸不平，补救表面其它外观不良现象。化学处理使产品表面的油污锈迹去除，并且形成一层能使成膜物质更好的结合或和化成活性金属机体，确保镀层有一个稳定状态，增加保护层的结合力，从而达到保护机体的作用。铝材表面处理铝材常见的化学处理有铬化，喷漆，电镀，阳极氧化，电泳等工艺。其中机械处理有拉丝，抛光，喷吵，打磨等工艺。第一节?铬化铬化会便产品表面形成一层化学转化膜，膜层厚度在 0.5-4um,这层转化膜吸附性好，主要作为涂装底层。外观有金黄色，铝本色，绿色等。这种转化膜导电性能好，是电子产品的最好选项，如手机电池内导电条，磁电设备等。该膜层适合所有铝及铝合金产品。但该转化膜质软，不耐磨，因此不利于做产品外部件利用。铬化工艺流程：脱脂—＞铝酸脱—＞铬化—＞包装—＞入库铬化适合于铝及铝合金，镁及镁合金产品。品质要求：1）颜色均匀，膜层细致，不可有碰伤，刮伤，用手触摸，不能有粗糙，掉灰等现象。2）膜层厚度 0.3-4um。第二节，阳极氧化阳极氧化:可以使产品表面形成一层均匀，致密的氧化层，（A1203。6H20 俗名钢玉）这种膜能使产品的表面硬度达到（200-300HV），如果特种产品可以做硬质阳极氧化，产品表面硬度可达 400-1200HV，因而硬质阳极氧化是油缸，传动，不可缺的表面处理工艺。另外这种产品耐磨性非常好，可做航空，航天相关产品的必用工艺。阳极氧化和硬质阳极氧化不同之处:阳极氧化可以着色，装饰性比硬质氧化要好的多。施工要点:阳极氧化对材质要求很严格，不同的材质表面有不同的装饰效果，常用的材质有 6061，6063，7075，2024 等，其中，2024 相对效果要差一些，由于材质中 CU 的含量不同，因此 7075 硬质氧化呈黄色，6061，6063 呈褐色，但普通阳极氧化 6061，6063，7075 没多大的差别，但 2024 就容易出现很多金斑。一，常见工艺常见的阳极氧化工艺有拉丝雾面本色，...
