聚合氯化铝离心喷雾干燥技术方案VIP免费

聚合氯化铝离心喷雾干燥技术方案_第1页
1/9
聚合氯化铝离心喷雾干燥技术方案_第2页
2/9
聚合氯化铝离心喷雾干燥技术方案_第3页
3/9

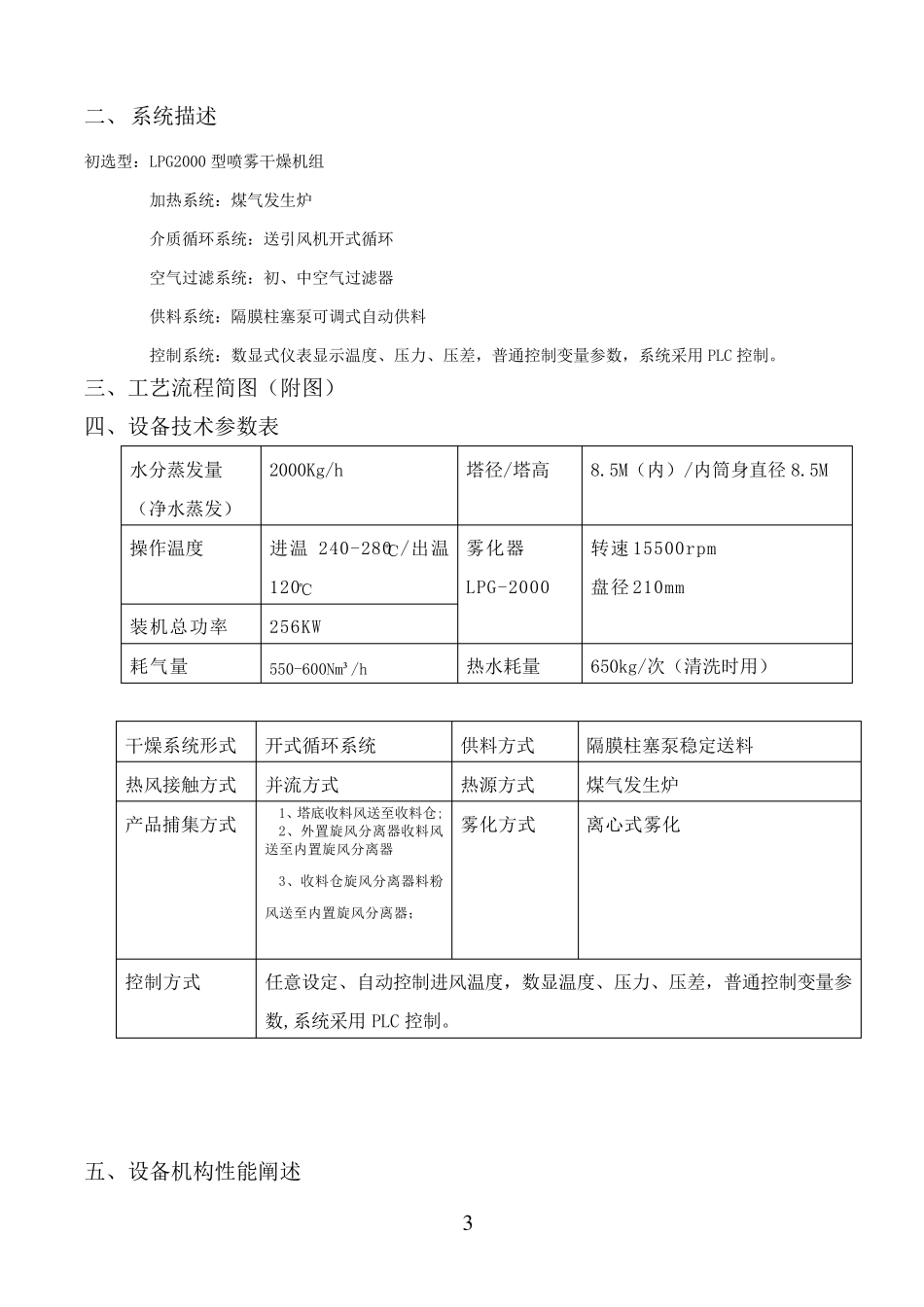

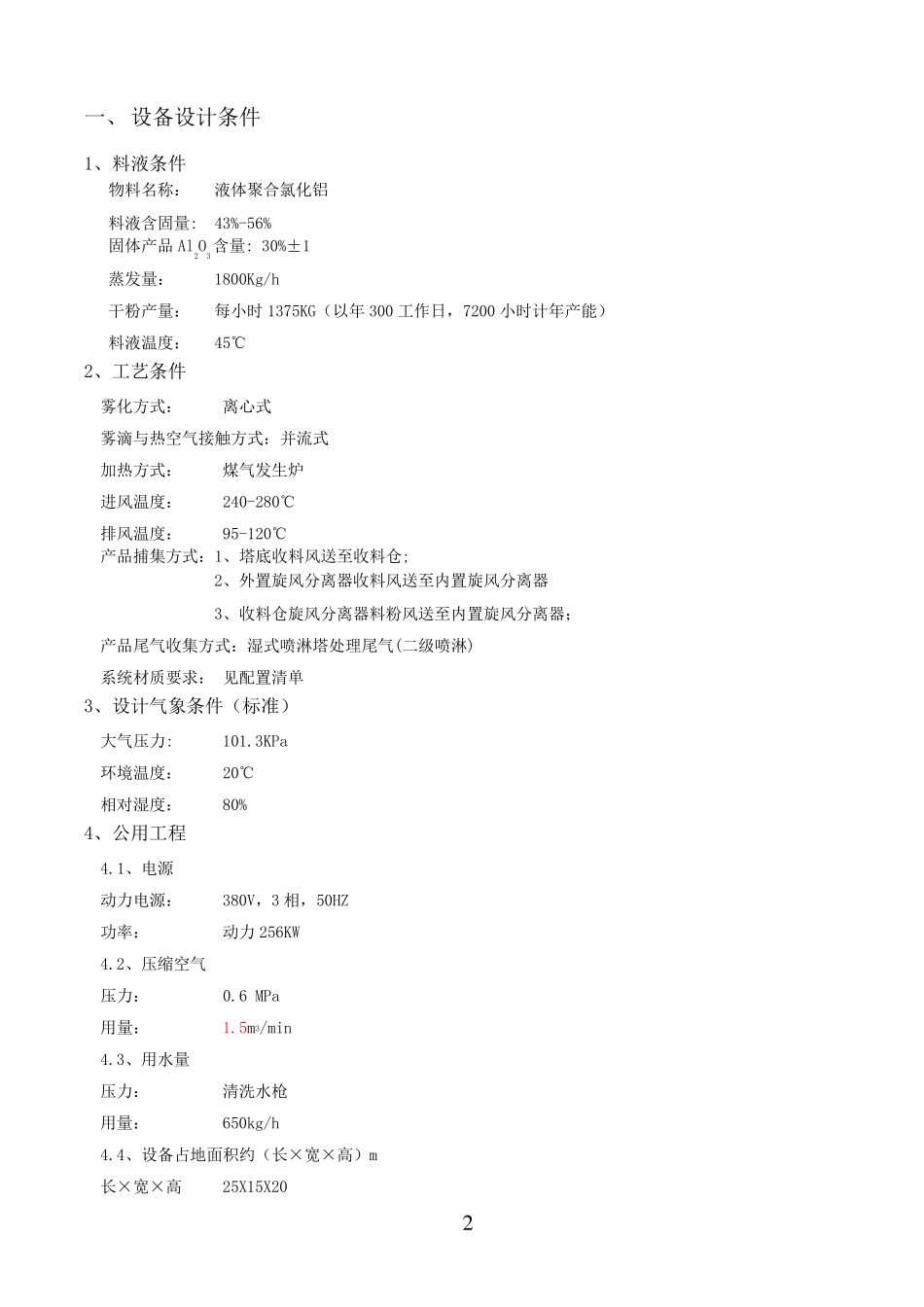

1 目 录 一、 设备设计条件 136.一611.二988 二、 计算过程 三、 系统描述 四、 工艺流程简图 五、 设备技术参数表 六、 设备机构性能阐述 七、 设备配置明细表 八、 备品备件明细表 九、 供货周期 十、 工程说明 十一、 其他事宜 2 一、 设备设计条件 1、料液条件 物料名称: 液体聚合氯化铝 料液含固量: 43%-56% 固体产品Al2O3含量: 30%±1 蒸发量: 1800Kg/h 干粉产量: 每小时1375KG(以年300 工作日,7200 小时计年产能) 料液温度: 45℃ 2、工艺条件 雾化方式: 离心式 雾滴与热空气接触方式:并流式 加热方式: 煤气发生炉 进风温度: 240-280℃ 排风温度: 95-120℃ 产品捕集方式:1、塔底收料风送至收料仓; 2、外置旋风分离器收料风送至内置旋风分离器 3、收料仓旋风分离器料粉风送至内置旋风分离器; 产品尾气收集方式:湿式喷淋塔处理尾气(二级喷淋) 系统材质要求: 见配置清单 3、设计气象条件(标准) 大气压力: 101.3KPa 环境温度: 20℃ 相对湿度: 80% 4、公用工程 4.1、电源 动力电源: 380V,3 相,50HZ 功率: 动力256KW 4.2、压缩空气 压力: 0.6 MPa 用量: 1.5m3/min 4.3、用水量 压力: 清洗水枪 用量: 650kg/h 4.4、设备占地面积约(长×宽×高)m 长×宽×高 25X15X20 3 二、 系统描述 初选型:LPG2000 型喷雾干燥机组 加热系统:煤气发生炉 介质循环系统:送引风机开式循环 空气过滤系统:初、中空气过滤器 供料系统:隔膜柱塞泵可调式自动供料 控制系统:数显式仪表显示温度、压力、压差,普通控制变量参数,系统采用PLC 控制。 三、工艺流程简图(附图) 四、设备技术参数表 水分蒸发量 (净水蒸发) 2000Kg/h 塔径/塔高 8.5M(内)/内筒身直径8.5M 操作温度 进温240-280℃/出温120℃ 雾化器 LPG-2000 转速15500rpm 盘径210mm 装机总功率 256KW 耗气量 550-600Nm³/h 热水耗量 650kg/次(清洗时用) 干燥系统形式 开式循环系统 供料方式 隔膜柱塞泵稳定送料 热风接触方式 并流方式 热源方式 煤气发生炉 产品捕集方式 1、塔底收料风送至收料仓; 2、外置旋风分离器收料风送至内置旋风分离器 3、收料仓旋风分离器料粉风送至内置旋风分离器; 雾化方式 离心式雾化 控制方式 任意设定、自动控制进风温度,数显温度、压力、压差,普通控制变量参数,系统采用PLC 控制。 五、设备...
