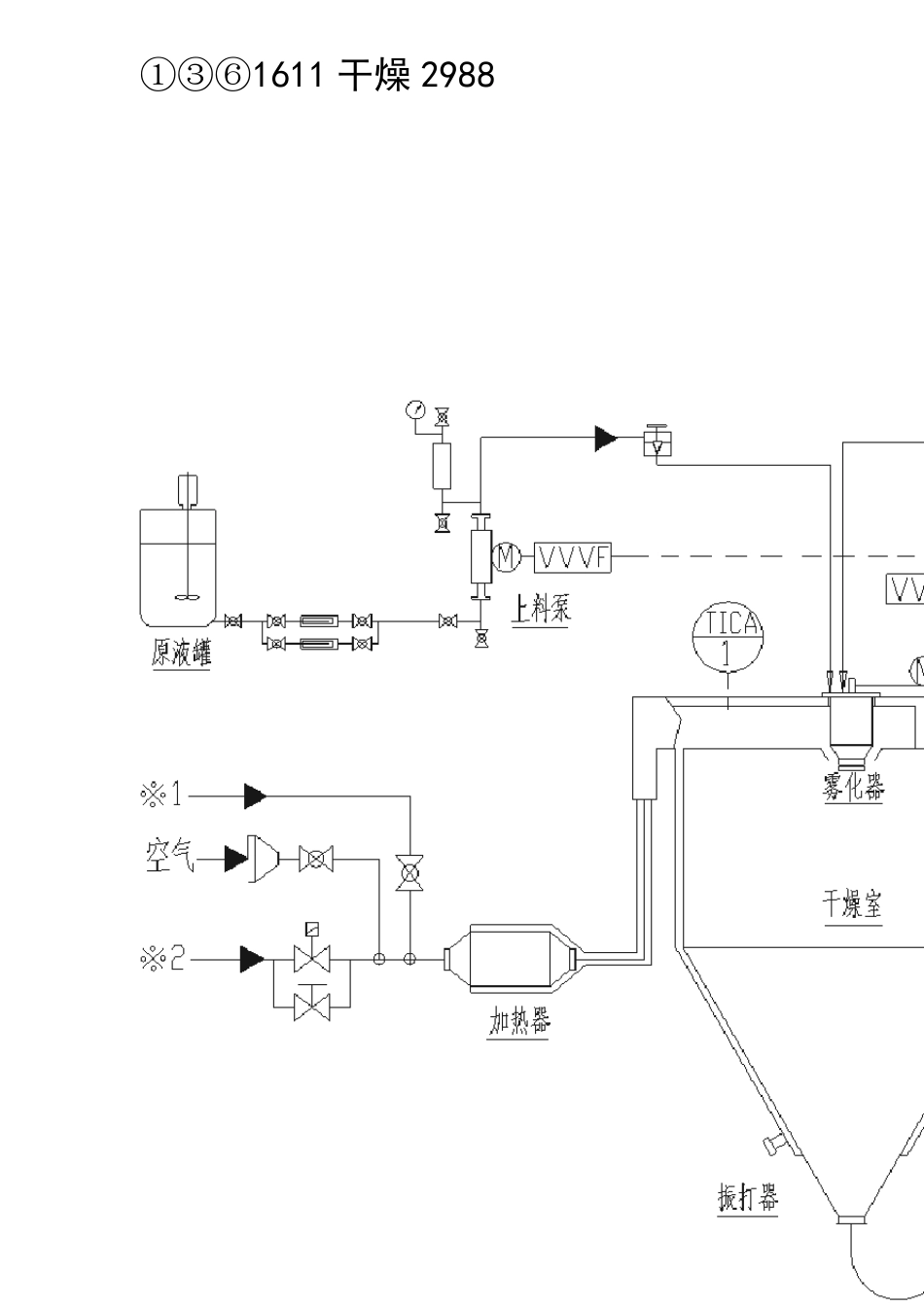

①③⑥1611 干燥2988 一、LPG150 聚 合物 离 心 喷 雾 干 燥 机 ， 聚 合物 烘 干 设 备 ,聚 合物LPG300 喷 雾 干 燥 塔 主要技术参数 1.1 干燥机型号 ①LPG-150 ②LPG-300 1.2 干燥物料名称： 聚合物 1.3 蒸发水分： 140Kg/h 280Kg/h 1.4 成品产量： 75 Kg/h 150Kg/h 1.5 浆料含固量： 35％ 35％ 1.6 出料方式： 旋风除尘器 1.7 除尘方式： 布袋除尘器 1.8 加热方式： 天然气直接加热 1.9 进口温度： 260℃ 1.10 出口温度： 90℃ 1.11 机械总功率： 34Kw 13Kw 1.12 天然气耗量： 约23Nm³/h 约45Nm³/h 1.14 雾化形式： 机械传动、高速离心雾化 1.15 设备占地面积： 9×7×9.5 米（长×宽×高） 11×10×11 米（长×宽×高） 二、水、电、气、天然气等供给的条件 2.1 供水条件： 由工厂供水系统向喷雾干燥工段供应清洗用工业水。 ①③⑥1611 干燥2988 2.2 供电条件： 由工厂高压配电室用电缆向喷雾干燥工段喷雾干燥设备电器控制柜供电：总功率： 27Kw。 2.3 供热条件：由工厂供热系统向喷雾干燥工段供应天然气，热值≥8400 Kcal/ Nm³。 2.4 供压缩空气条件：由工厂供压缩空气系统向喷雾干燥工段供应经过汽水分离的压缩空气，流量0.2m3/min，压力0.4～0.6MPa。 2.5 工段内照明：由工厂照明电路统一安排解决。 三、LPG150 聚 合物 离 心 喷 雾 干 燥 机 ， 聚 合物 烘 干 设 备 ,聚 合物LPG300 喷 雾 干 燥 塔 干燥设备流程图①③⑥1611 干燥2988 ①③⑥1611 干燥2988 四、主要部件详细说明 4.1 加热系统（天然气直接加热） 1 套 炉膛采用310S 耐高温不锈钢板制作，与热风接触部分采用304 制作，保温硅酸铝，其余Q235 制作。燃烧器采用意大利进口产品。送风机、冷却风机材质Q235，配空气过滤器2 套。 ①LPG-150 型燃烧器型号：RS28，功率：0. 37Kw；送风机型号：4-72-3.2A ，2.2Kw；冷却风机材质：Q235，型号：DF-7，0.75Kw。 ②LPG-300 型燃烧器型号：RS50，功率：0.75Kw；送风机型号：4-72-3.6A，3Kw；冷却风机材质：Q235，型号：DF-8，1.1Kw。 4.2 供料系统（变频控制） 1 套 螺杆泵输送，接触物料部分采用304 材料。用变频调速控制流量，物料以固定或调节的速度输送到雾化器，输送管道全部采用304。 ①LPG-150 型螺杆泵型号GF15-1，功率：0.75Kw。 ②LPG-300 型螺杆泵型号GF20-1，功...
