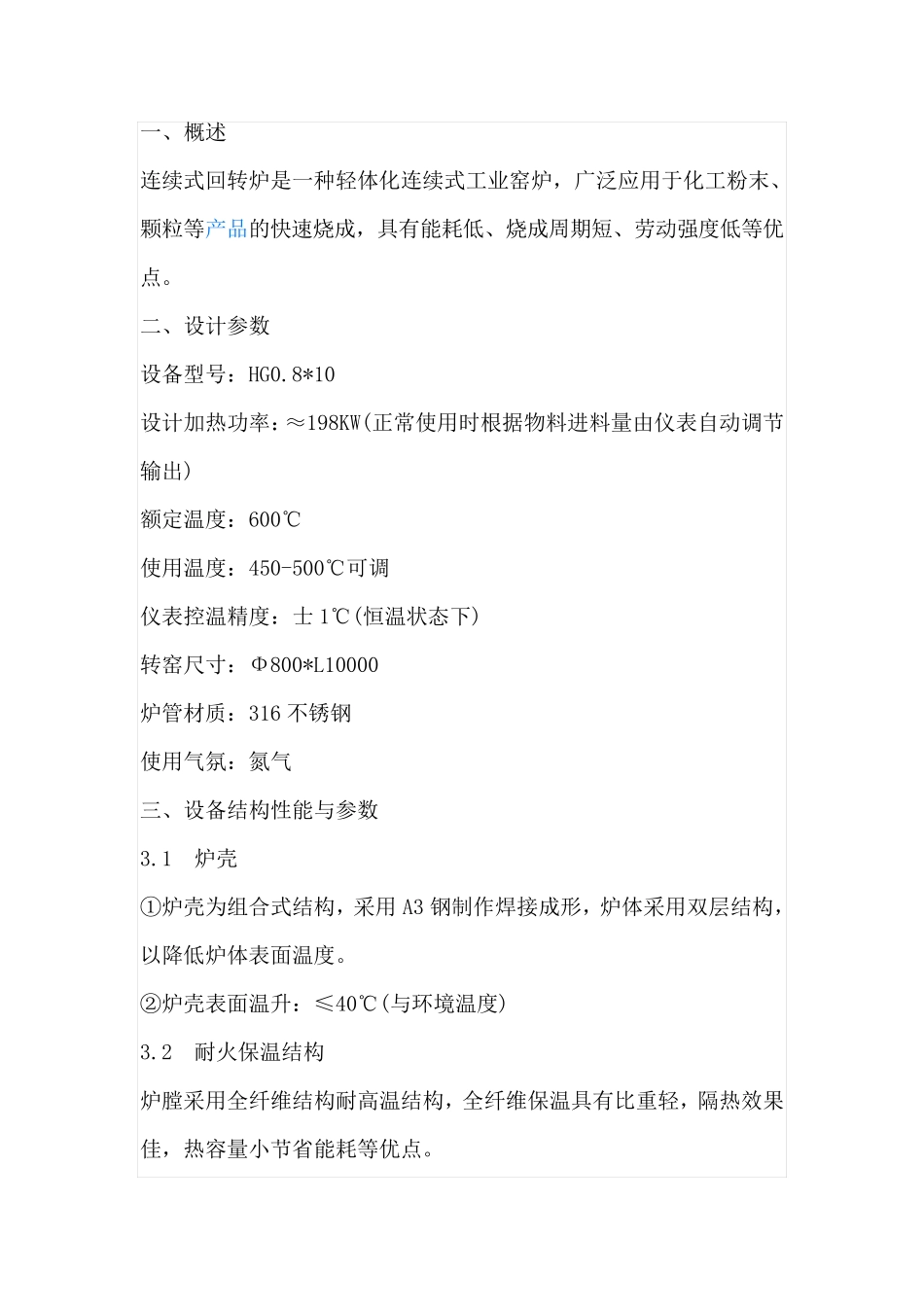

一、概述 连续式回转炉是一种轻体化连续式工业窑炉,广泛应用于化工粉末、颗粒等产品的快速烧成,具有能耗低、烧成周期短、劳动强度低等优点。 二、设计参数 设备型号:HG0.8*10 设计加热功率:≈198KW(正常使用时根据物料进料量由仪表自动调节输出) 额定温度:600℃ 使用温度:450-500℃可调 仪表控温精度:士1℃(恒温状态下) 转窑尺寸:Φ800*L10000 炉管材质:316 不锈钢 使用气氛:氮气 三、设备结构性能与参数 3.1 炉壳 ①炉壳为组合式结构,采用A3 钢制作焊接成形,炉体采用双层结构,以降低炉体表面温度。 ②炉壳表面温升:≤40℃(与环境温度) 3.2 耐火保温结构 炉膛采用全纤维结构耐高温结构,全纤维保温具有比重轻,隔热效果佳,热容量小节省能耗等优点。 3.3 炉体结构 ①本炉为连续形式,物料由螺旋喂料机输入,利用炉管热幅射预热后进入高温区煅烧。 ②炉管内设置直条抄料板,以利用重力原理不停的翻转物料,使物料受热均匀。 ③前后密封仓,304 不锈钢材质。
