酒石酸干燥机,酒石酸沸腾流化床干燥设备VIP免费

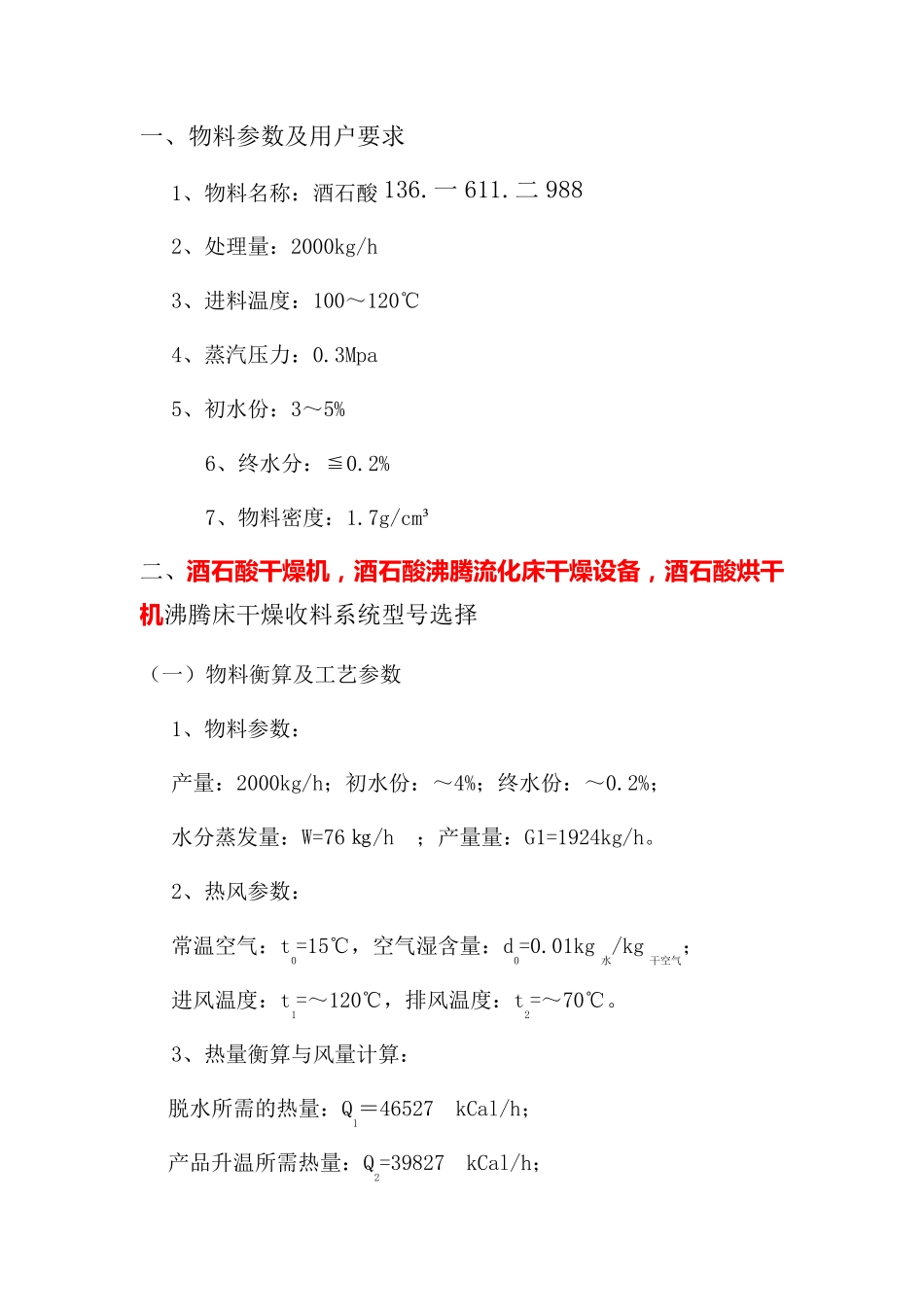

酒石酸干燥机,酒石酸沸腾流化床干燥设备_第1页
1/7

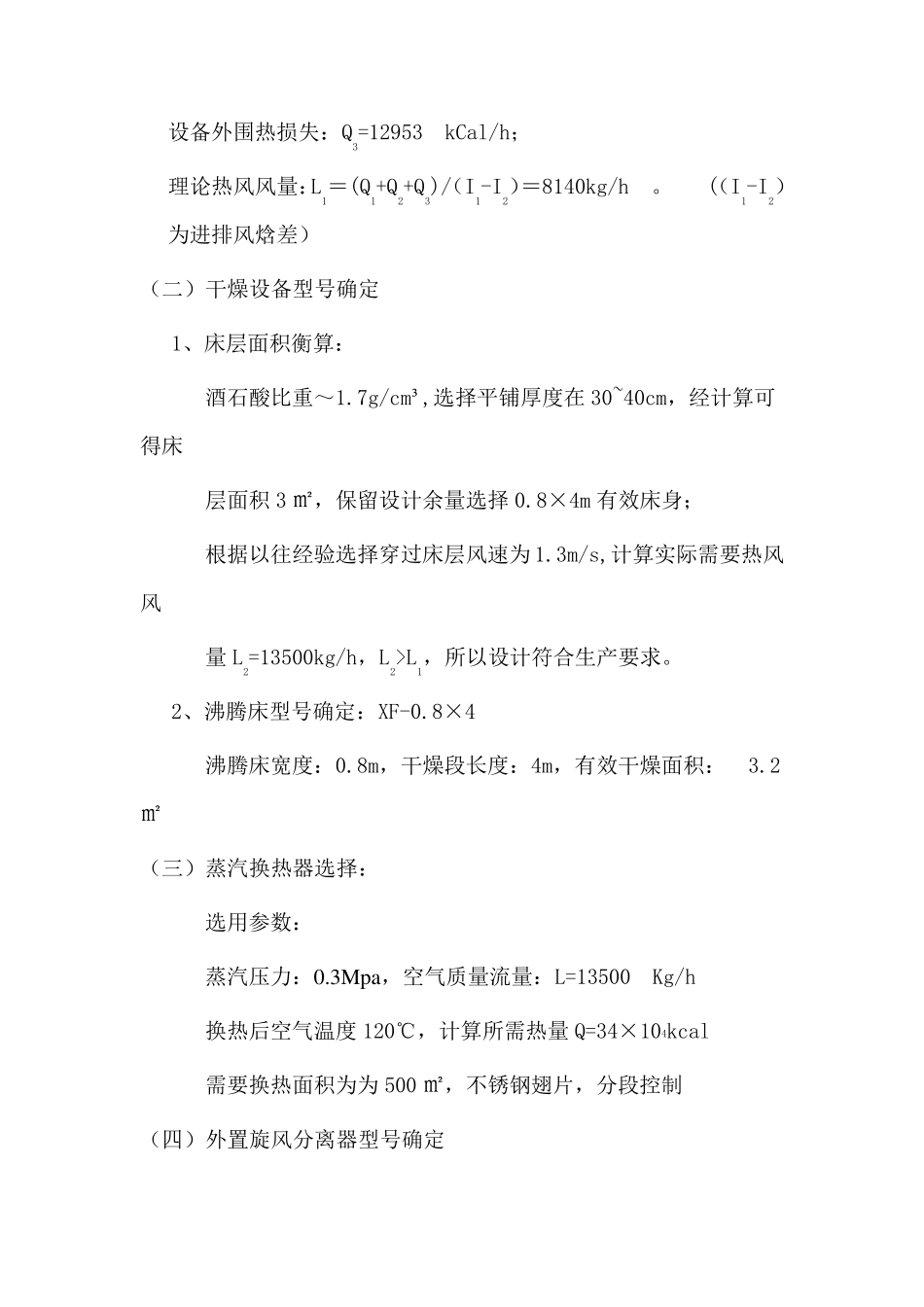

酒石酸干燥机,酒石酸沸腾流化床干燥设备_第2页
2/7

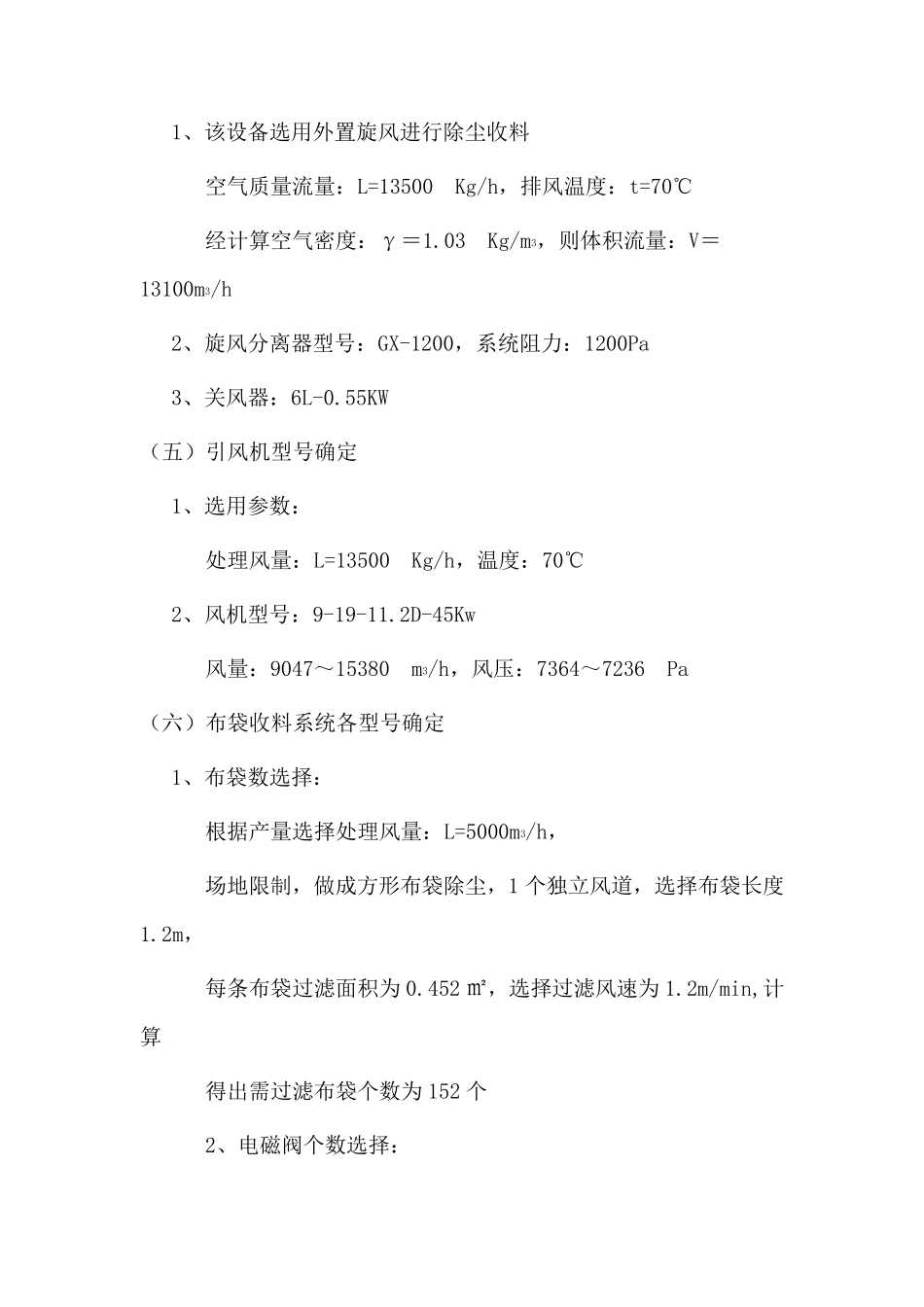

酒石酸干燥机,酒石酸沸腾流化床干燥设备_第3页
3/7
一、物料参数及用户要求 1、物料名称:酒石酸136.一611.二988 2、处理量:2000kg/h 3、进料温度:100~120℃ 4、蒸汽压力:0.3Mpa 5、初水份:3~5% 6、终水分:≦0.2% 7、物料密度:1.7g/cm³ 二、酒 石 酸 干 燥 机 , 酒 石 酸 沸 腾 流 化床 干 燥 设 备 , 酒 石 酸 烘 干机 沸腾床干燥收料系统型号选择 (一)物料衡算及工艺参数 1、物料参数: 产量:2000kg/h;初水份:~4%;终水份:~0.2%; 水分蒸发量:W=76 ㎏/h ;产量量:G1=1924kg/h。 2、热风参数: 常温空气:t0=15℃,空气湿含量:d0=0.01kg水/kg干空气; 进风温度:t1=~120℃,排风温度:t2=~70℃。 3、热量衡算与风量计算: 脱水所需的热量:Q1=46527 kCal/h; 产品升温所需热量:Q2=39827 kCal/h; 设备外围热损失:Q3=12953 kCal/h; 理论热风风量:L1=(Q1+Q2+Q3)/(I1-I2)=8140kg/h 。 ((I1-I2)为进排风焓差) (二)干燥设备型号确定 1、床层面积衡算: 酒石酸比重~1.7g/cm³,选择平铺厚度在30~40cm,经计算可得床 层面积3 ㎡,保留设计余量选择0.8×4m 有效床身; 根据以往经验选择穿过床层风速为1.3m/s,计算实际需要热风风 量L2=13500kg/h,L2>L1,所以设计符合生产要求。 2、沸腾床型号确定:XF-0.8×4 沸腾床宽度:0.8m,干燥段长度:4m,有效干燥面积: 3.2㎡ (三)蒸汽换热器选择: 选用参数: 蒸汽压力:0.3Mpa,空气质量流量:L=13500 Kg/h 换热后空气温度120℃,计算所需热量Q=34×104kcal 需要换热面积为为500 ㎡,不锈钢翅片,分段控制 (四)外置旋风分离器型号确定 1、该设备选用外置旋风进行除尘收料 空气质量流量:L=13500 Kg/h,排风温度:t=70℃ 经计算空气密度:γ=1.03 Kg/m3,则体积流量:V=13100m3/h 2、旋风分离器型号:GX-1200,系统阻力:1200Pa 3、关风器:6L-0.55KW (五)引风机型号确定 1、选用参数: 处理风量:L=13500 Kg/h,温度:70℃ 2、风机型号:9-19-11.2D-45Kw 风量:9047~15380 m3/h,风压:7364~7236 Pa (六)布袋收料系统各型号确定 1、布袋数选择: 根据产量选择处理风量:L=5000m3/h, 场地限制,做成方形布袋除尘,1 个独立风道,选择布袋长度1.2m, 每条布袋过滤面积为0.452 ㎡,选择过滤风速为1.2m/min,计算 得出需过滤布袋个数为152 个 2、电磁阀个数选择: 由于是方形布袋除尘,19 列,每列8 个布袋,...
