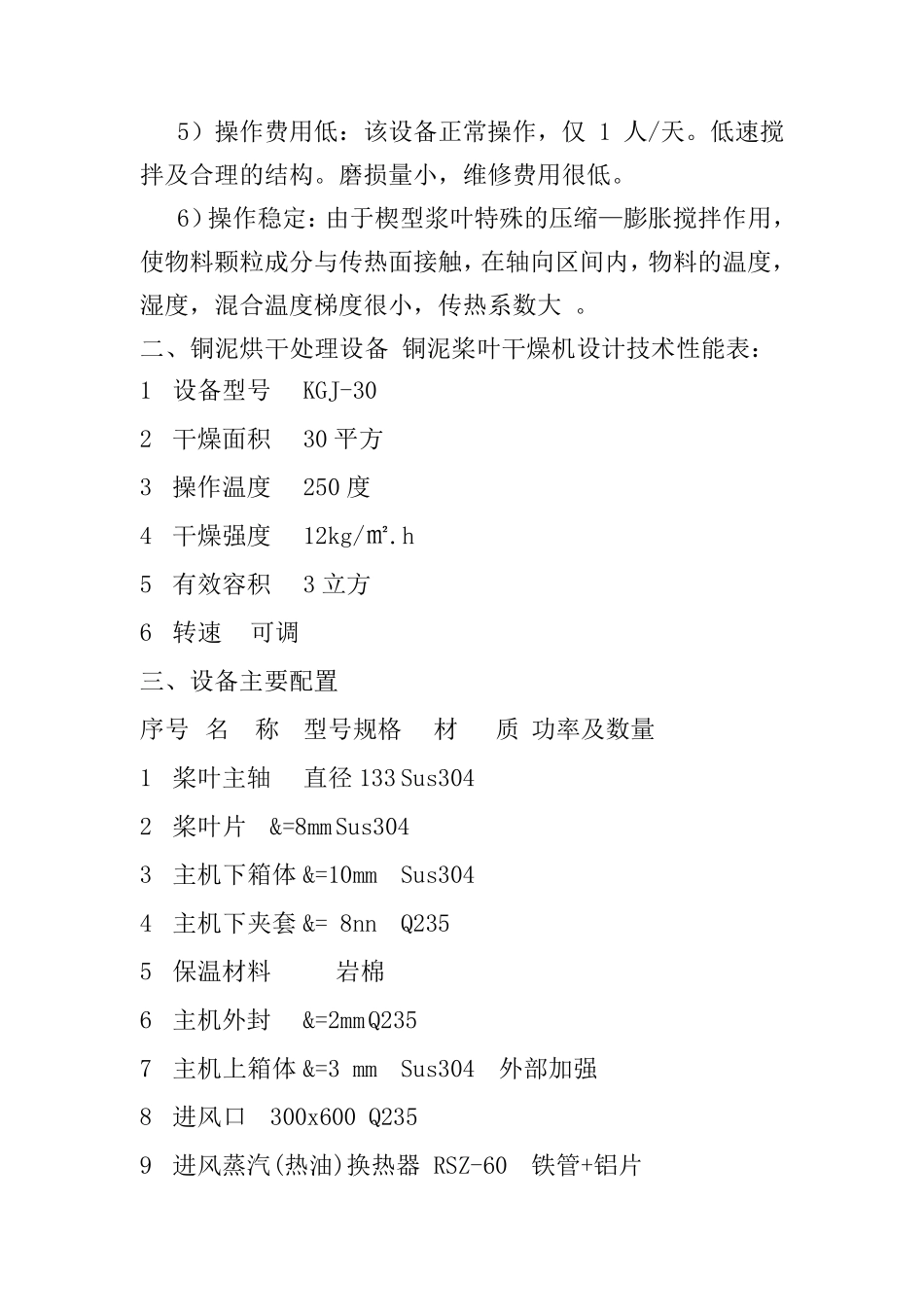

一、铜泥烘干处理设备 铜泥桨叶干燥机设计概述 （一）工作原理： 空心轴上密集排列着楔型中空浆叶，热介质经空心轴流经浆叶。单位有效容积内传热面积很大，热介质可以是水蒸汽，也可以是热水或导热油等。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。T:136干燥1611 煅烧29顾8先 8生 在浆叶及夹套通入热油，加热的同时，出料口上部同时通入经过加热后的干空气进一步干燥，这样大大增加了设备的干燥强度。蒸发出来的水分由尾气带出干燥机，湿空气由引风机排出室外。 （二）设备特性： 1）浆叶干燥机能耗低：由于间接加热 ，没有大量携带空气带走热量， 热效率高. 2）浆叶干燥机单位有效容积内拥有巨大的传热面，就缩短了处理时间，设备尺寸变小。就极大地减少了建筑面积及建筑空间。 3）处理物料范围广：使用不同介质，既可以处理热敏性物料，又可处理高温物料。常用介质有：水蒸汽，导热油，热水，冷却水(冷却时)等。既可连续操作也可间歇操作，可在很多领域应用。 4）环境污染小：携带空气量很少，粉尘物料夹带很少。对有污染的物料或需回收溶剂的工况，可采用闭路循环。 5）操作费用低：该设备正常操作，仅1 人/天。低速搅拌及合理的结构。磨损量小，维修费用很低。 6）操作稳定：由于楔型浆叶特殊的压缩—膨胀搅拌作用，使物料颗粒成分与传热面接触，在轴向区间内，物料的温度，湿度，混合温度梯度很小，传热系数大 。 二、铜泥烘干处理设备 铜泥桨叶干燥机设计技术性能表： 1 设备型号 KGJ-30 2 干燥面积 30 平方 3 操作温度 250 度 4 干燥强度 12kg/㎡.h 5 有效容积 3 立方 6 转速 可调 三、设备主要配置 序号 名 称 型号规格 材 质 功率及数量 1 桨叶主轴 直径133 Sus304 2 桨叶片 &=8mm Sus304 3 主机下箱体 &=10mm Sus304 4 主机下夹套 &= 8nn Q235 5 保温材料 岩棉 6 主机外封 &=2mm Q235 7 主机上箱体 &=3 mm Sus304 外部加强 8 进风口 300x600 Q235 9 进风蒸汽(热油)换热器 RSZ-60 铁管+铝片 10 排湿口 直径200 Sus304 11 转动齿轮 45#钢 2 件 12 转动链轮 45#钢 2 件 13 选择接头 进油和出油 2 件 14 转动电机 国标 22KW 15 转动减速机 国标 1 个 16 排湿管道 &=1.2 Sus304 17 排湿风机 4-72 Q235 3kw 1 台 18 螺旋加料器 Sus304 3w 19 电柜及电器 A3 变频调速 20 密封件 聚四氟
