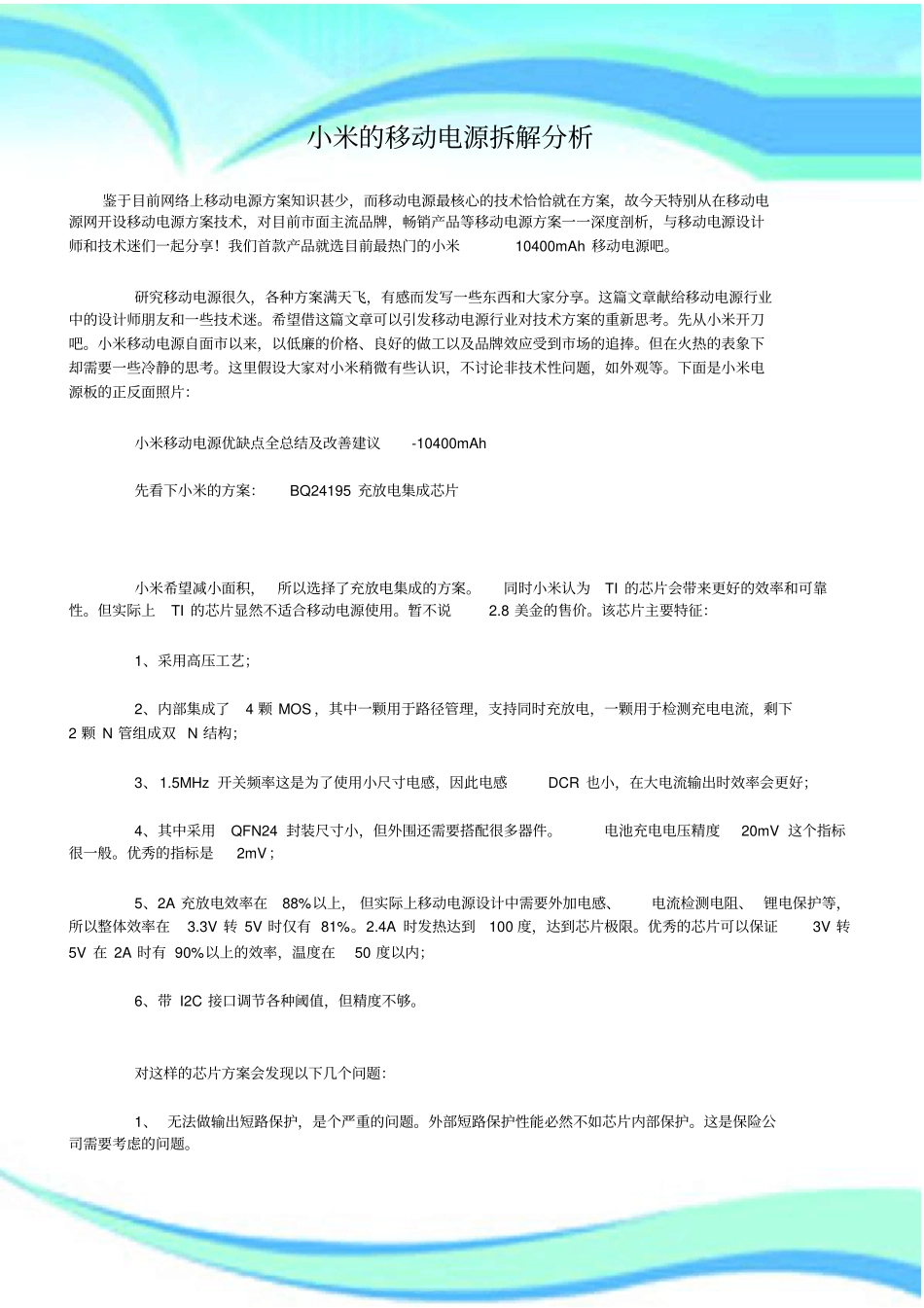

小米的移动电源拆解分析2 ————————————————————————————————作者：————————————————————————————————日期：小米的移动电源拆解分析鉴于目前网络上移动电源方案知识甚少，而移动电源最核心的技术恰恰就在方案，故今天特别从在移动电源网开设移动电源方案技术，对目前市面主流品牌，畅销产品等移动电源方案一一深度剖析，与移动电源设计师和技术迷们一起分享！我们首款产品就选目前最热门的小米10400mAh 移动电源吧。研究移动电源很久，各种方案满天飞，有感而发写一些东西和大家分享。这篇文章献给移动电源行业中的设计师朋友和一些技术迷。希望借这篇文章可以引发移动电源行业对技术方案的重新思考。先从小米开刀吧。小米移动电源自面市以来，以低廉的价格、良好的做工以及品牌效应受到市场的追捧。但在火热的表象下却需要一些冷静的思考。这里假设大家对小米稍微有些认识，不讨论非技术性问题，如外观等。下面是小米电源板的正反面照片：小米移动电源优缺点全总结及改善建议-10400mAh先看下小米的方案：BQ24195 充放电集成芯片小米希望减小面积，所以选择了充放电集成的方案。同时小米认为TI 的芯片会带来更好的效率和可靠性。但实际上TI 的芯片显然不适合移动电源使用。暂不说2.8 美金的售价。该芯片主要特征：1、采用高压工艺；2、内部集成了4 颗 MOS ，其中一颗用于路径管理，支持同时充放电，一颗用于检测充电电流，剩下2 颗 N 管组成双 N 结构；3、1.5MHz 开关频率这是为了使用小尺寸电感，因此电感DCR 也小，在大电流输出时效率会更好；4、其中采用QFN24 封装尺寸小，但外围还需要搭配很多器件。电池充电电压精度20mV 这个指标很一般。优秀的指标是2mV；5、2A 充放电效率在88%以上， 但实际上移动电源设计中需要外加电感、电流检测电阻、 锂电保护等，所以整体效率在3.3V 转 5V 时仅有 81%。2.4A 时发热达到100 度，达到芯片极限。优秀的芯片可以保证3V 转5V 在 2A 时有 90%以上的效率，温度在50 度以内；6、带 I2C 接口调节各种阈值，但精度不够。对这样的芯片方案会发现以下几个问题：1、 无法做输出短路保护，是个严重的问题。外部短路保护性能必然不如芯片内部保护。这是保险公司需要考虑的问题。2、 无法实现电量检测，需要外部电路。总之，TI 的该款芯片不是移动电源最合适的芯片。3、 ABOV 单片机的选择很多，无非是速度...
