屋面彩钢外板压板加工平台搭设技术措施VIP免费

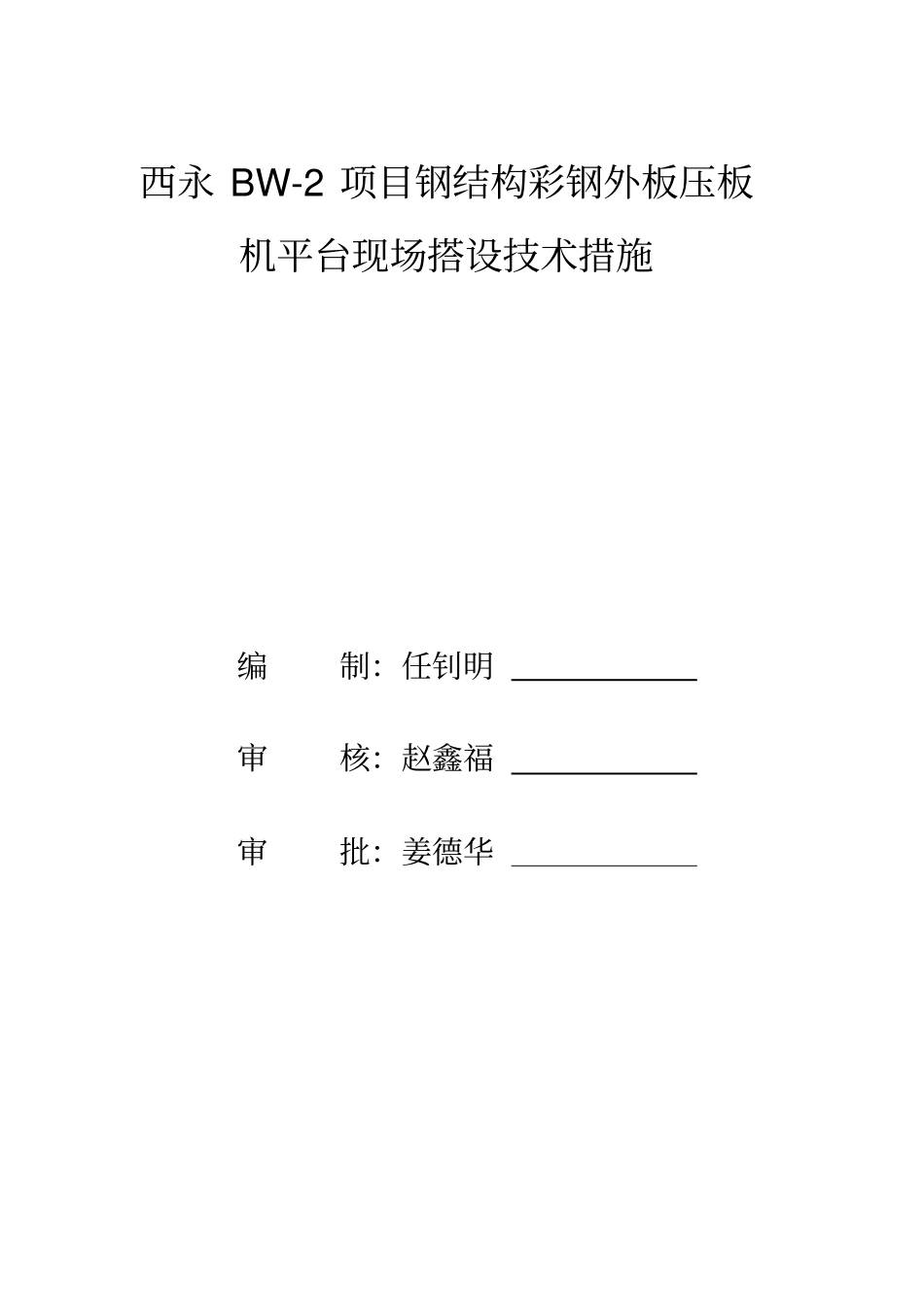

西永 BW-2 项目钢结构彩钢外板压板机平台现场搭设技术措施编制：任钊明审核：赵鑫福审批：姜德华重庆建工集团股份有限公司2011.9.14 一、平台搭设的构想根据现场钢结构施工进度要求， 同时结合设计对屋面彩钢外板的防水要求， 我们计划将屋面彩钢外板在现场压制。考虑到施工时间的要求，为了方便工人现场拖拉铺板方便，计划在相邻两栋厂房之间的中部位置搭设一个脚手架承重平台，将工厂彩钢板压板机安装到平台上在现场进行彩钢板外板加工和铺装。平台搭设位置在纵墙长度140 米方向居中位置，长度12 米，高度 13 米，宽度 2.8 米。大体在 1、2 号厂房，3、4 号厂房在 ○K 轴/○7 ~1/7轴位置搭设， 5、6 号厂房，7、8 号厂房，9 号厂房拟在 ○K轴/1/6~○7 轴位置搭设。 压板机机头向拟先压制的厂房方向，压制完毕后再将压板机转向供另一栋厂房使用。31265.571.5二、平台搭设的技术要求1、搭设尺寸：从临时道路地面算起预计高度13 米，高出檐口1米左右，长度 12 米，宽度 2.8 米。在长度 12 米方向沿立杆设置1.2米高的栏杆，通过钢绳临时维护。2、荷载计算：经过咨询厂家，压板机规格1.5m*10.5m ，重量 10吨。彩钢卷放置于地面， 通过吊车将钢卷钢带从地面拉到压板机进料口，进行压制加工。为此，考虑卷板动荷载和工人活荷载以及其他临时设备、机具荷载总计5 吨，合计 15 吨，150KN 。经过现场测算，平台中部临时道路宽度约8 米，该部分荷载最大。 主要荷载通过该范围脚手架钢管传递。计划钢管搭设间距和步距分别为0.6 米*1.2 米*1.2 米。平台顶部中部 1500MM 范围铺设 6MM 钢板，两边走道铺设模板。三、平台主要材料及构成1、平台脚手架采用φ 48*3.5 的普通钢管，基础用30*50*200 的木方和 8 号或 10 号槽钢，双扣件式钢管脚手架。2、平台顶铺设 6MM*1.5M*6M 钢板，以及木模板。立杆上下端头设置天地托。序号材料名称规格数量件数备注1 钢管φ48*3.5*6M 270 件立杆、横杆、剪刀撑、栏杆2 钢管φ48*3.5*4.5M 66 件立杆3 钢管φ48*3.5*3M 202 件横杆、栏杆4 直接头φ48*3.5 198 个立杆对接5 扣件φ48*3.5 1452 个双扣件6 木方30*50*150 132 个垫木7 天地托φ48*3.5 132 个8 钢板6*1500*6000 2 张放置机器9 槽钢8 号/10 号*6M 8 根钢板支垫10 模板1.2 米*1.5 米20 张走道11 密目网1.2m*1.2m 264 张维护12 钢管Φ32*2.5 96 M 爬梯备注：该材料表中材...
