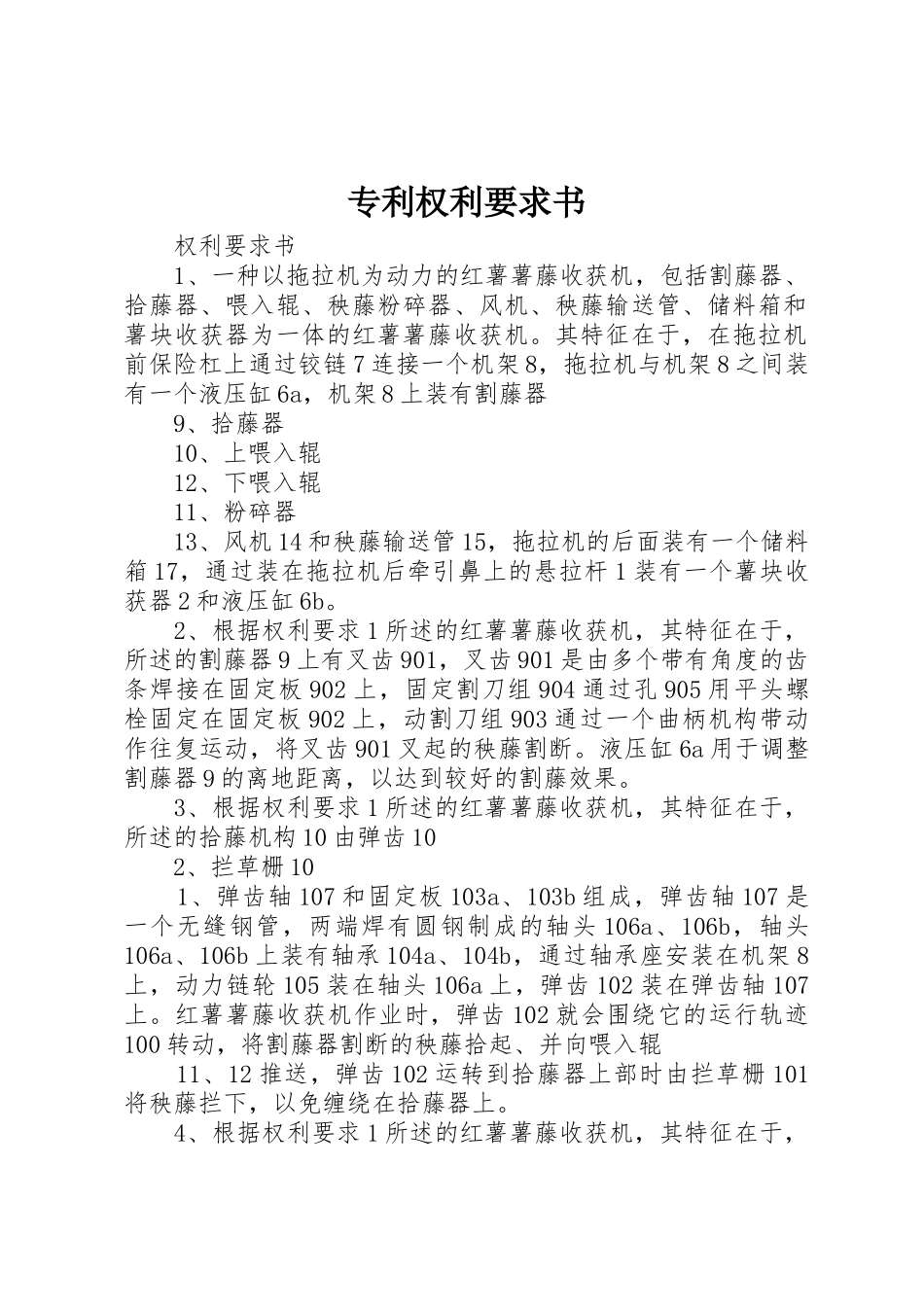

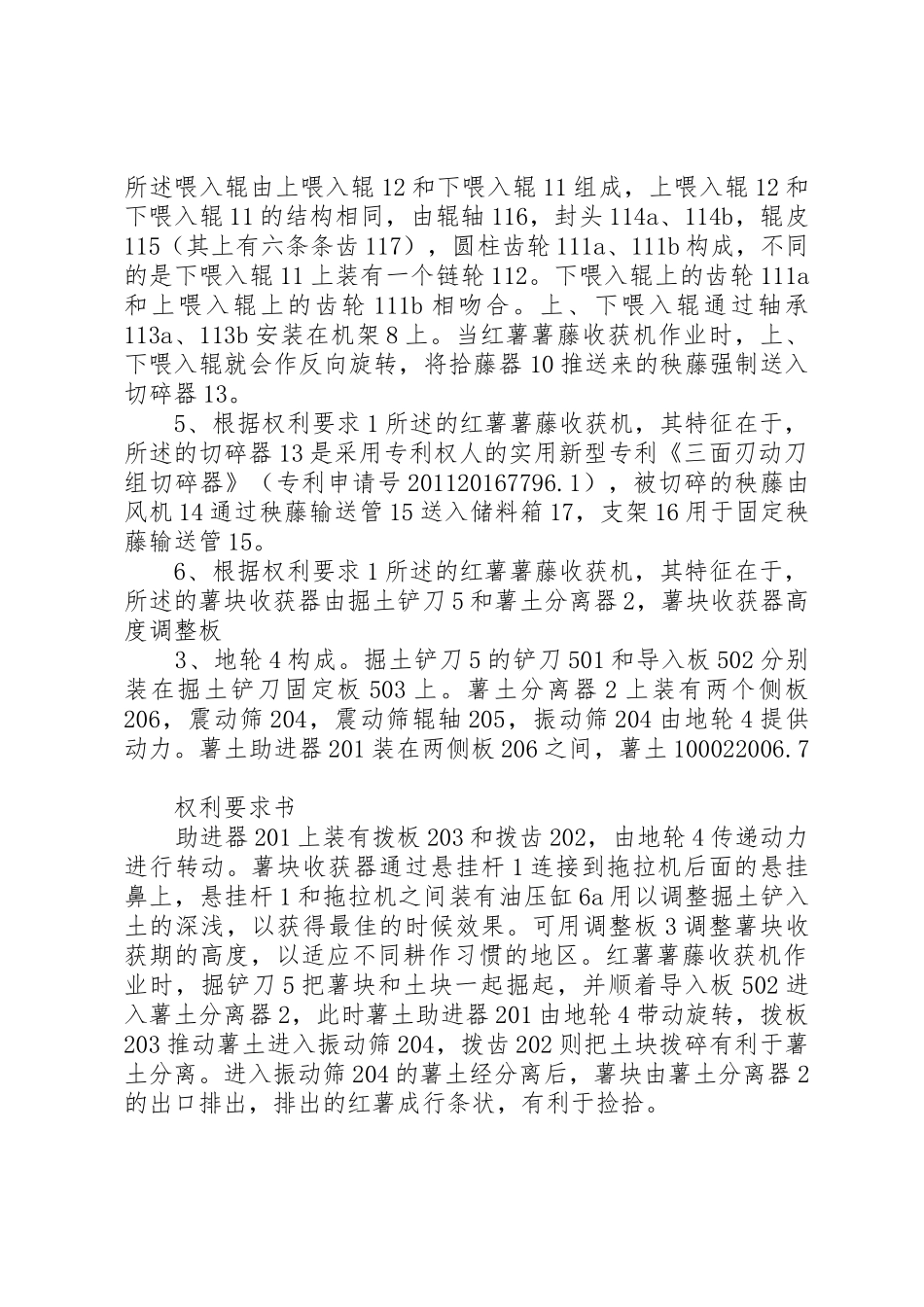

专利权利要求书 权利要求书 1、一种以拖拉机为动力的红薯薯藤收获机，包括割藤器、拾藤器、喂入辊、秧藤粉碎器、风机、秧藤输送管、储料箱和薯块收获器为一体的红薯薯藤收获机。其特征在于，在拖拉机前保险杠上通过铰链 7 连接一个机架 8，拖拉机与机架 8 之间装有一个液压缸 6a，机架 8 上装有割藤器 9、拾藤器 10、上喂入辊 12、下喂入辊 11、粉碎器 13、风机 14 和秧藤输送管 15，拖拉机的后面装有一个储料箱 17，通过装在拖拉机后牵引鼻上的悬拉杆 1 装有一个薯块收获器 2 和液压缸 6b。 2、根据权利要求 1 所述的红薯薯藤收获机，其特征在于，所述的割藤器 9 上有叉齿 901，叉齿 901 是由多个带有角度的齿条焊接在固定板 902 上，固定割刀组 904 通过孔 905 用平头螺栓固定在固定板 902 上，动割刀组 903 通过一个曲柄机构带动作往复运动，将叉齿 901 叉起的秧藤割断。液压缸 6a 用于调整割藤器 9 的离地距离，以达到较好的割藤效果。 3、根据权利要求 1 所述的红薯薯藤收获机，其特征在于，所述的拾藤机构 10 由弹齿 10 2、拦草栅 10 1、弹齿轴 107 和固定板 103a、103b 组成，弹齿轴 107 是一个无缝钢管，两端焊有圆钢制成的轴头 106a、106b，轴头106a、106b 上装有轴承 104a、104b，通过轴承座安装在机架 8上，动力链轮 105 装在轴头 106a 上，弹齿 102 装在弹齿轴 107上。红薯薯藤收获机作业时，弹齿 102 就会围绕它的运行轨迹100 转动，将割藤器割断的秧藤拾起、并向喂入辊 11、12 推送，弹齿 102 运转到拾藤器上部时由拦草栅 101将秧藤拦下，以免缠绕在拾藤器上。 4、根据权利要求 1 所述的红薯薯藤收获机，其特征在于，所述喂入辊由上喂入辊 12 和下喂入辊 11 组成，上喂入辊 12 和下喂入辊 11 的结构相同，由辊轴 116，封头 114a、114b，辊皮115（其上有六条条齿 117），圆柱齿轮 111a、111b 构成，不同的是下喂入辊 11 上装有一个链轮 112。下喂入辊上的齿轮 111a和上喂入辊上的齿轮 111b 相吻合。上、下喂入辊通过轴承113a、113b 安装在机架 8 上。当红薯薯藤收获机作业时，上、下喂入辊就会作反向旋转，将拾藤器 10 推送来的秧藤强制送入切碎器 13。 5、根据权利要求 1 所述的红薯薯藤收获机，其特征在于，所述的切碎器 13 是采用专利权人的实用新型专利《三面刃动刀组切碎器》（专利申请号 201120167796.1...
