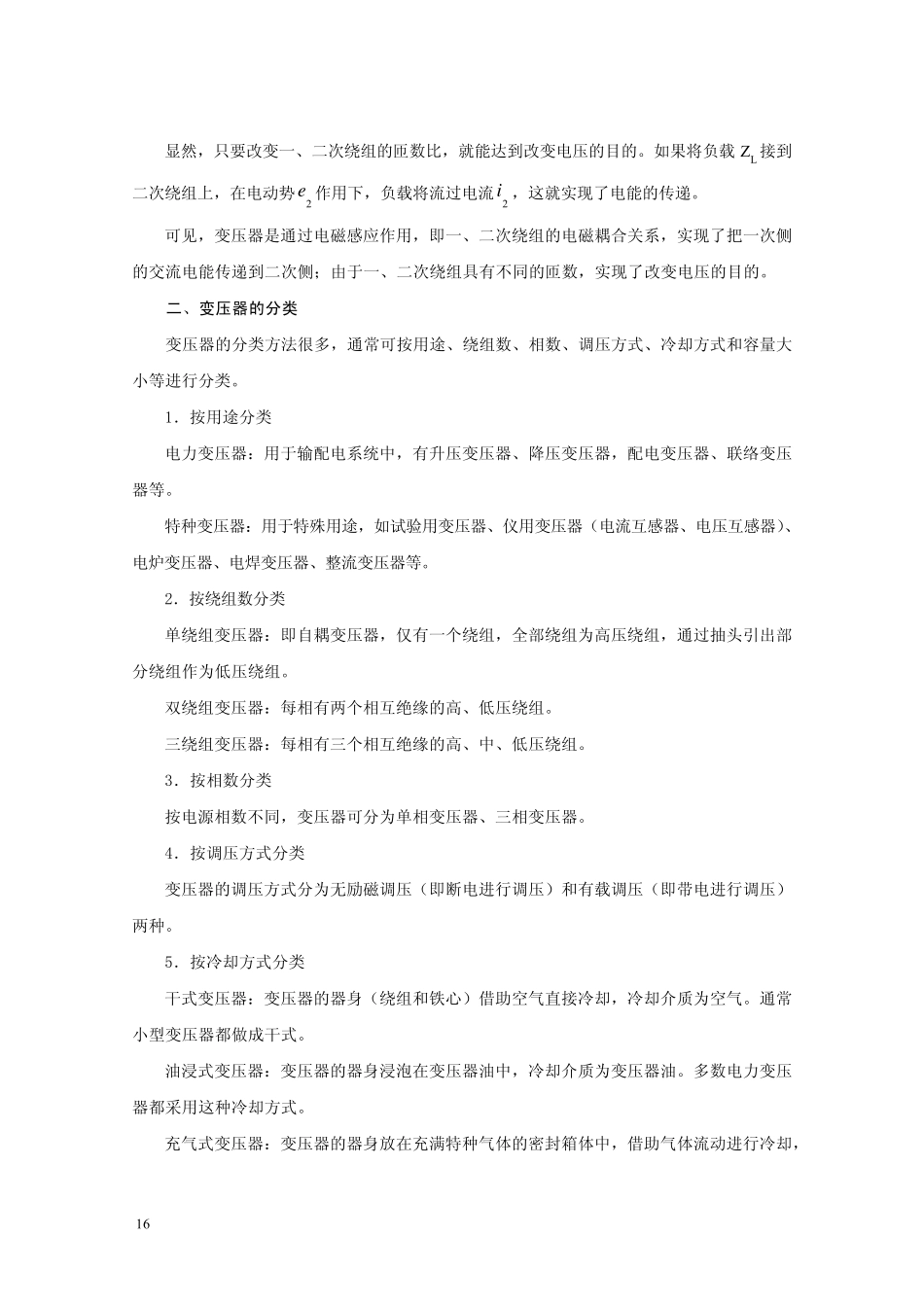

第1 篇 变压器 变压器是一种静止的电机。它通过线圈间的电磁感应作用，可以把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。 变压器是电力系统中重要的电气设备。要把发电厂发出的电能进行经济地传输、合理地分配及安全地使用，就要使用变压器。发电厂发出的电压受发电机绝缘条件的限制不可能很高（一般为 6.3～27kV），要将发出的大功率电能直接输送到很远的用电区域，几乎不可能。这是因为输送一定功率的电能时，输电线路的电压越低，线路中的电流和相应的线路损耗就越大，线路用铜量也巨增。为此必须采用高电压（小电流）输电，即通过升压变压器把发电厂发出的电压升高到输电电压，例如 110 kV、220 kV 或 500 kV 等，这样才能比较经济地输送电能。一般来说，输电距离越远，输送功率越大，要求的输电电压越高。 对于用户来说，由于用电设备绝缘与安全的限制，需把高压输电电压通过降压变压器和配电变压器降低到用户所需的电压等级。通常大型动力设备采用6 kV 或 10 kV，小型动力设备和照明则为 380V 或 220V。 发电厂发出的电能输送到用户的整个过程中，通常需要多次升压及多次降压，因此变压器的安装容量远大于发电机总装机容量，通常可达5～8 倍。可见，变压器对电力系统有着极其重要的意义 。用于电力系统升、降电压的变压器称 为电力变压器。 在 电力拖 动系统或自 动控 制系统中，变压器作为能量传递 或信 号 传递 的元 件，也应用得十 分广 泛 。在 其他 各 部 门 ，同样也广 泛 使用各 种类 型的变压器，以提 供 特 种电源 或满 足 特 殊的需要,如冶 炼 用的电炉 变压器，焊 接用的电焊 变压器，船 用变压器以及试 验 用的调 压变压器等。 本 篇 主 要研 究 双 绕 组 电力变压器的基 本 结 构 、工 作原 理和运 行特 性 ，并 对三 绕 组 变压器、自 耦 变压器、分裂 变压器和互 感器等特 殊 变压器进行简 要介 绍 。 14第1 章 变压器的基本工作原理和结构 [内容] 本 章 首 先 讨 论 变 压 器 的 基 本 工 作 原 理 和 分 类 ， 然 后 介 绍 变 压 器 的 基 本 结 构 及 各 主 要 部 件的 作 用 ， 最 后 介 绍 变 压 器 的 铭 牌 。 [要求] ● 掌 握 变 压 器 的 基 本 工 作 原 理 ， 了 解 变 压 器 的 分 类 。 ● 掌 握 变...
