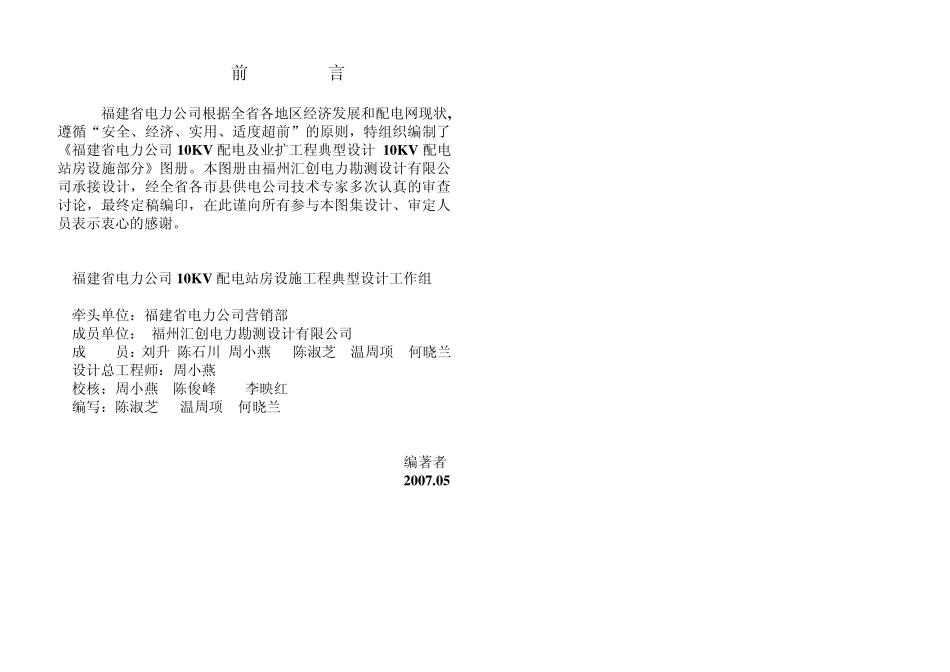

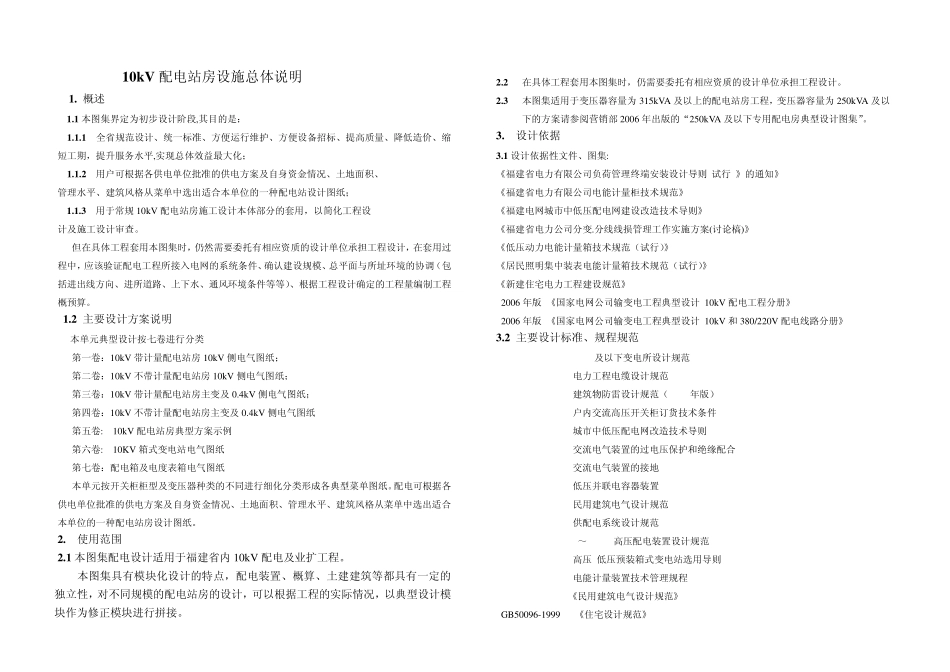

前 言 福建省电力公司根据全省各地区经济发展和配电网现状,遵循“安全、经济、实用、适度超前”的原则，特组织编制了《福建省电力公司10KV 配电及业扩工程典型设计 10KV 配电站房设施部分》图册。本图册由福州汇创电力勘测设计有限公司承接设计，经全省各市县供电公司技术专家多次认真的审查讨论，最终定稿编印，在此谨向所有参与本图集设计、审定人员表示衷心的感谢。 福建省电力公司10KV 配电站房设施工程典型设计工作组 牵头单位：福建省电力公司营销部 成员单位： 福州汇创电力勘测设计有限公司 成 员：刘升 陈石川 周小燕 陈淑芝 温周项 何晓兰 设计总工程师：周小燕 校核：周小燕 陈俊峰 李映红 编写：陈淑芝 温周项 何晓兰 编著者 2007.05 10kV 配电站房设施总体说明 1. 概述 1.1 本图集界定为初步设计阶段,其目的是： 1.1.1 全省规范设计、统一标准、方便运行维护、方便设备招标、提高质量、降低造价、缩短工期，提升服务水平,实现总体效益最大化； 1.1.2 用户可根据各供电单位批准的供电方案及自身资金情况、土地面积、 管理水平、建筑风格从菜单中选出适合本单位的一种配电站设计图纸； 1.1.3 用于常规 10kV 配电站房施工设计本体部分的套用，以简化工程设 计及施工设计审查。 但在具体工程套用本图集时，仍然需要委托有相应资质的设计单位承担工程设计，在套用过程中，应该验证配电工程所接入电网的系统条件、确认建设规模、总平面与所址环境的协调（包括进出线方向、进所道路、上下水、通风环境条件等等）、根据工程设计确定的工程量编制工程概预算。 1.2 主要设计方案说明 本单元典型设计按七卷进行分类 第一卷：10kV 带计量配电站房 10kV 侧电气图纸； 第二卷：10kV 不带计量配电站房 10kV 侧电气图纸； 第三卷：10kV 带计量配电站房主变及 0.4kV 侧电气图纸； 第四卷：10kV 不带计量配电站房主变及 0.4kV 侧电气图纸 第五卷: 10kV 配电站房典型方案示例 第六卷: 10KV 箱式变电站电气图纸 第七卷：配电箱及电度表箱电气图纸 本单元按开关柜柜型及变压器种类的不同进行细化分类形成各典型菜单图纸。配电可根据各供电单位批准的供电方案及自身资金情况、土地面积、管理水平、建筑风格从菜单中选出适合本单位的一种配电站房设计图纸。 2. 使用范围 2.1 本图集配电设计适用于福建省内10kV 配电及业扩工程。 本图集具有模块化设计的特点，配电装置、概算、...
