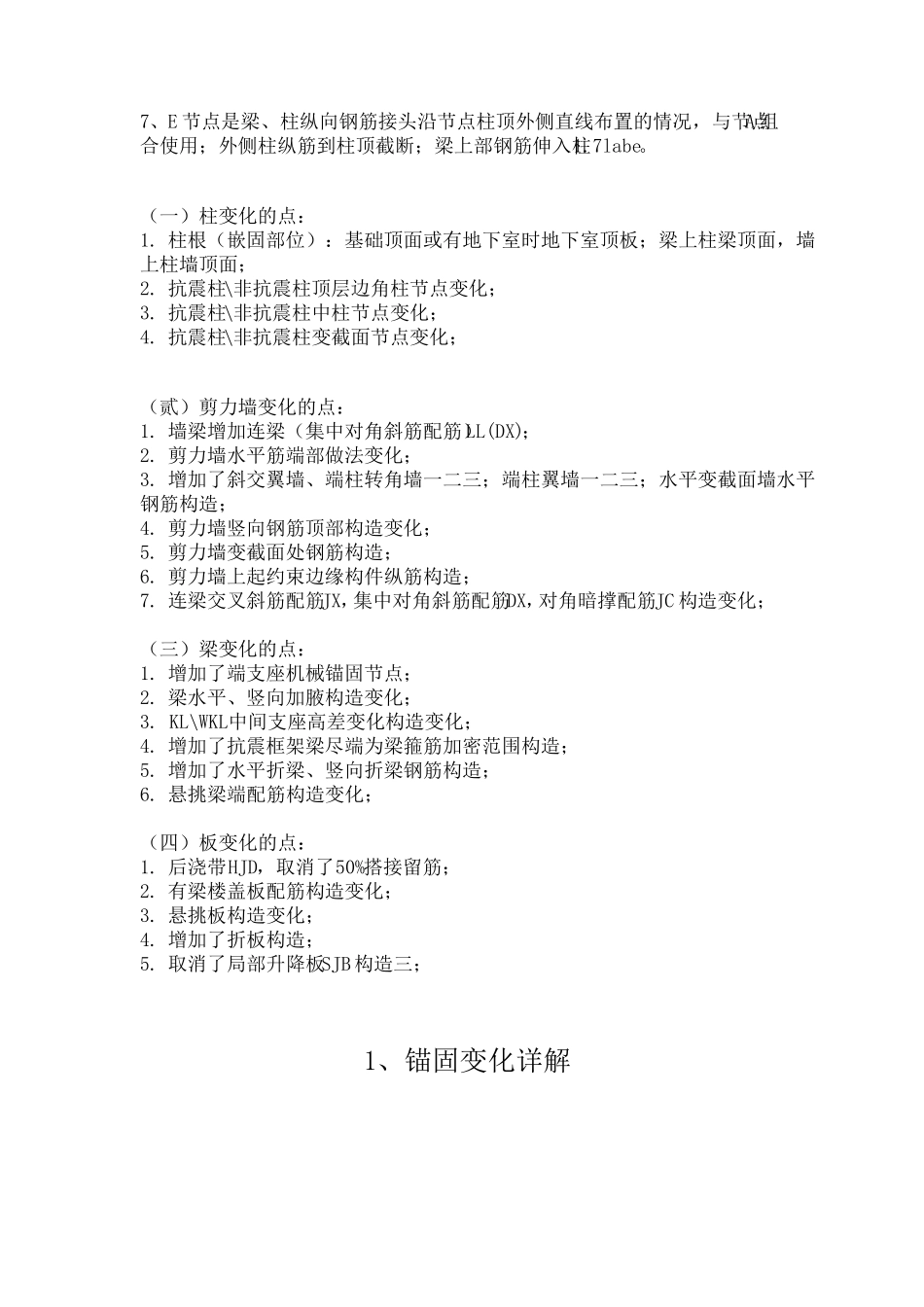

11G101系列新平法2011年9 月1 日正式实施： 《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》 11G101-1 《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》 11G101-2 《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》 11G101-3 11G101系统平法图集较03G101系列图集较大变化有： 一、 适用范围变化： 11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。 包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。 11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。 包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。 二、 受拉钢筋锚固长度等一般构造变化： 11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae 的计算方式。较 03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。 三、 构件标准构造详图变化： 11G101-1中抗震KZ 边柱和角柱柱顶纵筋构造，较03G101有如下变化： 1、新图集中各个节点可以进行组合使用； 2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与 原 图集一致 ） 3、A 节点，外侧伸入梁内钢筋不小于梁上部钢筋时 ，可以弯 入梁内作 为梁上部纵向 钢筋。（新增 的构造） 4、所 有节点内侧钢筋按 中柱节点走 ； 5、BC 节点，区分了外侧钢筋从 梁底 算起1.5labe是 否 超 过 柱内侧边缘 ；超 过 的，外侧配 筋率 >1.2%分批 截 断 ，错 开 20d；没 有超 过 的，弯 折 部分要>=15d，总长>1.5labe，同 样 错 开 20d； 6、D 节点是 未 伸入梁内的外侧钢筋构造，（与 原 图集一致 ） 7、E 节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A 组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。 （一）柱变化的点： 1. 柱根...
