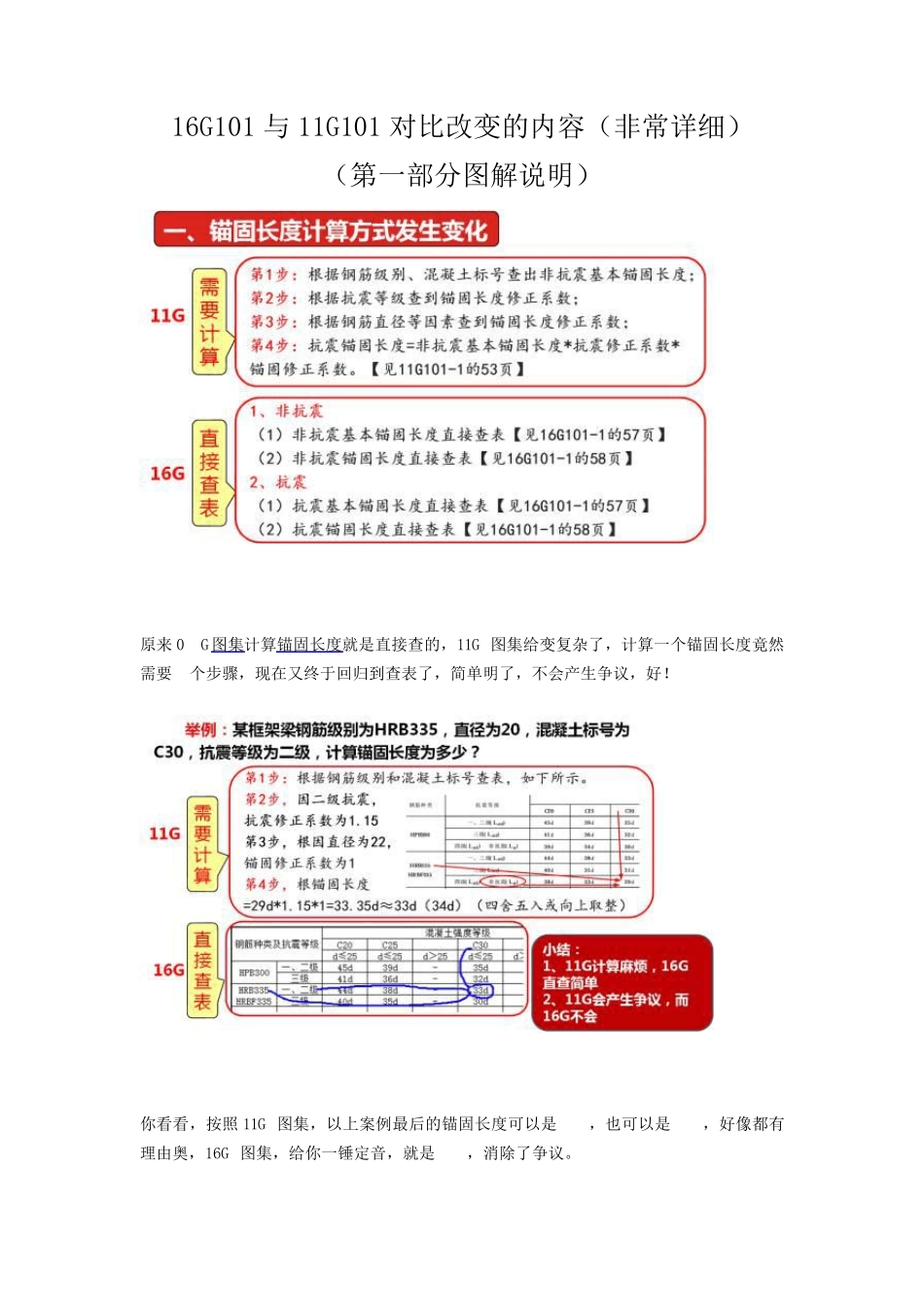

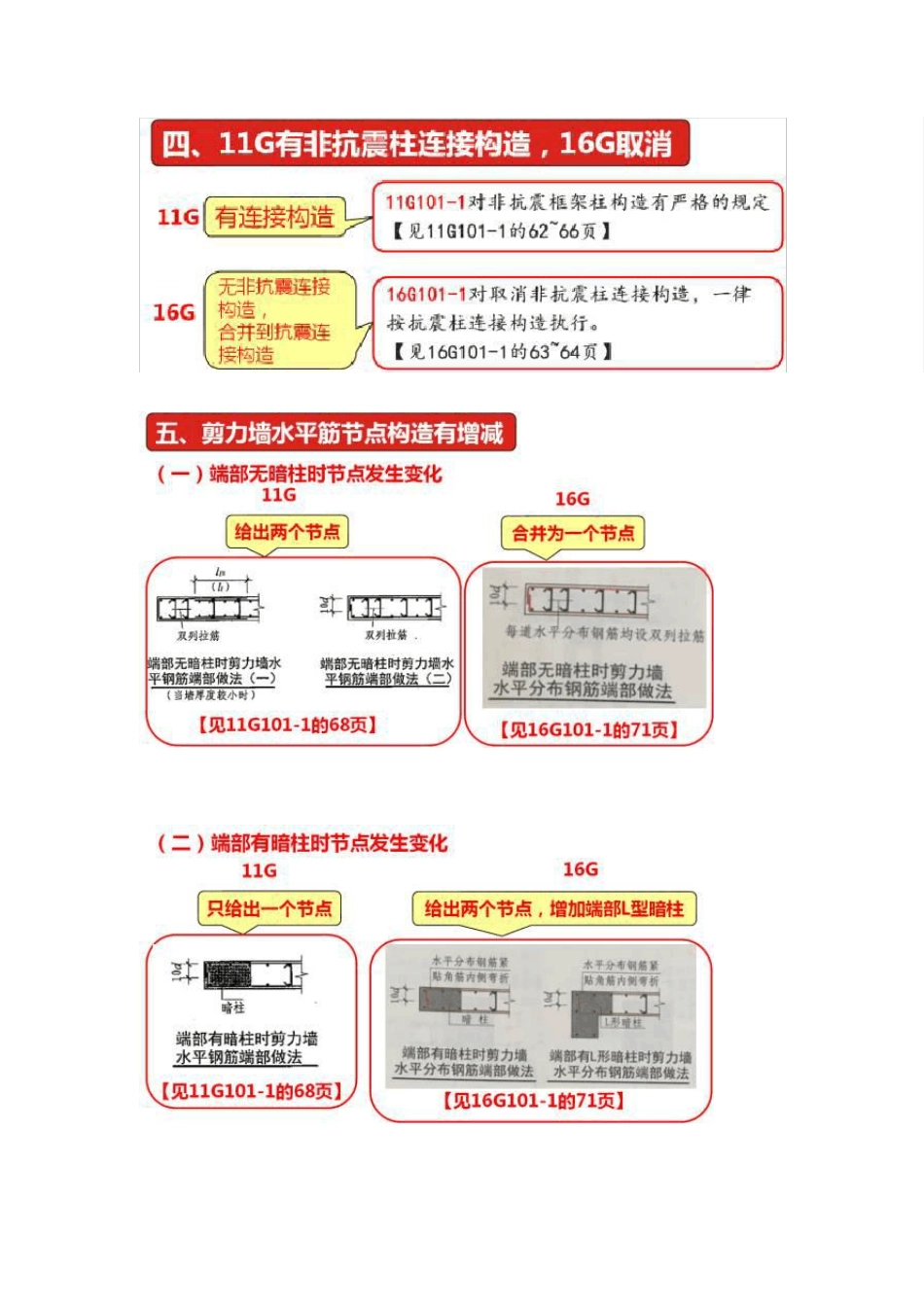

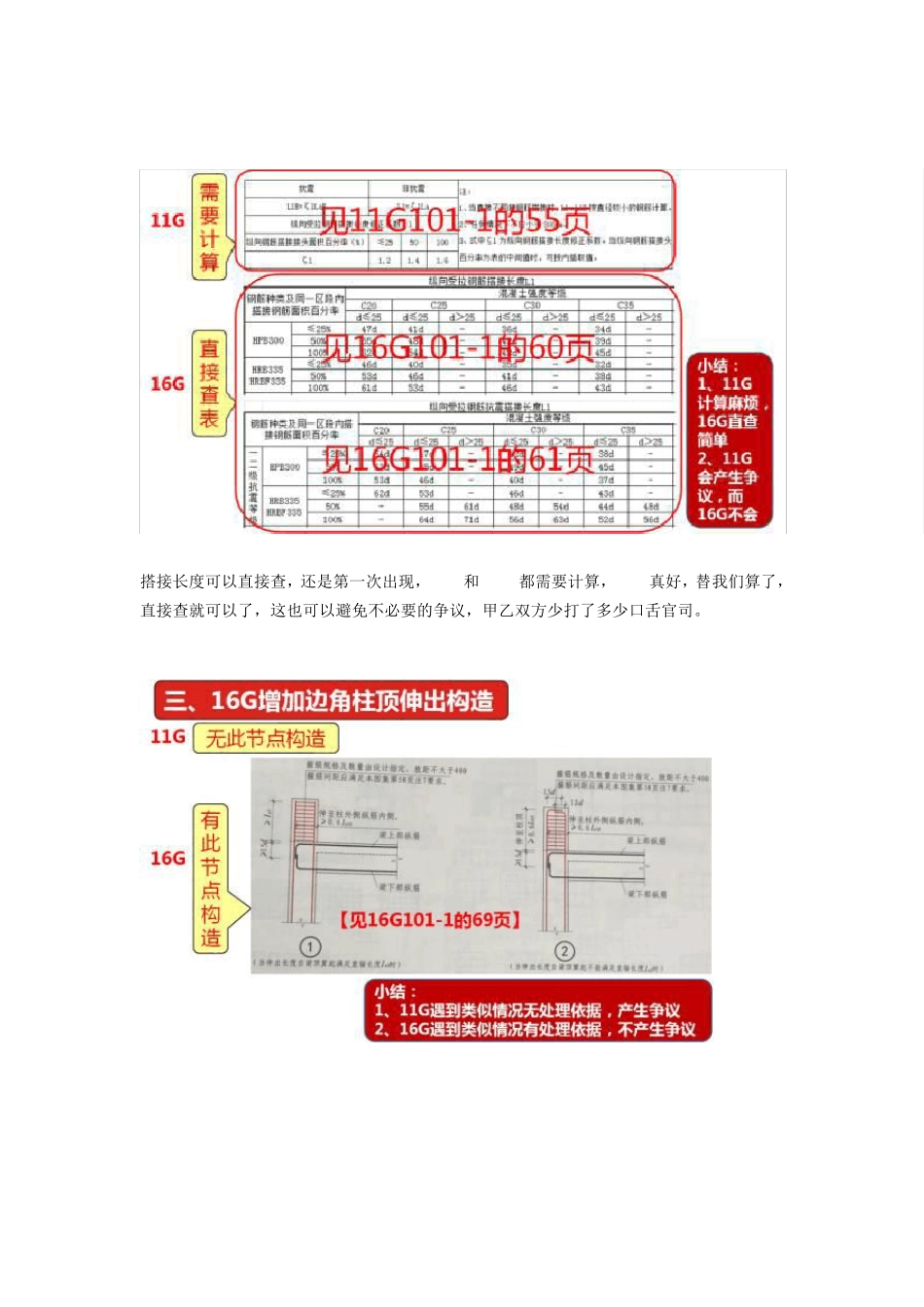

16G101 与11G101 对比改变的内容（非常详细）（第一部分图解说明）原来03G 图集计算锚固长度就是直接查的，11G 图集给变复杂了，计算一个锚固长度竟然需要4个步骤，现在又终于回归到查表了，简单明了，不会产生争议，好！你看看，按照11G 图集，以上案例最后的锚固长度可以是33d，也可以是34d，好像都有理由奥，16G 图集，给你一锤定音，就是33d，消除了争议。搭接长度可以直接查，还是第一次出现，03G和16G都需要计算，16G真好，替我们算了，直接查就可以了，这也可以避免不必要的争议，甲乙双方少打了多少口舌官司。这里图集是不是一个字写错了，明明是横向施工缝吗！连梁增加非贯通筋，这个节点原来是没有的，但是实际上会碰到，原来对我们来说左右为难的事情，现在给了你确切的答案。第一个节点是在连梁上部上通筋出现搭界时候用到，第二个节点是连梁出现架立筋时候用到。这里的加密范围其实和框架梁是一样的，如果掌握规律，我估计你也能猜出来加密范围是多少。现在这个节点有办法算了，原来节点还真不好计算，净长多少很难确定，这不是给吵架打下基础了吗？哈哈！框架扁梁就是我们平时遇到的宽扁梁，终于给出了准确的计算依据。这里注意，所谓的附加钢筋在梁中，我指的是梁竖向标高的中间，不是水平面的中间。注意，当柱截面宽-框架梁宽≥100时，需要增加了 u型筋。（第二部分制图规则说明）1. 取消了原101-1 图集中的总说明第2 条的平法系列图集包括的内容.2. 增加了第3 条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2 本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。3. 总说明第 5 条调整了图集的适用范围。取消了原 11G101-1 图集中的非抗震设计。4. 第 1.0.2 条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。5. 第 1.0.9 条，取消了第 3 款非抗震设计部分的要求；整了第 5款中可选用图集构造做法的例子所在图集的页数。在第 5 款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。第 8 款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。6. 增加了柱平法施工图中 2.1.4 条上部结构嵌固部位的注写内容。7. 表 2.2.2 柱编号中原来的框支柱变成了转换柱8. 表 3.2.2-2 墙梁编号中增加了连梁 （...
