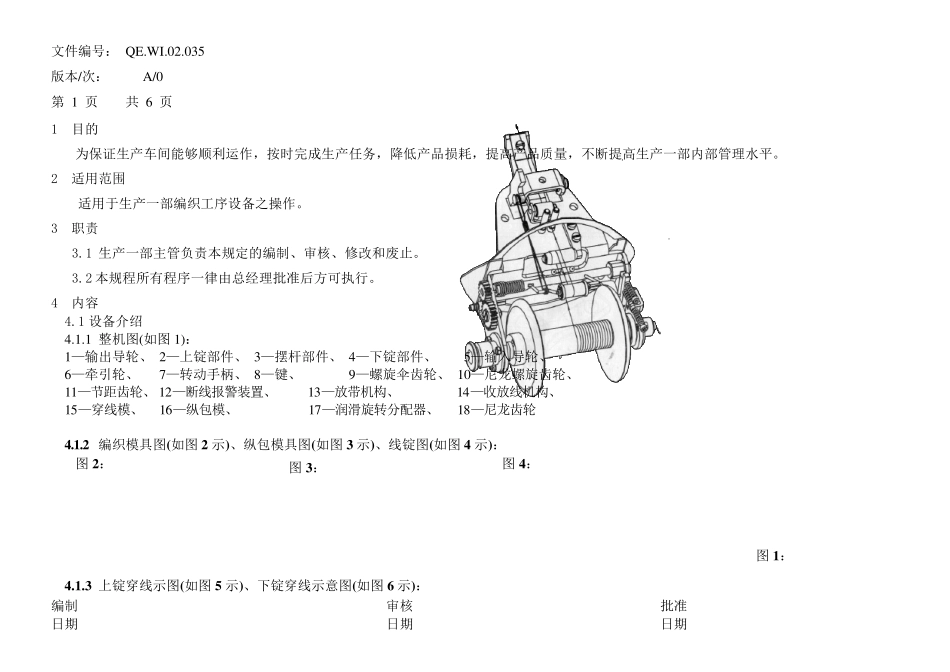

文件编号： QE.W I.02.035 版本/次： A/0 第 1 页 共 6 页 编制 审核 批准 日期 日期 日期 1 目的 为保证生产车间能够顺利运作，按时完成生产任务，降低产品损耗，提高产品质量，不断提高生产一部内部管理水平。 2 适用范围 适用于生产一部编织工序设备之操作。 3 职责 3.1 生产一部主管负责本规定的编制、审核、修改和废止。 3.2 本规程所有程序一律由总经理批准后方可执行。 4 内容 4.1 设备介绍 4.1.1 整机图(如图1)： 1—输出导轮、 2—上锭部件、 3—摆杆部件、 4—下锭部件、 5—输入导轮、 6—牵引轮、 7—转动手柄、 8—键、 9—螺旋伞齿轮、 10—尼龙螺旋齿轮、 11—节距齿轮、12—断线报警装置、 13—放带机构、 14—收放线机构、 15—穿线模、 16—纵包模、 17—润滑旋转分配器、 18—尼龙齿轮 4 .1 .2 编织模具图(如图2 示)、纵包模具图(如图3 示)、线锭图(如图4 示)： 4 .1 .3 上锭穿线示图(如图5 示)、下锭穿线示意图(如图6 示)： 图1 ： 图2 ： 图3 ： 图4 ： 文件编号： QE.WI.02.035 版本/次： A/0 第 2 页 共 6 页 编制 审核 批准 日期 日期 日期 主菜单 诊断设置 系统设置 油泵设置 厂家设置 计米菜单 厂家信息 4 .1 .4 触摸屏的介面介绍： 1)初始菜单（如图7 示） 说明： 当前值显示机器现正工作的实际计米长度和运转速度； 设定值显示给定的最大值，左下角显示的时间表示机器 实际运行时间，右下角显示的时间为时钟时间。 2)主菜单（如图8 示） 2.1）诊断设置（如图9 示）： 电缆检测：即断缆报警，当用户需断缆报警时，则设定为“开”值，这个时候一定要设定时间（秒），一般设为7 秒。断缆时间设定后，如果芯线断缆，且在所设定的时间内没有接上，本机将自动停止，显示屏会自动显示断缆报警画面，此时画面只能按“复位”按钮后才能消失，如果不需此功能，只要电缆检测设定“关”的状态即可； 纵包检测：此功能被设定后如果在工作中纵包带用完或拉断，本机将自动停止并显示纵包报警画面，只有按“复位”按钮才会恢复。 GSB-1A 计米(m) 转速(rpm) 当前值 XXXXX XXX 设定值 XXXXX XXX/XXX XX:XX:XX XX:XX:XX 诊断设置 ◇电缆检测：开 XXX 秒 纵包检测：关 油泵检测：关 图5 ： 图6 ： 图7 ： 图9 ： 图8 ： 文件编号： QE.WI.02.035 版本/次： A/0 第 3 页 共 6 页 ...
