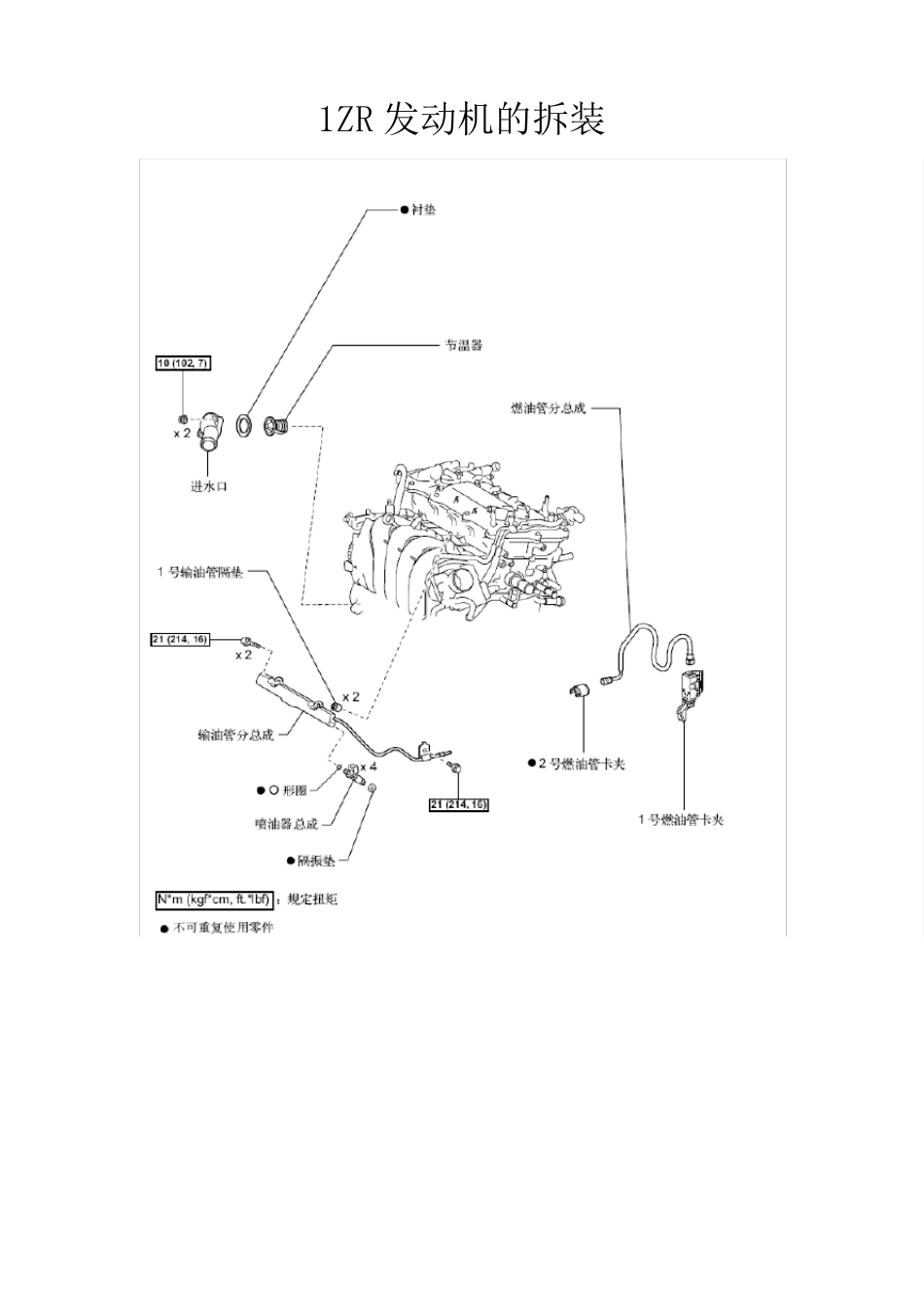

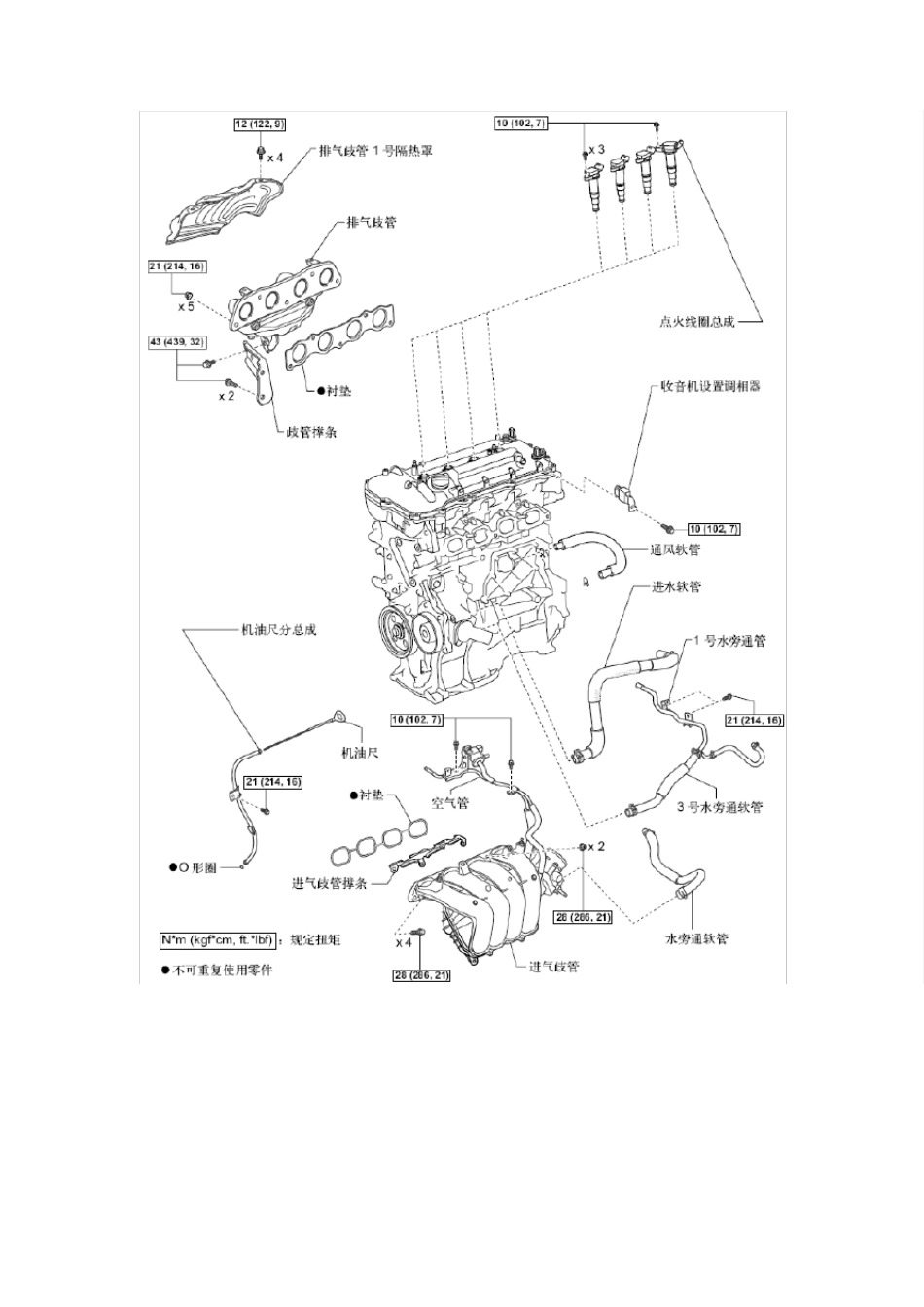

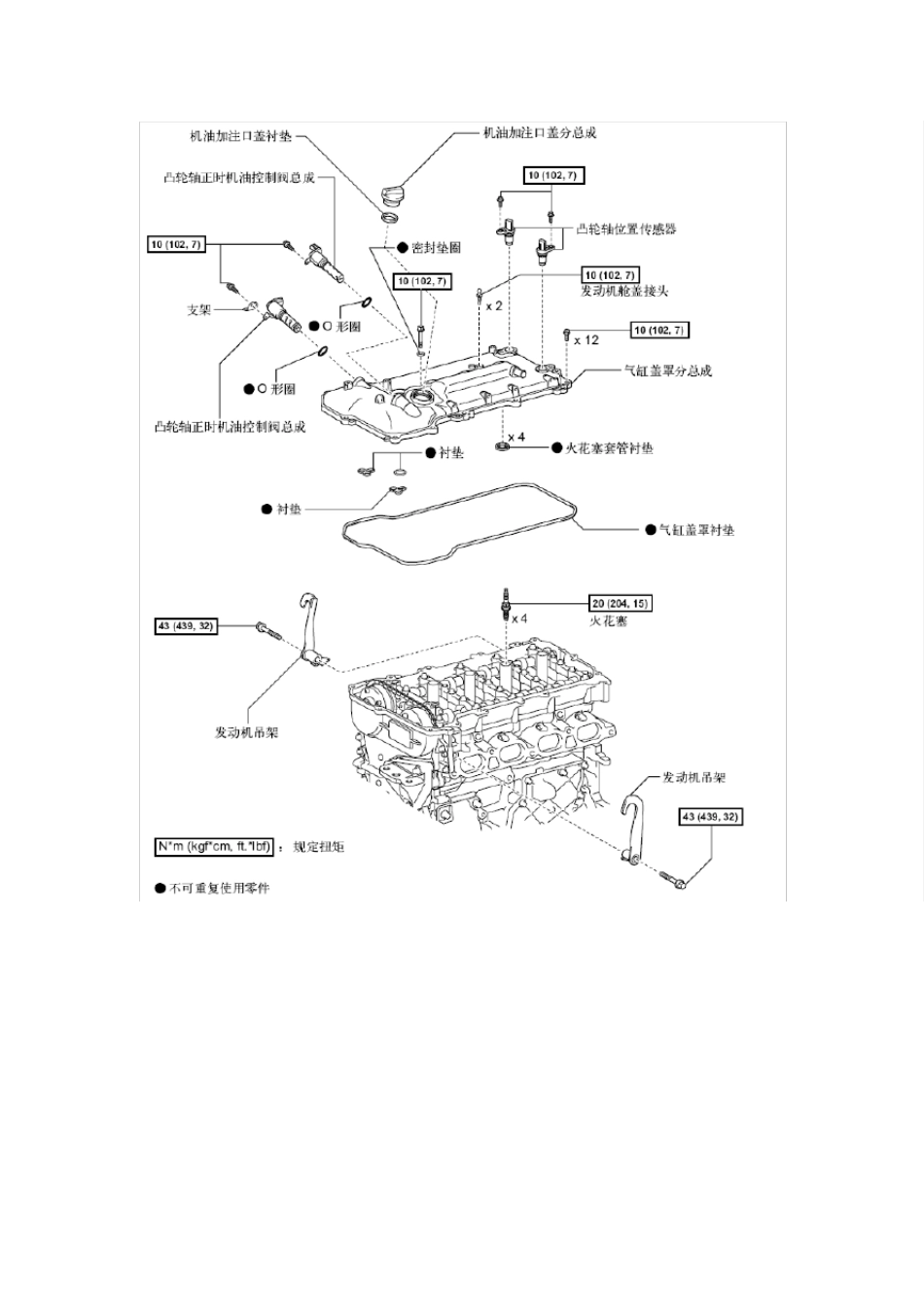

1ZR 发动机的拆装� 任务一：附件的拆卸1、拆卸进气歧管（a）拆下 4 个螺栓和 2 个螺母，并拆下进气歧管和进气歧管撑条（b）将衬垫从进气歧管上拆下2、拆卸输油管分总成3、拆卸喷油器总成4、拆卸点火线圈总成5、 拆卸机油尺分总成(a) 拆下螺栓和机油尺(b) 从机油尺上拆下 O 形圈6、拆卸排气歧管 1 号隔热罩(a) 拆下 4 个螺栓和排气歧管隔热罩7、拆卸歧管撑条(a) 拆下 3 个螺栓和歧管撑条8、拆卸排气歧管(a) 拆下 5 个螺母和排气歧管9、拆卸发电机10、拆卸水泵总成11、拆卸机油滤清器分总成及机油滤清器支架12、拆卸气缸盖罩分总成(a) 拆下 13 个螺栓、密封垫圈和气缸盖罩。13、拆卸气缸盖罩衬垫14、将1 号气缸设置到TDC/ 压缩(a) 转动曲轴皮带轮，直到其凹槽与正时链条盖上的正时标记“0”对准。(b) 如图所示，检查并确认凸轮轴正时齿轮和链轮上的各正时标记和位于1 号和2 号轴承盖上的各正时标记对准。如果没有对准，则转动曲轴1 圈(360°)，如上所述对准正时标记。15、拆卸曲轴皮带(a) 用 SST 固定皮带轮就位并松开皮带轮螺栓。SST 09213-58013, 09330-00021小心：安装 SST 时要检查其安装位置，以防止 SST 安装螺栓接触正时链条盖分总成。(b) 用 SST 拆下曲轴皮带轮和皮带轮螺栓。SST 09950-50013 (09951-05010, 09952-05010, 09953-05020,09954-05021)提示：如有必要，用 SST 拆下皮带轮和皮带轮螺栓。�任务二：正时链的拆卸、检查及安装一、拆卸1、拆卸1 号链条张紧器总成(a) 拆下 2 个螺母、托架、张紧器和衬垫。小心：不要在不使用链条张紧器的情况下转动曲轴。2、拆卸正时链盖分总成3、拆卸链条张紧器导板4、拆卸1号链条振动阻尼器（a）拆下2个螺栓和1号链条振动阻尼器5、拆卸链条分总成(a) 用扳手固定住凸轮轴的六角头部分，并逆时针旋转凸轮轴正时齿轮总成，以松开凸轮轴正时齿轮之间的链条。(b) 链条松开时，将链条从凸轮轴正时齿轮总成上松开，并将其放置在凸轮轴正时齿轮总成上。提示：确保将链条从链轮上完全松开。(c) 顺时针转动凸轮轴，使其回到原来位置，并拆下链条。6、拆卸 2 号链条振动阻尼器(a) 拆下 2 个螺栓和 2 号链条振动阻尼器。7、拆卸曲轴正时链轮8、拆卸2 号链条分总成(a) 暂时紧固曲轴皮带轮螺栓。(b) 顺时针转动曲轴90° 以便将机油泵主动轴链轮的调节孔对准机油泵槽口。小心：曲轴旋转不要超过 90°。如果曲轴转动过多且没有安装正时链条...
