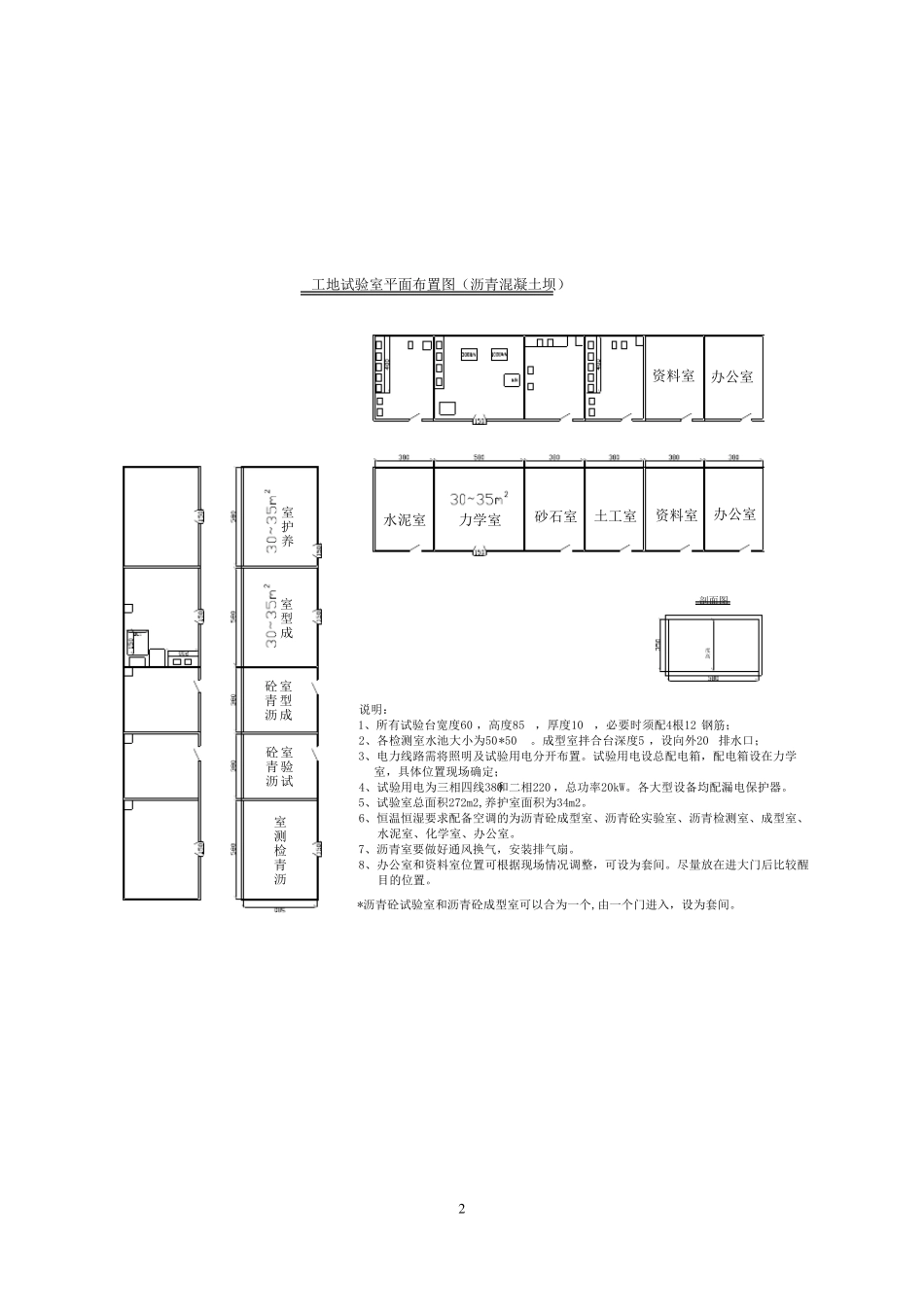

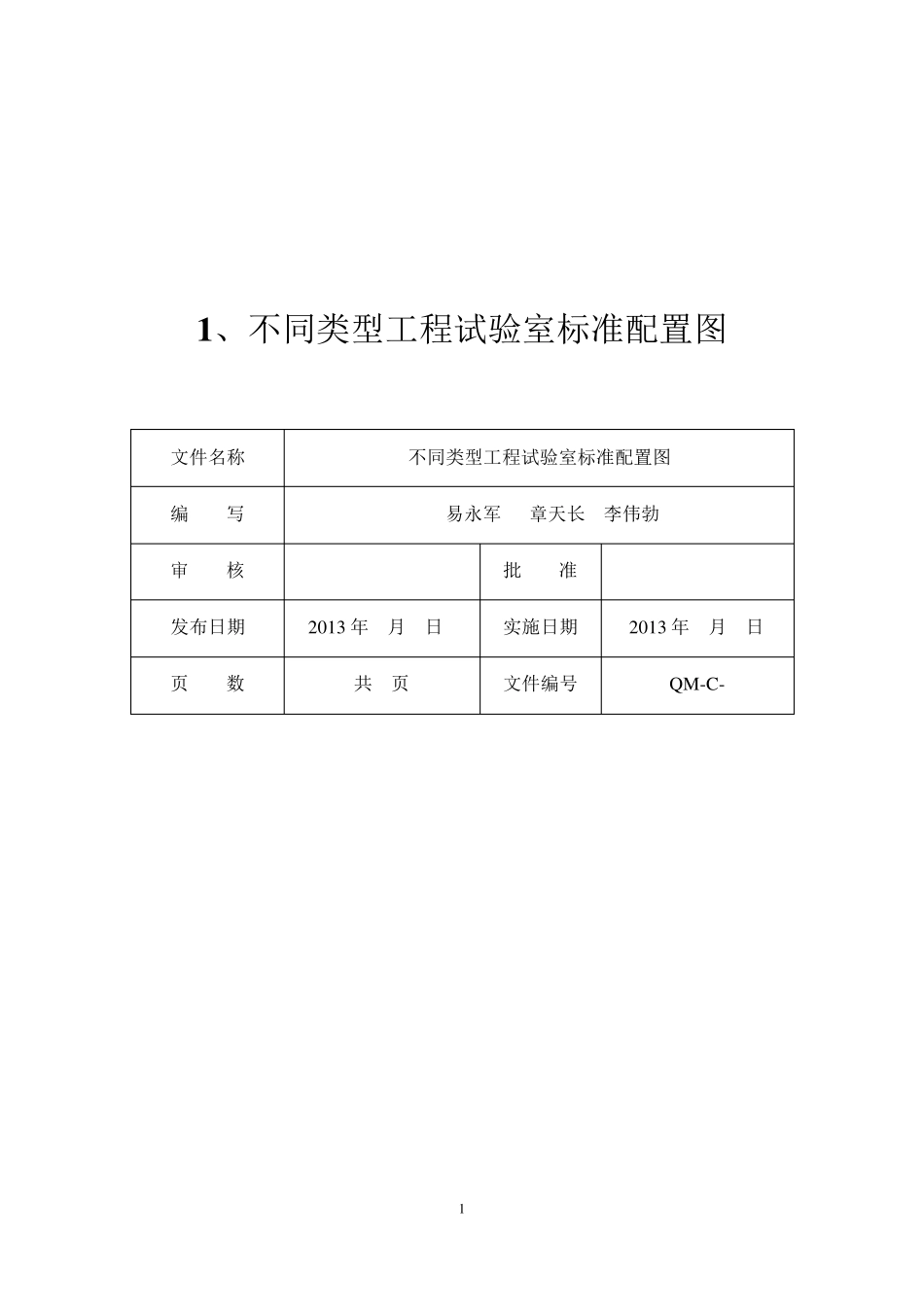

1 1 、不同类型工程试验室标准配置图 文件名称 不同类型工程试验室标准配置图 编 写 易永军 章天长 李伟勃 审 核 批 准 发布日期 2013 年 月 日 实施日期 2013 年 月 日 页 数 共 页 文件编号 QM-C- 2 水泥室土工室砂石室说明：1、所有试验台宽度60 ，高度85，厚度10，必要时须配4根12 钢筋；2、各检测室水池大小为50*50。成型室拌合台深度5 ，设向外20 排水口；3、电力线路需将照明及试验用电分开布置。试验用电设总配电箱，配电箱设在力学室，具体位置现场确定；4、试验用电为三相四线380和二相220 ，总功率20kW。各大型设备均配漏电保护器。5、试验室总面积272m2,养护室面积为34m2。6、恒温恒湿要求配备空调的为沥青砼成型室、沥青砼实验室、沥青检测室、成型室、 水泥室、化学室、办公室。7、沥青室要做好通风换气，安装排气扇。8、办公室和资料室位置可根据现场情况调整，可设为套间。尽量放在进大门后比较醒 目的位置。力学室工地试验室平面布置图（沥青混凝土坝）高度剖面图办公室资料室办公室资料室沥青砼成型室沥青砼试验室沥青检测室成型室养护室*沥青砼试验室和沥青砼成型室可以合为一个,由一个门进入，设为套间。3 渗透水池天维比净胶负沸养水泥室土工室砂石室说明：1、所有试验台宽度60 ，高度85，厚度10，必要时须配4根12 钢筋；2、各检测室水池大小为50*50。成型室拌合台深度5 ，设向外20 排水口；3、电力线路需将照明及试验用电分开布置。试验用电设总配电箱，配电箱设在力学室，具体位置现场确定；4、试验用电为三相四线380和二相220 ，总功率20kW。各大型设备均配漏电保护器。5、试验室总面积272m2,养护室面积为34m2。6、恒温恒湿要求配备空调的为沥青砼成型室、沥青砼实验室、沥青检测室、成型室、 水泥室、化学室、办公室。7、沥青室要做好通风换气，安装排气扇。8、办公室和资料室位置可根据现场需要情况调整，可设为套间。尽量放在进大门后比 较醒目的位置。力学室200筛天打折相烘水池皿玻浴液天击脱水池天玻高度剖面图办公室资料室办公室资料室沥青砼成型室沥青砼试验室沥青检测室水池水池水池天稠搅拌机震动台拌合台成型室养护室水池*沥青砼试验室和沥青砼成型室可以合为一个,由一个门进入，设为套间。工地 试验室平 面布置图（ 沥青混 凝 土坝 ）4 渗透水池水池天维比净胶负沸养天稠搅拌机震动台拌合台水泥室土工室(一)砂石室说明：1、所有试验台宽度60cm，高度85c...
