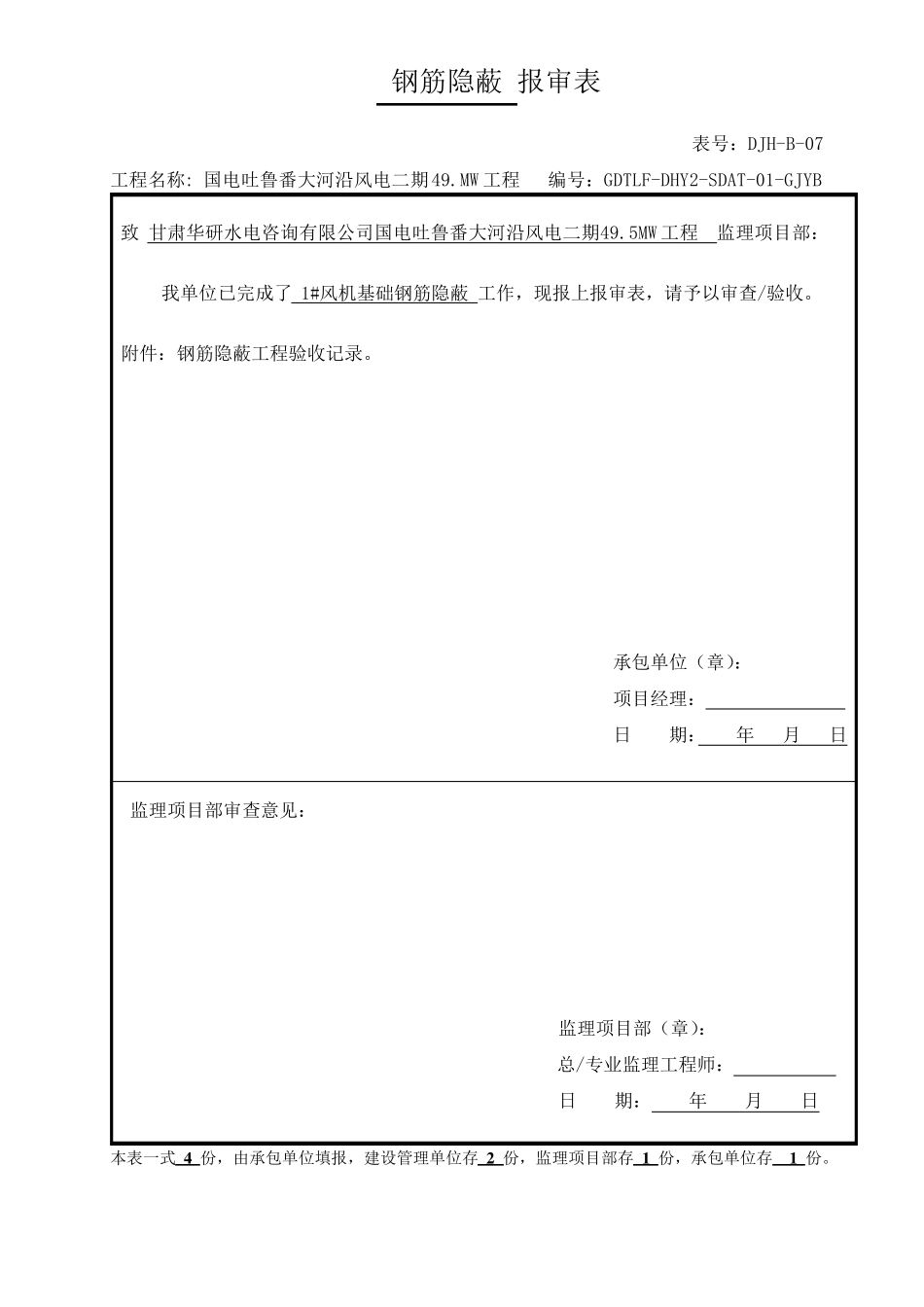

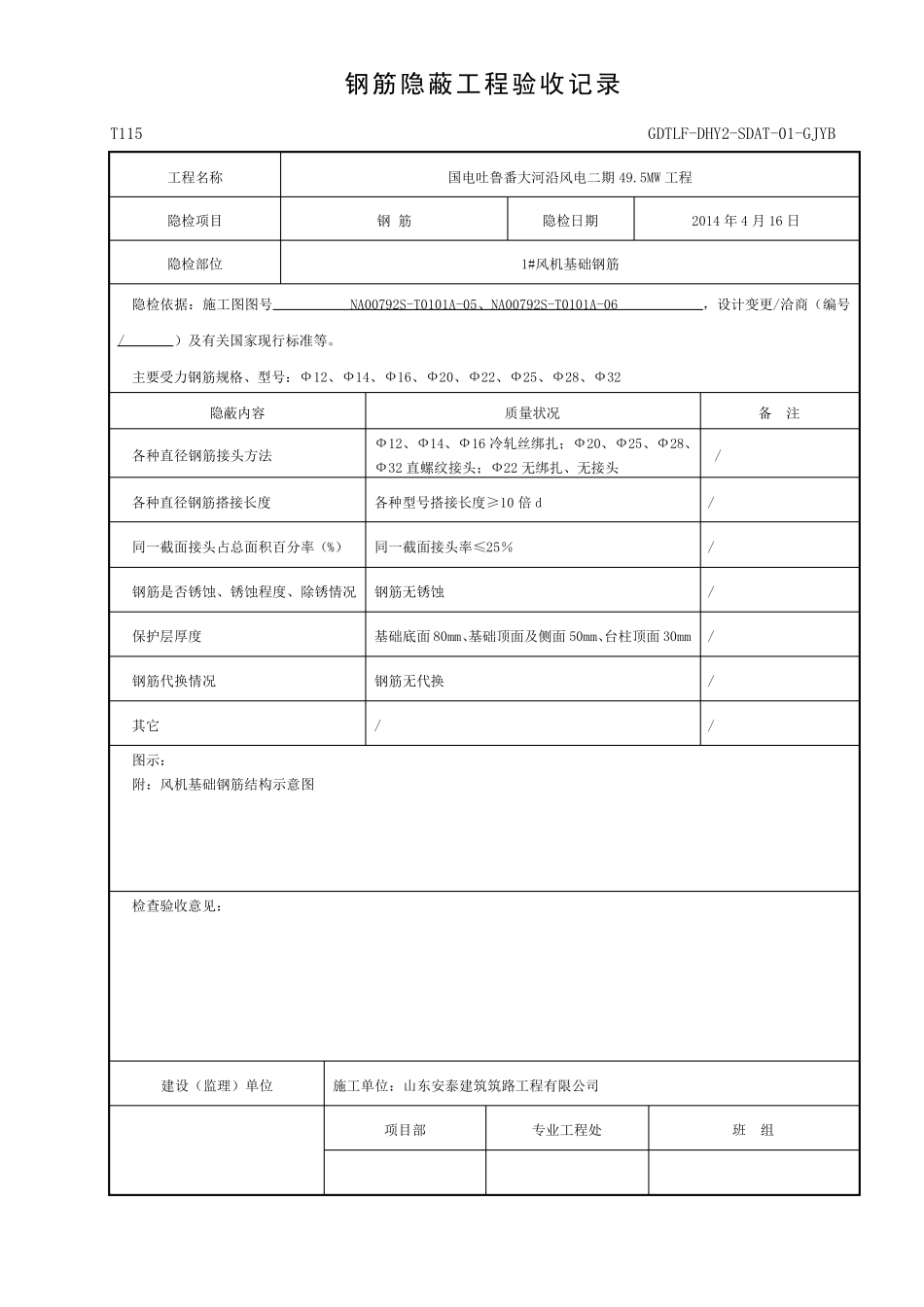

钢筋隐蔽 报审表 表号：DJH-B-07 工程名称: 国电吐鲁番大河沿风电二期49.MW 工程 编号：GDTLF-DHY2-SDAT-01-GJYB 致 甘肃华研水电咨询有限公司国电吐鲁番大河沿风电二期49.5MW 工程 监理项目部： 我单位已完成了 1#风机基础钢筋隐蔽 工作，现报上报审表，请予以审查/验收。 附件：钢筋隐蔽工程验收记录。 承包单位（章）： 项目经理： 日 期： 年 月 日 监理项目部审查意见： 监理项目部（章）： 总/专业监理工程师： 日 期： 年 月 日 本表一式 4 份，由承包单位填报，建设管理单位存 2 份，监理项目部存 1 份，承包单位存 1 份。 钢筋隐蔽工程验收记录 T115 GDTLF-DHY2-SDAT-01-GJYB 工程名称 国电吐鲁番大河沿风电二期49.5MW 工程 隐检项目 钢 筋 隐检日期 2014 年4 月16 日 隐检部位 1#风机基础钢筋 隐检依据：施工图图号 NA00792S-T0101A-05、NA00792S-T0101A-06 ，设计变更/洽商（编号 / ）及有关国家现行标准等。 主要受力钢筋规格、型号：Ф12、Ф14、Ф16、Ф20、Ф22、Ф25、Ф28、Ф32 隐蔽内容 质量状况 备 注 各种直径钢筋接头方法 Ф12、Ф14、Ф16 冷轧丝绑扎；Ф20、Ф25、Ф28、Ф32 直螺纹接头；Ф22 无绑扎、无接头 / 各种直径钢筋搭接长度 各种型号搭接长度≥10 倍 d / 同一截面接头占总面积百分率（%） 同一截面接头率≤25％ / 钢筋是否锈蚀、锈蚀程度、除锈情况 钢筋无锈蚀 / 保护层厚度 基础底面 80mm、基础顶面及侧面 50mm、台柱顶面 30mm / 钢筋代换情况 钢筋无代换 / 其它 / / 图示： 附：风机基础钢筋结构示意图 检查验收意见： 建设（监理）单位 施工单位：山东安泰建筑筑路工程有限公司 项目部 专业工程处 班 组 防腐隐蔽 报审表 表号：DJH-B-07 工程名称: 国电吐鲁番大河沿风电二期49.5MW 工程 编号：GDTLF-DHY2-SDAT-01-FFYB 致甘肃华研水电咨询有限公司国电吐鲁番大河沿风电二期49.5MW 工程监理项目部： 我单位已完成了 1#风机基础防腐 工作，现报上报审表，请予以审查/验收。 附件： 防腐隐蔽验收记录。 承包单位（章）： 项目经理： 日 期： 年 月 日 监理项目部审查意见： 监理项目部（章）： 总/专业监理工程师： 日 期： 年 月 日 本表一式 4 份，由承包单位填报，建设管理单位存 2 份，监理项目部存 1 份，承包单位存 1 份。 地下防水、防腐工程隐蔽工程验...
