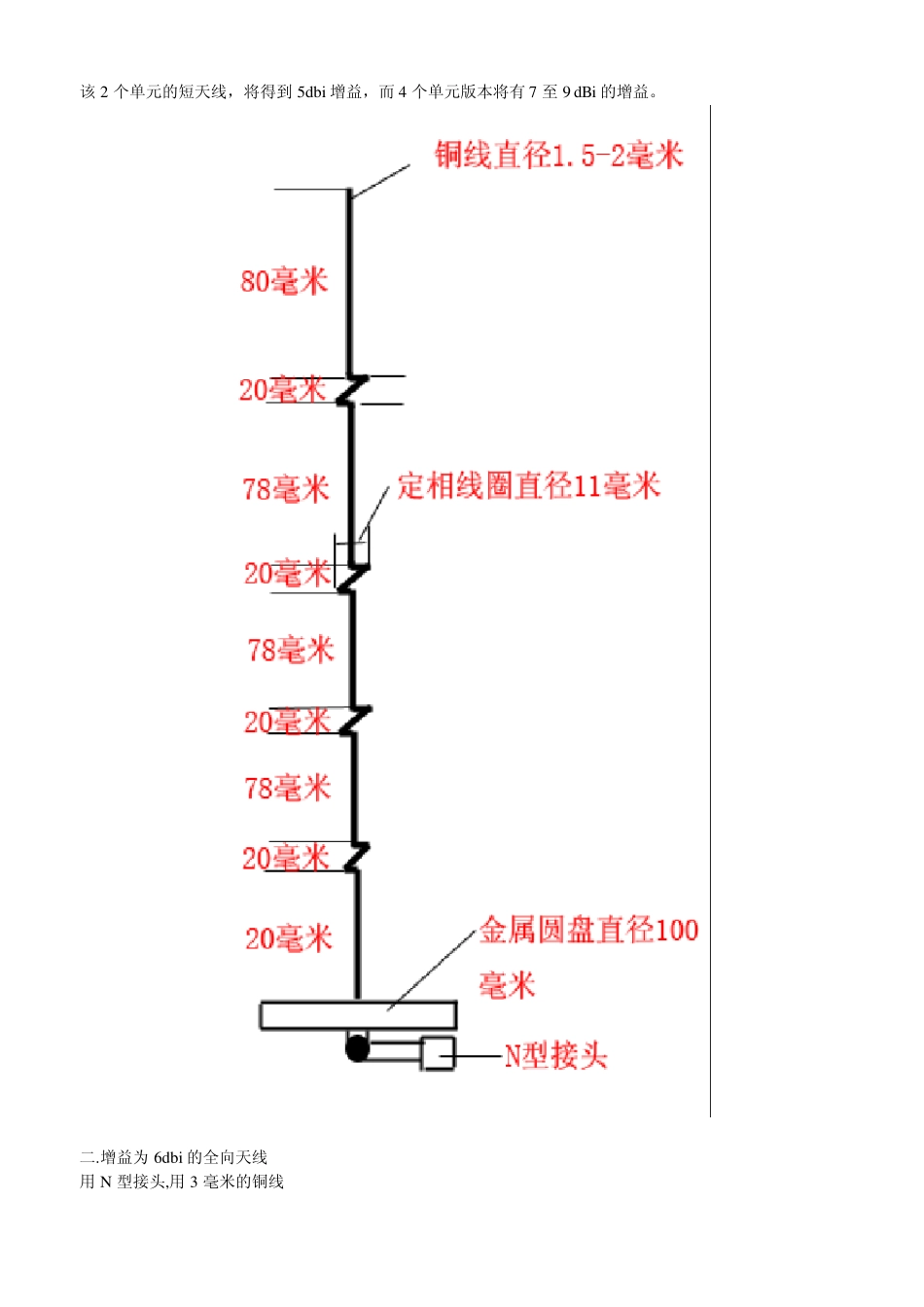

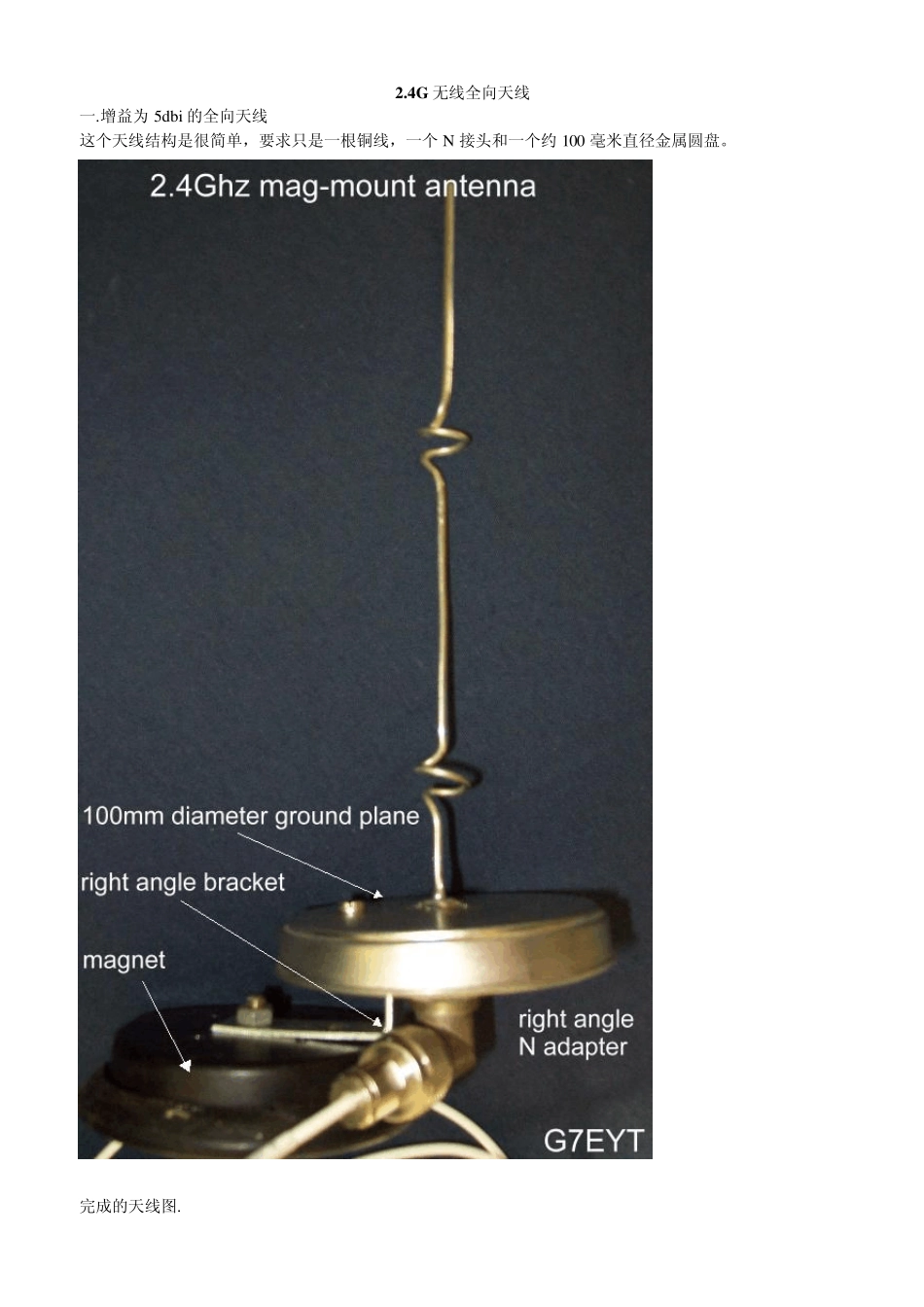

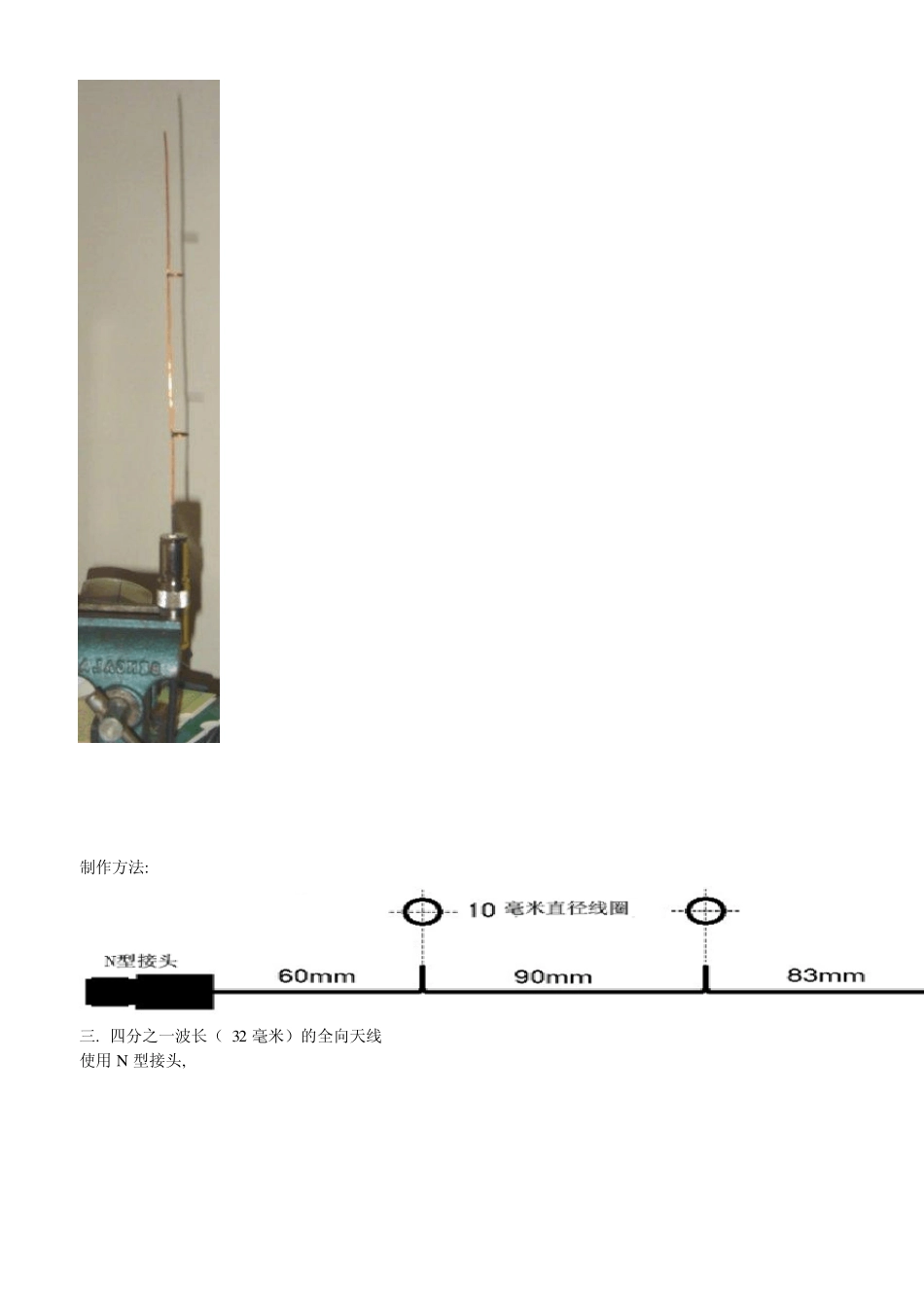

2.4G 无线全向天线 一.增益为5dbi的全向天线 这个天线结构是很简单，要求只是一根铜线，一个N 接头和一个约100 毫米直径金属圆盘。 完成的天线图. 该2 个单元的短天线，将得到5dbi增益，而4 个单元版本将有7 至9 dBi的增益。 二.增益为 6dbi的全向天线 用 N 型接头,用 3 毫米的铜线 制作方法: 三. 四分之一波长（ 32 毫米）的全向天线 使用 N 型接头, 制作方法: 四.6dBi增益全向天线 大约300 毫米2.5 平方毫米铜线 N 型接头 长度底部的第1 / 2 波长，该中心是第3 / 4 波长，鞭节上顶端是略少于3 / 4 波长，显然是为了减少电容的效果。 802.11b 标准使用 2.412mhz ，以 2.484mhz的频率范围，所以在该中心的这一频率范围内， 1 / 2 波长是61 毫米，和3 / 4 波长是91.5 毫米。 这些方面与类似的商业天线似乎是一致的。 这个线圈的直径是15 毫米 五. 容易自制的2.4 GHz的全方位天线 使用 15 毫米或 22 毫米铜管和 10 毫米直径的RG-213 电缆, 37+6+6+1=50 毫米,8 小段+1/4 波长总共天线长420 毫米. V * C 0.66 * 299792458 1/2 波长 = ------ = ---------------- = 0.0405m = 40.5mm 2 * F 2 * 2441000000 V = RG213 的速率因素 = 0.66 C = 光的速度 = 299792458 F = 信号频率 = 2441000000 (2.4 GHz的中间范围) 注:31m m为 1/4 波长
