MYP等矿用电缆结构尺寸及主要技术参数VIP免费

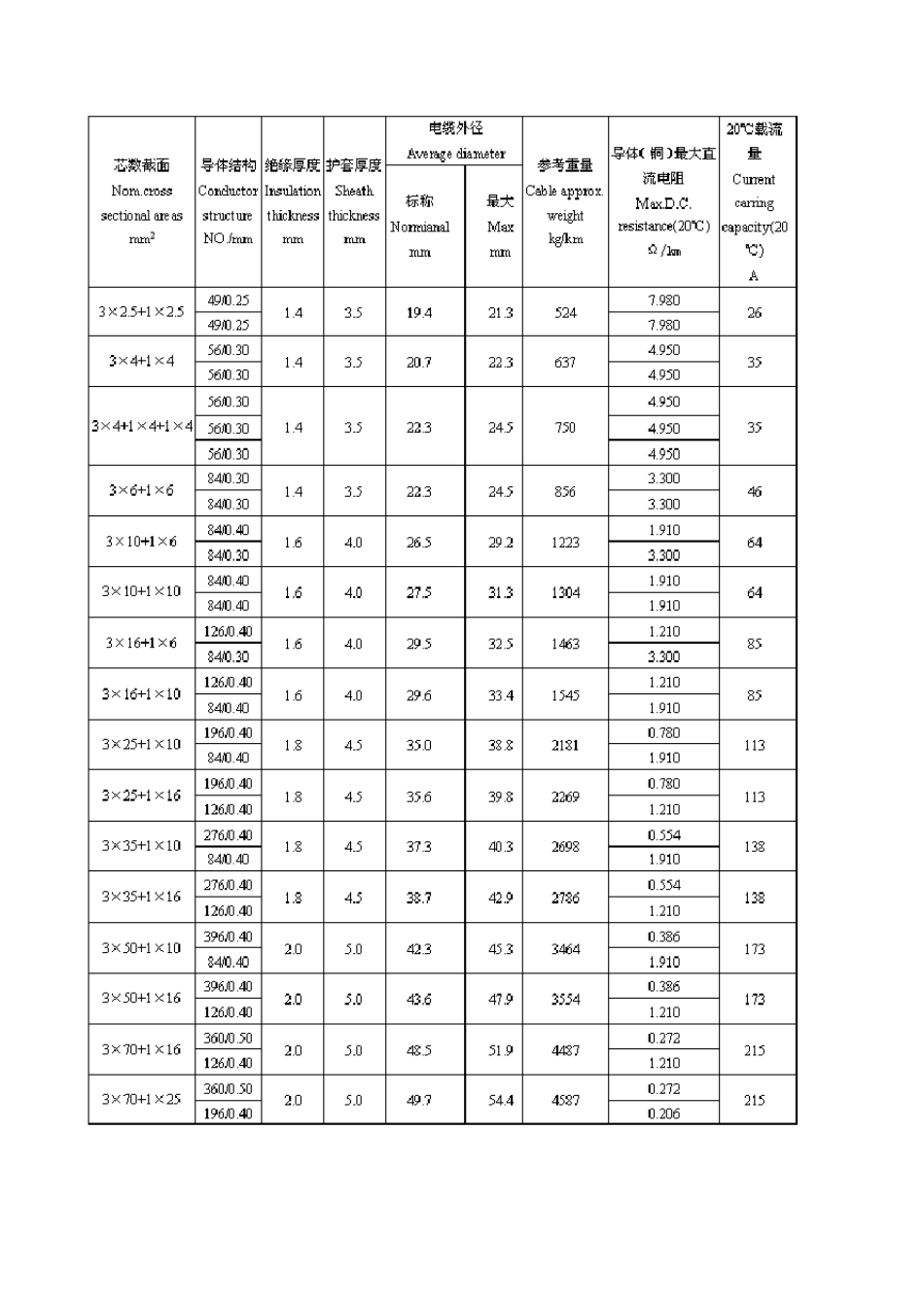

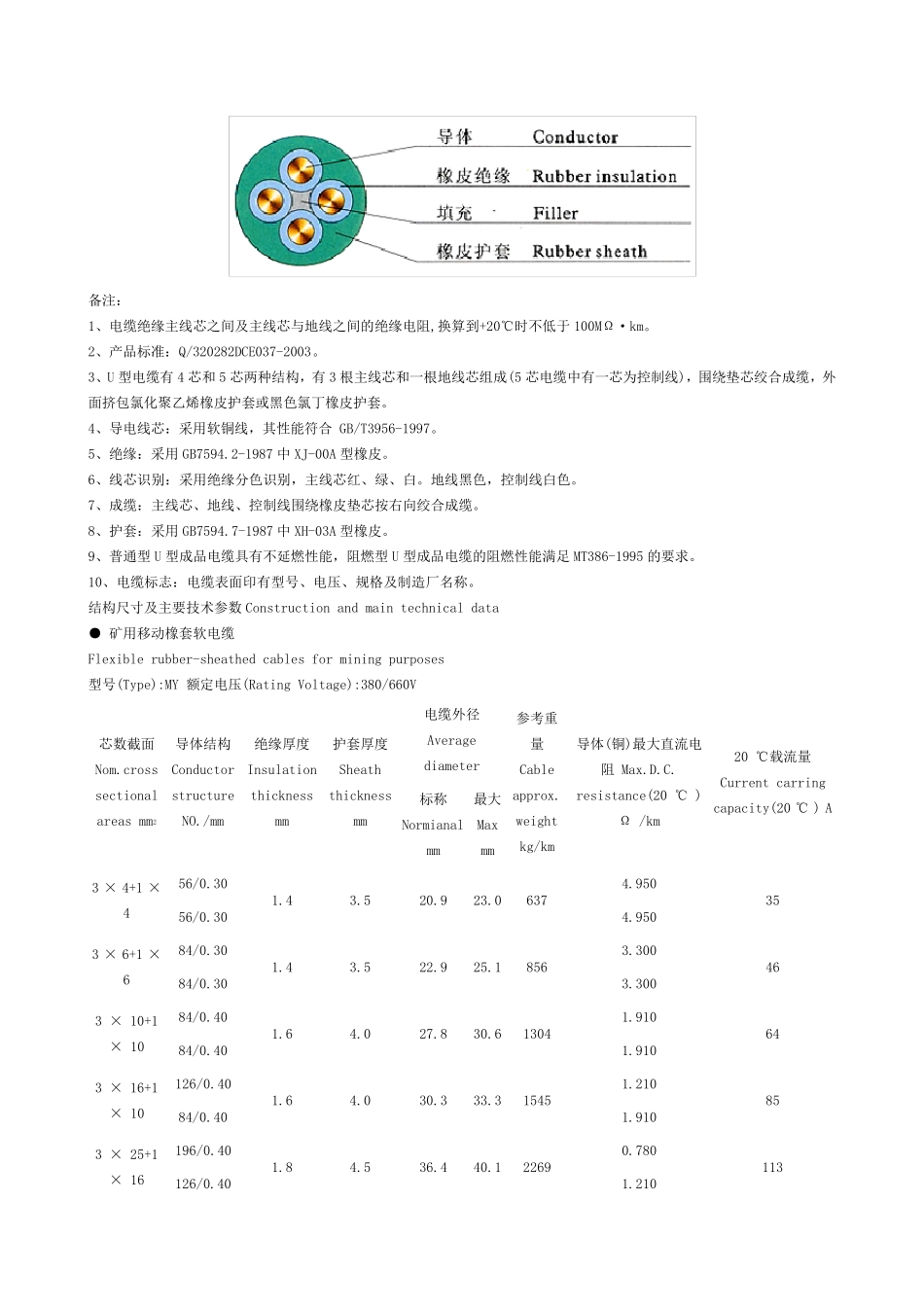

结构尺寸及主要技术参数Construction and main technical data ● 矿用移动橡套软电缆 Flexible rubber-sheathed cables for mining purposes 型号(Type):U 额定电压(Rating Voltage):1000V 备注： 1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。 2、产品标准：Q/320282DCE037-2003。 3、U 型电缆有 4 芯和 5 芯两种结构，有 3 根主线芯和一根地线芯组成(5 芯电缆中有一芯为控制线)，围绕垫芯绞合成缆，外面挤包氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。 4、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。 5、绝缘：采用 GB7594.2-1987 中 XJ-00A 型橡皮。 6、线芯识别：采用绝缘分色识别，主线芯红、绿、白。地线黑色，控制线白色。 7、成缆：主线芯、地线、控制线围绕橡皮垫芯按右向绞合成缆。 8、护套：采用 GB7594.7-1987 中 XH-03A 型橡皮。 9、普通型 U 型成品电缆具有不延燃性能，阻燃型 U 型成品电缆的阻燃性能满足 MT386-1995 的要求。 10、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。 结构尺寸及主要技术参数 Construction and main technical data ● 矿用移动橡套软电缆 Flexible rubber-sheathed cables for mining purposes 型号(Type):MY 额定电压(Rating Voltage):380/660V 芯数截面 Nom.cross sectional areas mm2 导体结构 Conductor structure NO./mm 绝缘厚度 Insulation thickness mm 护套厚度 Sheath thickness mm 电缆外径 Average diameter 参考重量 Cable approx. weight kg/km 导体(铜)最大直流电阻 Max.D.C. resistance(20 ℃ ) Ω /km 20 ℃载流量 Current carring capacity(20 ℃ ) A 标称 Normianal mm 最大 Max mm 3 × 4+1 × 4 56/0.30 1.4 3.5 20.9 23.0 637 4.950 35 56/0.30 4.950 3 × 6+1 × 6 84/0.30 1.4 3.5 22.9 25.1 856 3.300 46 84/0.30 3.300 3 × 10+1 × 10 84/0.40 1.6 4.0 27.8 30.6 1304 1.910 64 84/0.40 1.910 3 × 16+1 × 10 126/0.40 1.6 4.0 30.3 33.3 1545 1.210 85 84/0.40 1.910 3 × 25+1 × 16 196/0.40 1.8 4.5 36.4 40.1 2269 0.780 113 126/0.40 1.210 3 × 35+1 × 16 276/0.40 1.8 4.5 40.5 44.6 2786 0.554...
