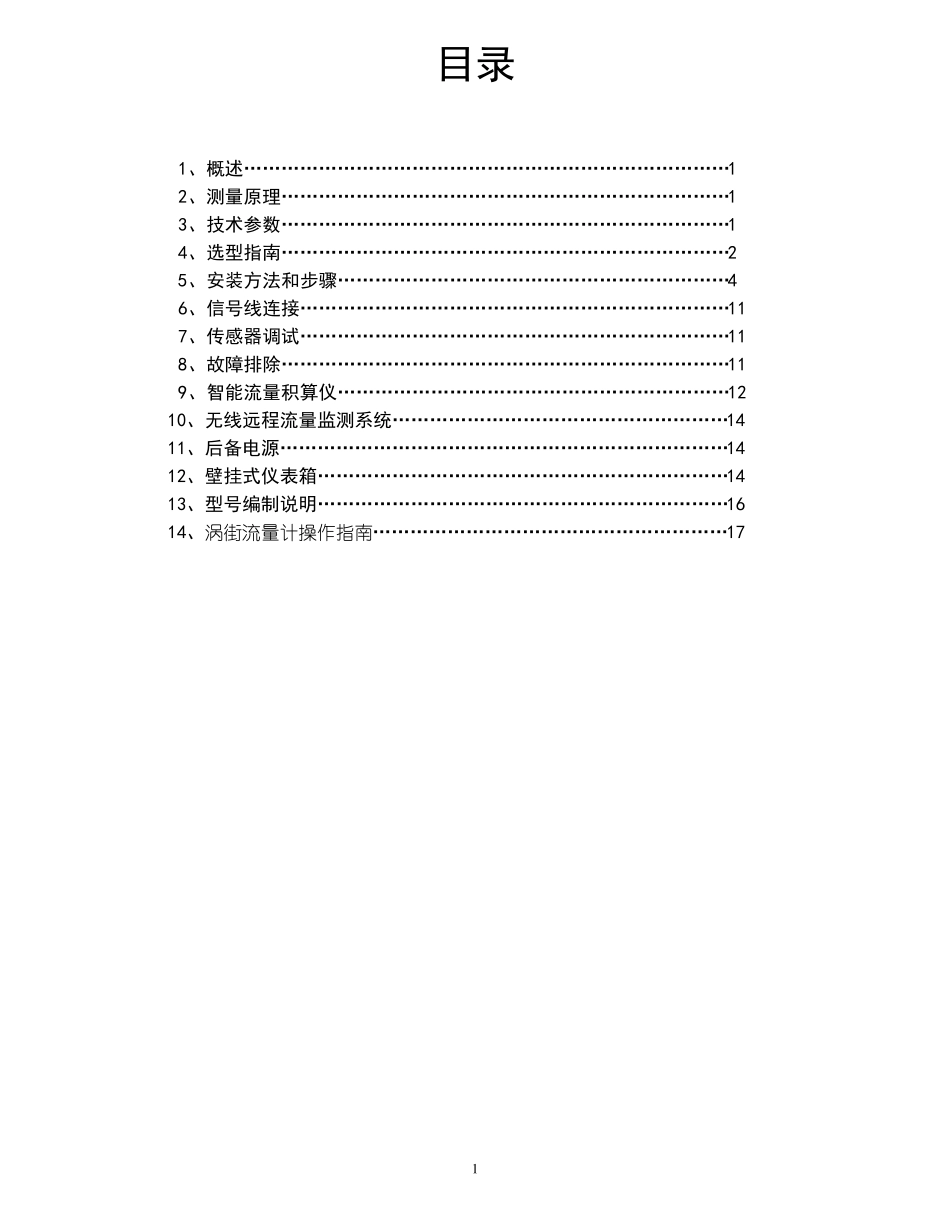

1 目录 1、概述……………………………………………………………………1 2、测量原理………………………………………………………………1 3、技术参数………………………………………………………………1 4、选型指南………………………………………………………………2 5、安装方法和步骤………………………………………………………4 6、信号线连接……………………………………………………………11 7、传感器调试……………………………………………………………11 8、故障排除………………………………………………………………11 9、智能流量积算仪………………………………………………………12 10、无线远程流量监测系统………………………………………………14 11、后备电源………………………………………………………………14 12、壁挂式仪表箱…………………………………………………………14 13、型号编制说明…………………………………………………………16 14、涡街流量计操作指南…………………………………………………17 2 1 . 概 述 应 力 式 涡 街 流 量 计 是 速 度 式 流 量 计 的 一 种 ， 它 以 卡 门 涡 街 理 论 为 基 础 ， 采 用 压 电 晶 体 检 测 流 体 通 过 管 道 内 三 角柱 时 所 产 生 的 旋 涡 频 率 ， 从 而 测 量 出 流 体 的 流 量 。 涡 街 流 量 计 广 泛 应 用 于 石 油 、 化 工 、 轻 工 、 动 力 供 热 等 行 业 。 涡 街 流 量 计 具 有 以 下 特 点 ： 测 量 精 度 高 ， 量 程 宽 ； 测 量 介 质 广 泛 ， 可 测 量 液 体 、 气 体 和 蒸 汽 ； 工 作 温 度 高 ， 介 质 温 度 可 达 350℃ ； 无 运 动 部 件 ， 无 磨 损 ， 可 靠 性 高 ； 表 体 采 用 不 锈 钢 材 料 ， 耐 腐 蚀 。 2 . 测 量 原 理 当 管 道 中 流 体 介 质 通 过 旋 涡 发 生 体 (三 角 柱 )时 ， 由 于 局 部 流 速 加 速 而 产 生 旋 涡 现 象 (如 图 一 )， 此 旋 涡 分 成 两 列 交替 地 出 现 ， 这 种 旋 涡 列 被称为 卡 门 涡 街 。 卡 门 涡 街 的 释放频 率 与三 角 柱 宽 度 尺寸和 流 体 的 流 动 速...
