OrCAD16.3版原理图绘制并生成网表by龙治铭VIP免费

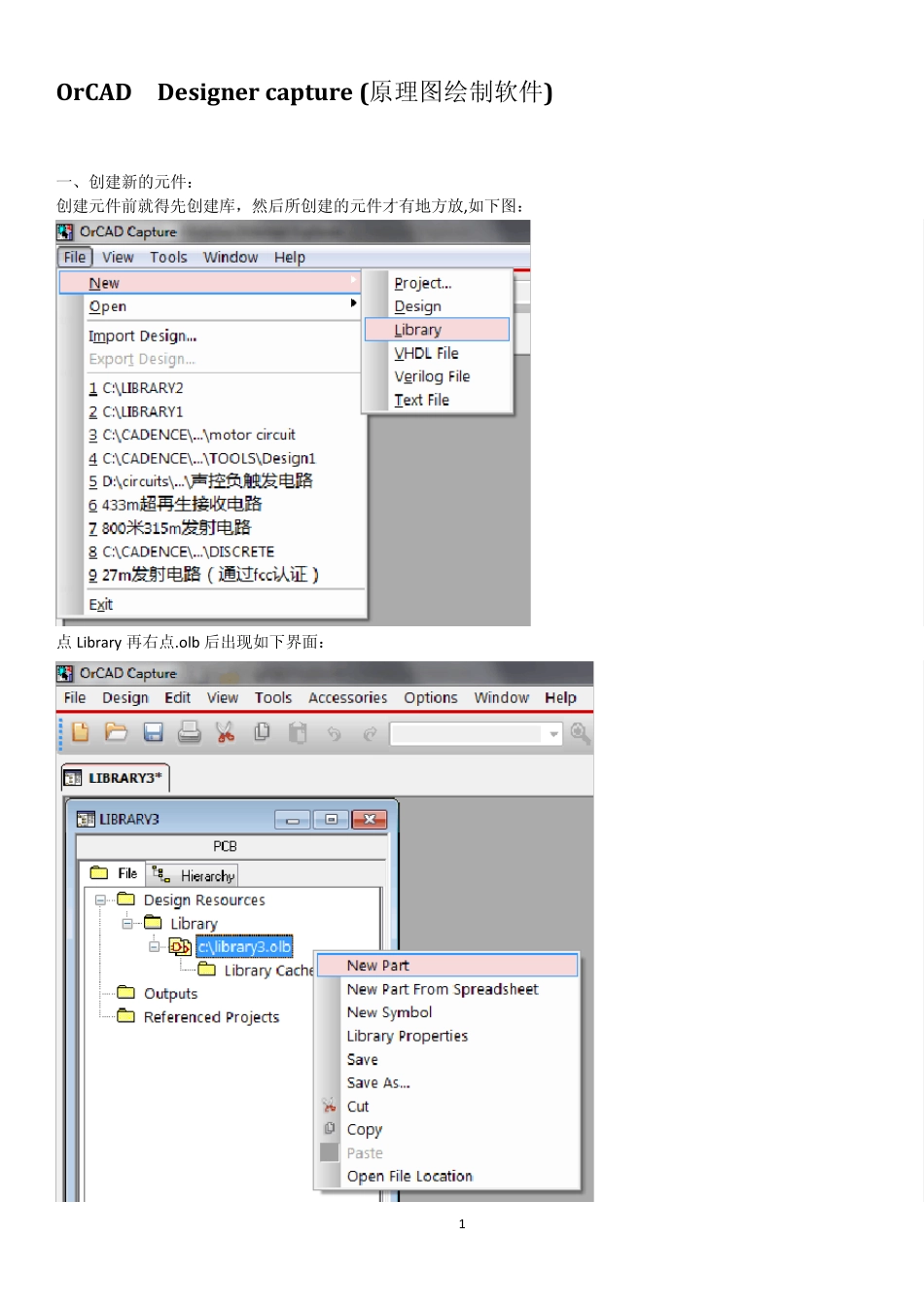

1 OrCAD Designer captu re (原理图绘制软件) 一、创建新的元件： 创建元件前就得先创建库，然后所创建的元件才有地方放,如下图： 点 Library 再右点.olb 后出现如下界面： 2 点Save As 指向指定的路径,保存库并可以给它重命名。保存好了点New Part 出现下图： Name 项给元件填上一个名；比如集成电路的名型号名. Part Reference Prefix 项填元件字母代表，比如电阻为 R；电容为 C. PCB Footprint 填封装类型，比如 SMD0805 或是 SMD0603 等;(这项可以以后再填) Create Convert View 为是否使用等效图，比如与门，或门的等效图； Parts per Pkg 填写一个封装里包含有几个元件,两个就填 2（不是指chip 上的集成元件个数） Package Type 选 Homogeneous 为当封装里有两个或多个元件时选此项，它们是相同的，Heterogeneous 为当一个封装里两个或多个元件是不同时选此项。选定后以后不能再更改。 Part Numbering 用于选定同一个封装中多个元件的系号（默认就可以啦） 好啦，其它项先不说了，点OK 出现下图界面。（要了解其详细功用点Help, 当然前提是要懂英文） 3 接下来点place pin 按钮放管脚，如下图，放好管脚后记得要加外框，因为现在外框是虚线等于没有，点把外框加上。 最后填上IC 名，属。就可保存。 至于用表格的形式创建元件,这里就不说了,一般人用不到,还是上述方法比较直观. 4 二、 新建工程电路图文件: 如上图,要画电路图就点 Project 弹出下图： 出现四个选项，我们一般后续用来布线画板那么就选 PCB Board Wizard, 并给它命个名及是否要另存路径，点 OK 出现下图： 5 我们只要画板布线不需要布后仿真直接点Next 而不要勾选，出现下图： 选中 DISCRETE.OLB----Add-----Finish 后出现如下界面： 6 界面里出现两个页面，左边的叫工程理管页面，右边的一看就知道是画图放元件的页面，至此就可以开始绘图了，第一次用要先把库里的元件加进来才能调用。 三、绘制电路原理图： a. 如果整个工程电路图有 30 个电阻,摆放元件前,如果我们已很明确电阻元件在 PCB 设计上是什么封装,那么先摆放一个电阻就可以了,将电阻封装类型编辑好后点 Apply.关闭,然后复制此电阻就可以了.其它类同.或先摆放后并画好线路后再一次性选中再复制功能操作如下图所示: b. 各种封装类型的填写:( 见最后页) c. 连电线时默认是90 度的走线,要任意角度画电线就按住 Shi...
