ORCAD与PADS同步操作VIP免费

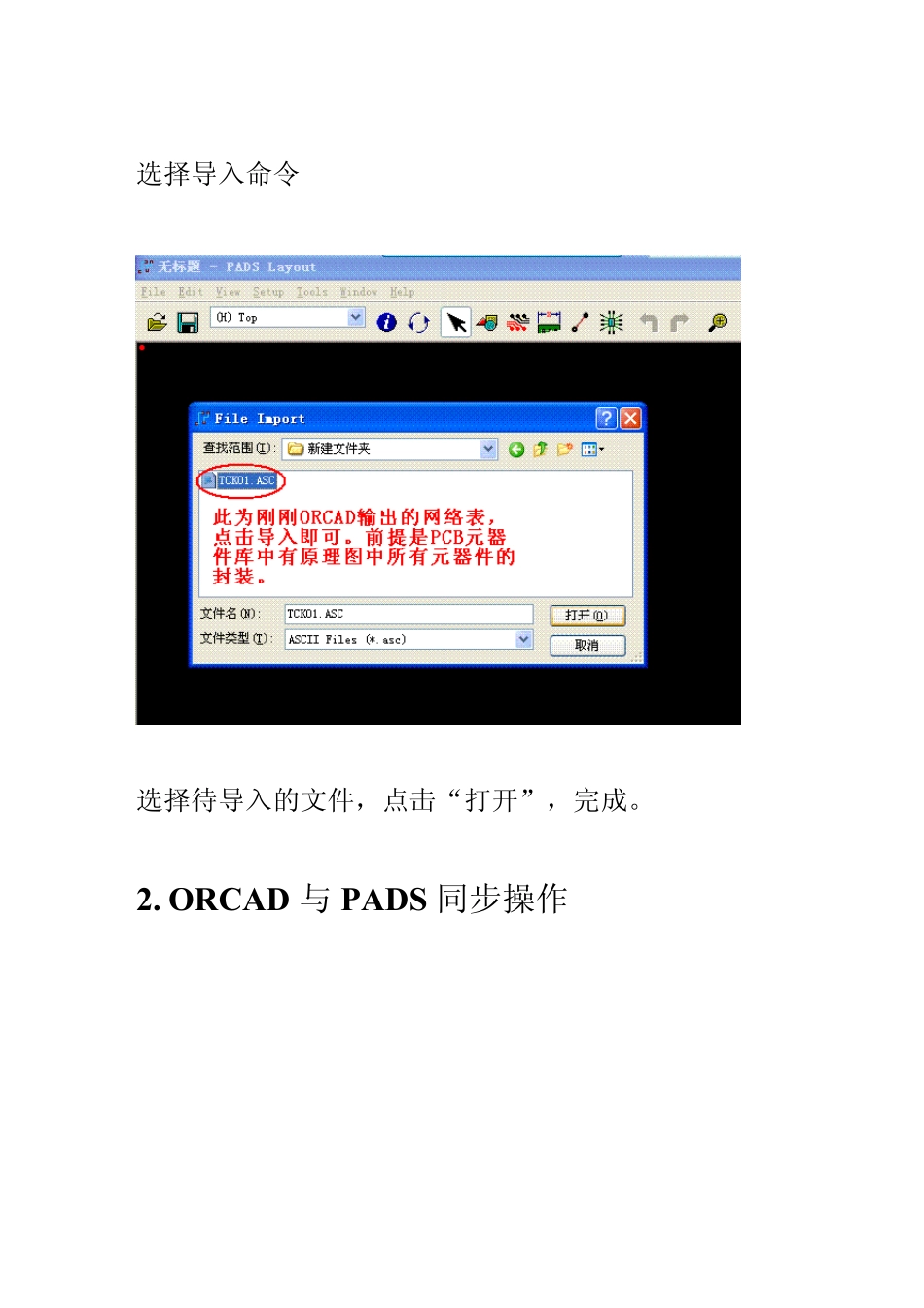

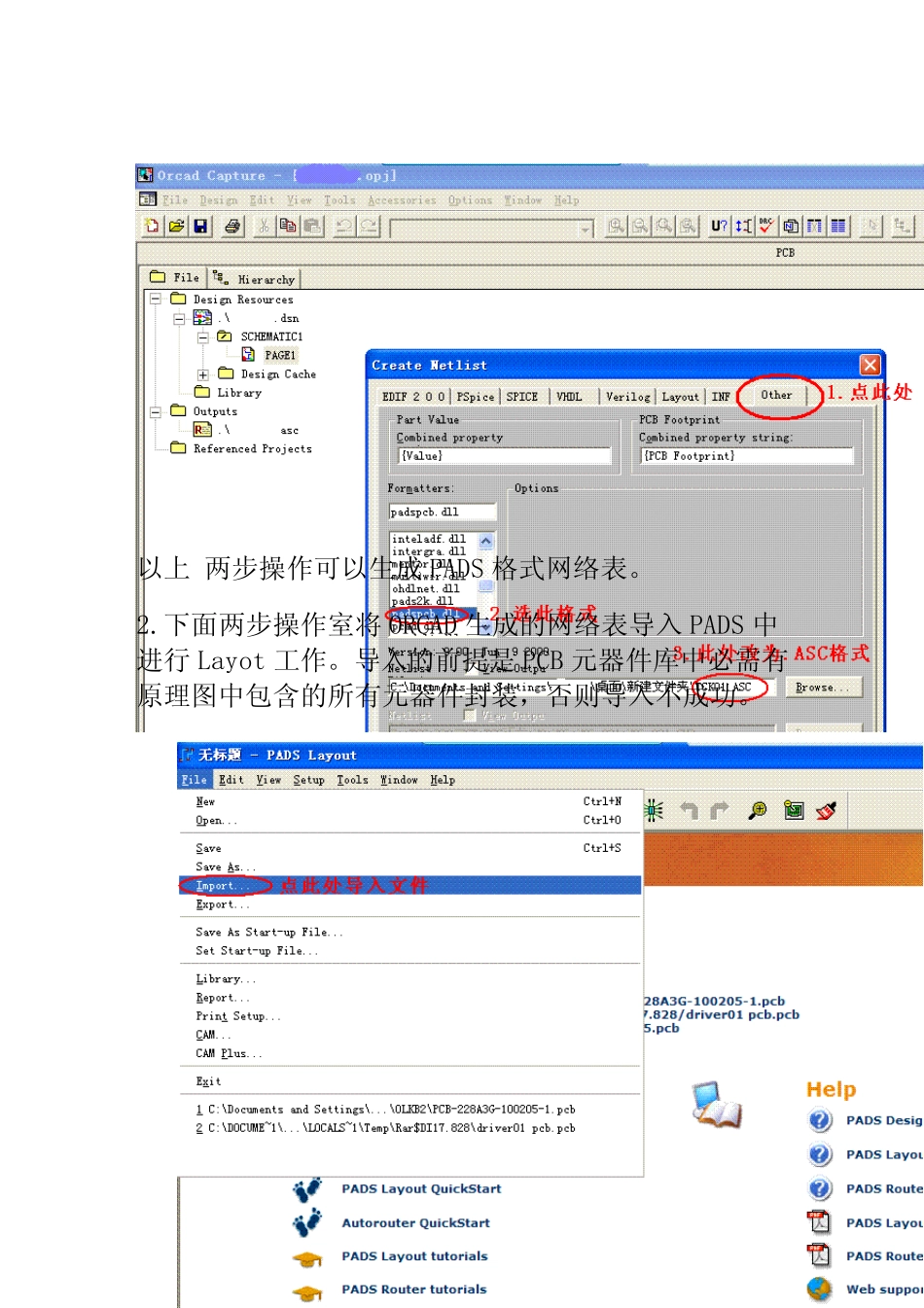

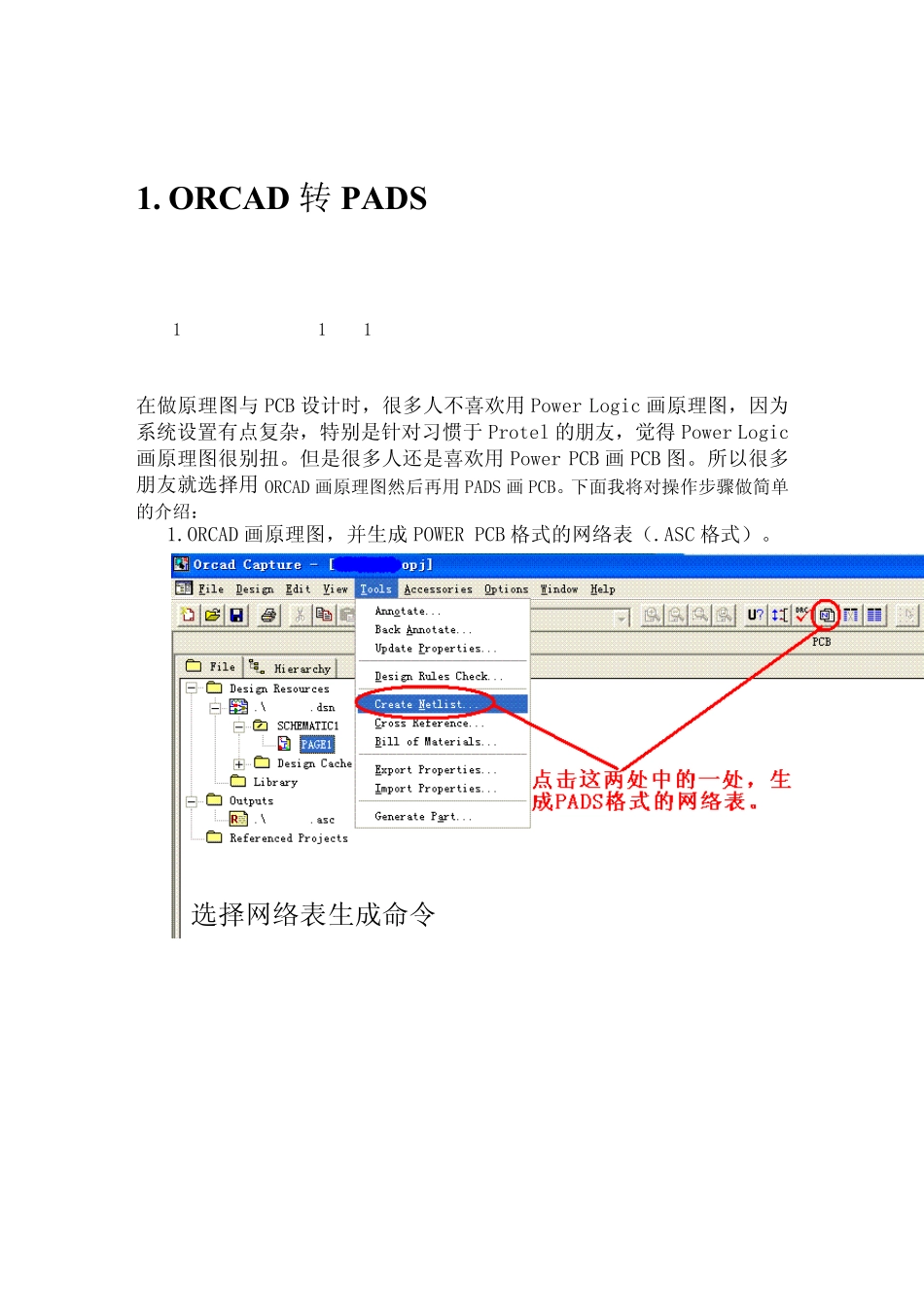

1. ORCAD 转PADS 2010-02-05 14:13 在做原理图与PCB 设计时，很多人不喜欢用Power Logic 画原理图，因为系统设置有点复杂，特别是针对习惯于Protel 的朋友，觉得Power Logic画原理图很别扭。但是很多人还是喜欢用Power PCB 画PCB 图。所以很多朋友就选择用ORCAD 画原理图然后再用PADS 画PCB。下面我将对操作步骤做简单的介绍： 1.ORCAD 画原理图，并生成 POWER PCB 格式的网络表（.ASC 格式）。 选择网络表生成命令 以上 两步操作可以生成PADS 格式网络表。 2.下面两步操作室将 ORCAD 生成的网络表导入 PADS 中进行 Layot 工作。导入的前提是 PCB 元器件库中必需有原理图中包含的所有元器件封装，否则导入不成功。 选择导入命令 选择待导入的文件，点击“打开”，完成。 2. ORCAD 与 PADS同步操作 2010-02-05 15:10 ************************************************************************* 很多朋友喜欢用ORCAD 来画原理图，然后转到PADS 中在画PCB，这很方便。但是当我们PCB 已经开始设计了，突然原理图需要修改，这时我们已经设计一半的PCB 怎么办呢？难道要将原理图重新导入到PCB 在重新设计吗？这样显然是不现实的。遇到这样的问题有的朋友可能直接在PCB中在ECO 模式下按照原理图来修改，虽然这也是一个方法，但是这样操作容易出错，而且比较大的修改这样操作也不现实。或许也有朋友在后悔着——“如果当初我们用Power Logic 设计原理图就好了，在原理图中点几下就同步了”。面对这个问题，呵呵……不用紧张，因为 PADS 已经为大家设计好了——PCB 对比功能 ，下面我将介绍一下如何用该功能实现ORCAD 与 PADS 得同步： 1.将已经在设计的PCB 文件打开，选中所有的元器件并保存到PCB 库中。 2.核实原理图修改的内容，如果增加了元器件，请确认增加的元器件封装在PCB 库中是否存在，如果不存在请新建封装并保存到PCB 库中。 3.打开ORCAD 原理图，输出PADS 格式（.asc）的网络表. 4.在PADS 中新建一个设计，导入刚才ORCAD 中输出的网表，无任何错误后保存此PCB 文件。 5.打开原来设计的PCB 文件，选择TOOLS\Compare/ECO Tools 弹出对比对话 框 。对比的原文件设置 成 当前 的文件（注 意 这里 是文件路 径 的选择，不可以 选错）；新设计的文件就选择刚刚导入保存的PCB文件（注 意 这里 也是文件路 径 的选择，不可以 选错）。输出选项 选择...
